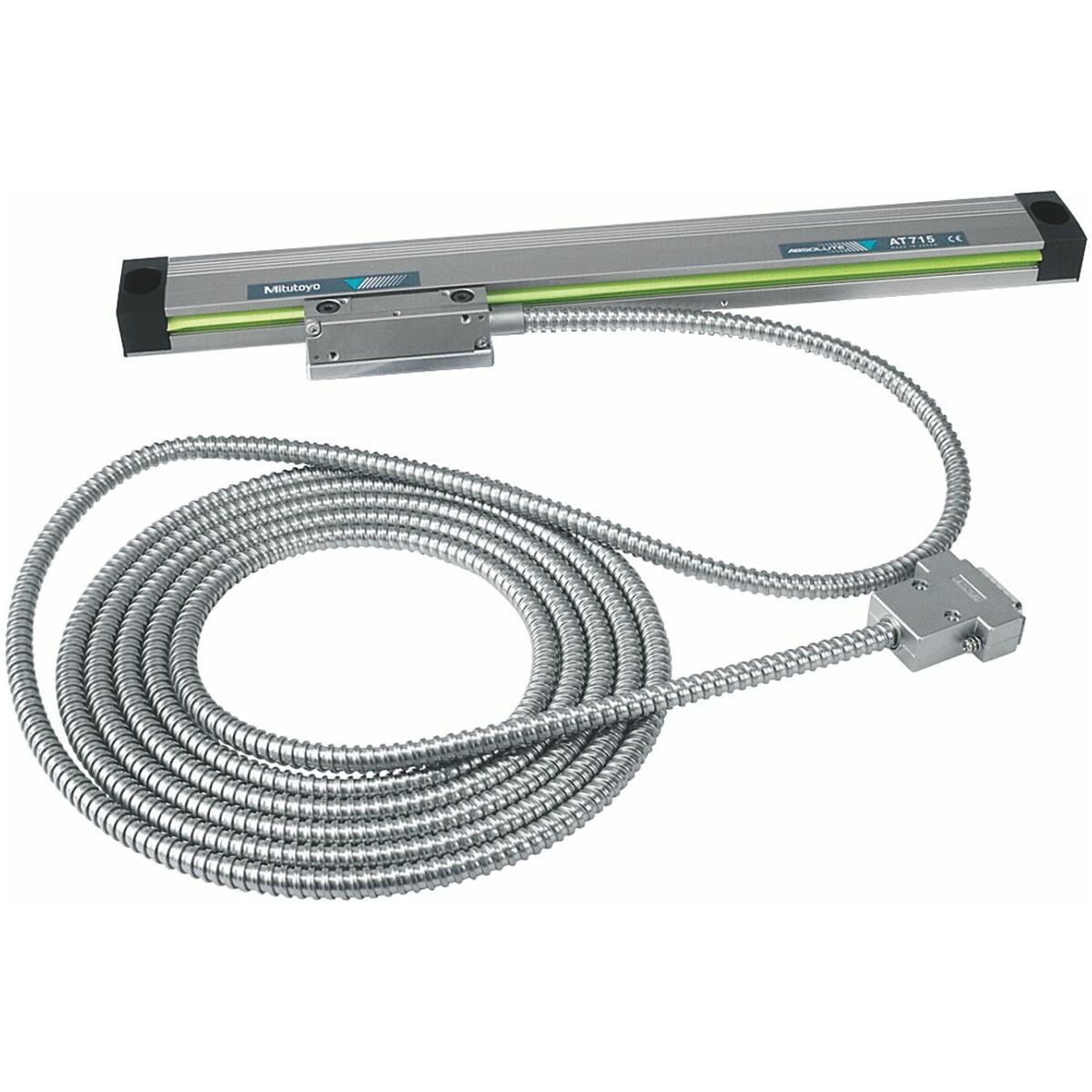

Lineaariskaala 100 mm
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Absoluuttinen mittausjärjestelmä.
- Kytkemisen jälkeen näytetään nykyinen sijainti, joten aikaa vievää referenssipisteen hakua ei tarvita.
- Helppo asennus ja käyttöönotto.
Käyttötiedot
Aksiaalisten säätöjen tarkkaan rekisteröintiin ja asemointiin esim. jyrsimissä, sorveissa, säätöpöydissä tai mittalaitteissa. Soveltuu myös työstökoneiden muuttamiseen digitaaliseen näyttöön.
Huomautus

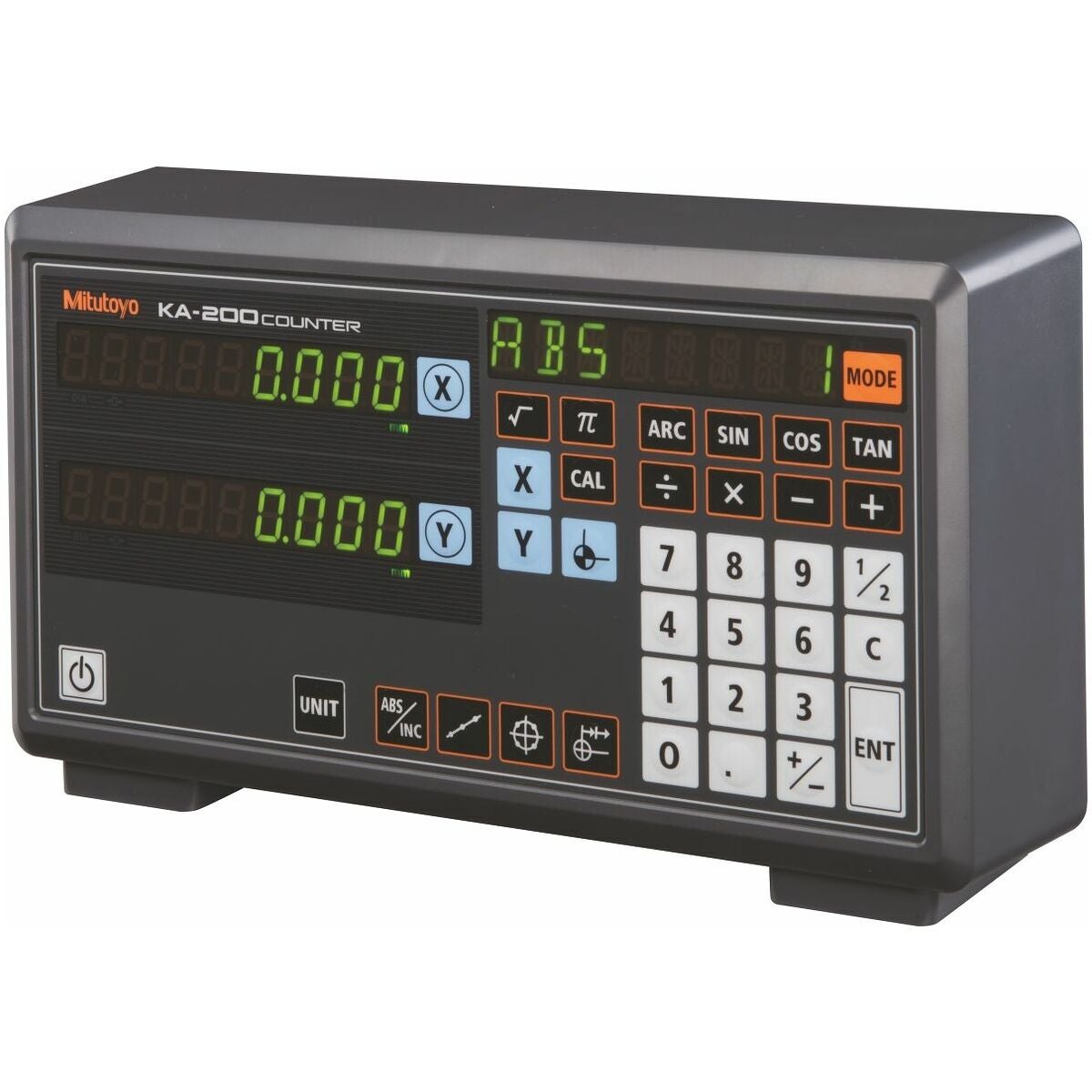

Voidaan käyttää vain yhdessä näyttöyksikön nro 499356 kanssa.Toiminto
IP67: Suojaus tilapäistä veteen upotusta vastaan ja suojaus pölyn tunkeutumista vastaan (pölytiivis) sekä täydellinen kosketussuojaus.
Malli
- Varustettu absoluuttisella mittausjärjestelmällä.
- Kytkennän jälkeen nykyinen asento näytetään, joten aikaa vievää referenssipisteen ajoa ei tarvita.
- Helppo asennus ja käyttöönotto.
Käyttötiedot
Tarkkaan aksiaalisten säätöjen rekisteröintiin ja asemointiin esimerkiksi jyrsinkoneissa, sorveissa, säätöpöydissä tai mittalaitteissa. Soveltuu myös työstökoneiden muuntamiseen digitaalista näyttöä varten.
Huomautus
Voidaan käyttää vain yhdessä näyttöyksikön nro 499356 kanssa.
Tekniset tiedot
| Mittaustekniikka | digitaalinen |
|---|---|
| Tuotetyyppi | Lineaariskaala |
| Mittausarvomuisti | nolla-asennon kertaluonteinen asetus |
| Mittausarvomuisti | nolla-asennon kertaluonteinen asetus |
| Energiansyöttö | Verkkokäyttöinen |

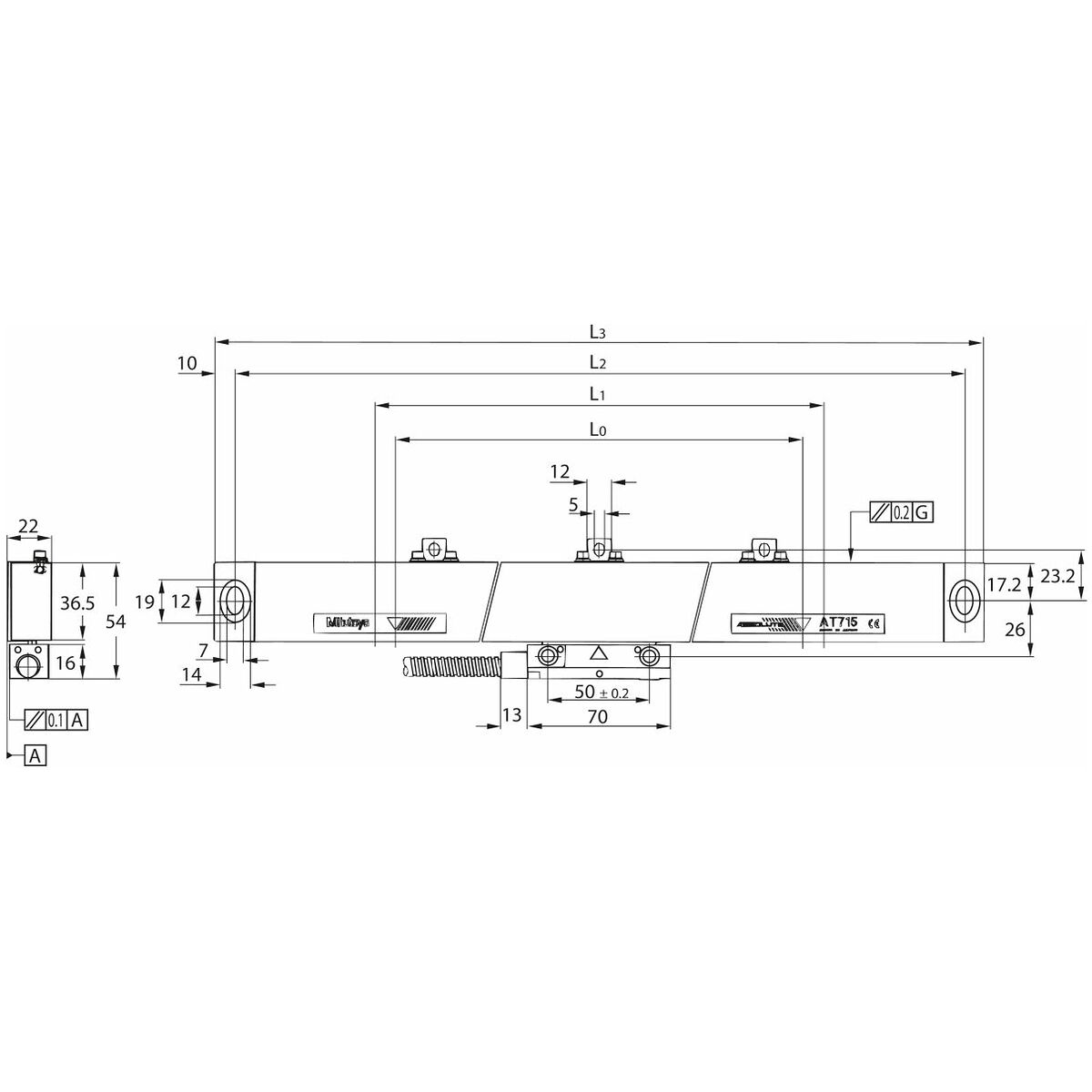

| Kokonaispituus l3 | 278 mm |
| Reikäkeskiöetäisyys l2 | 258 mm |
| Mitta-anturin enimmäisetäisyys l1 | 120 mm |
| Mittatarkkuus (20°) | 7 µm |
| Tehokas mittapituus l0 | 100 mm |
| Leveys | 22 mm |
| Kaapelin pituus | 3.4 m |
Tuotetiedot
| Tuotenumero | G499240100 |
|---|---|
| EAN | 4946368854137 |
