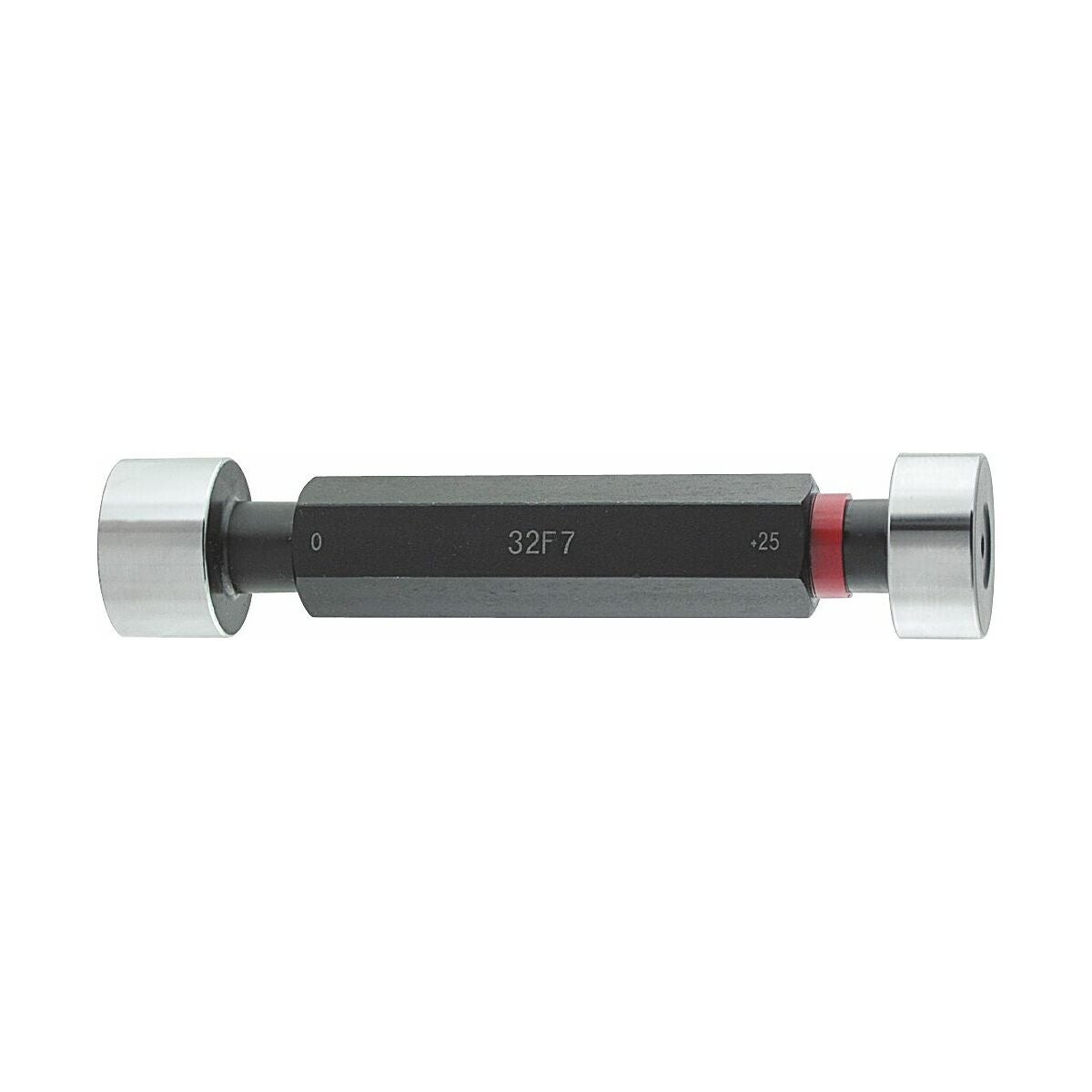

Reiän raja- / tulkkitappi A-ZC 6-13
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Standardi
Toleranssit ja mitat standardien DIN EN ISO 1938-1, DIN 2245-1 ja DIN 7164 mukaan.
Rakenne
Näiden verstastulkkien GO-puolet valmistetaan kulumistoleranssilla DIN 7164:n mukaisesti.
Tulkkirunko ensiluokkaista tulkkiterästä, karkaistu, jännitteetön, hiottu ja lapattu.
Reiän tulkit ISO-toleranssialueiden sijainneille A − ZC perustoleranssiluokissa 6 − 13.
Huomautus
- Tarkastustulkit (ilman kulumistoleranssia), katso nro 484027.
- Reiän tulkit välikoissa sekä kaikki ⌀-koot numeerisella toleranssilla, katso nro 484025.
- Ilmoita haluttu sovite. Anna tilauksessa toleranssialueen sijainti (A−ZC) ja perustoleranssi (6−13), esim. nro 484020 10F10.
- Lisäväl koot pyynnöstä tai tilaa helposti osoitteesta www.hoffmann-goup.com, esim. nro 484000 koko 82.
Tekniset tiedot
| Tuotetyyppi | Reikätulkkimitta |
|---|---|
| Kalibrointi | M2 |
| Toleranssialue | ZB; JS; T; E; X; FG; N; B; ZC; K; U; EF; Y; G; P; C; Z; H; R; CD; ZA; J; S; D; V; F; M; A; ZB; JS; T; E; X; FG; N; B; ZC; K; U; EF; Y; G; P; C; Z; H; R; CD; ZA; J; S; D; V; F; M; A; ZB; JS; T; E; X; FG; N; B; ZC; K; U; EF; Y; G; P; C; Z; H; R; CD; ZA; J; S; D; V; F; M; A |
| Laatu | HOA006576 |
| Mittatyypi | Mene-tulkkimitta; Hylkäystulkkimitta; Mene-tulkkimitta; Hylkäystulkkimitta; Mene-tulkkimitta; Hylkäystulkkimitta |
| Nimellismitta | 49 mm |
| Normi | DIN 7164; DIN 2245-1; DIN EN ISO 1938-1; DIN 7164; DIN 2245-1; DIN EN ISO 1938-1; DIN 7164; DIN 2245-1; DIN EN ISO 1938-1 |
Tuotetiedot
| Tuotenumero | 484020 |
|---|---|
| EAN | 2050001952059 |
