Päätymittatappi
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Standardi
Toleranssit ja mitat standardien DIN EN ISO 1938-1 ja DIN 7163 mukaan.
Rakenne

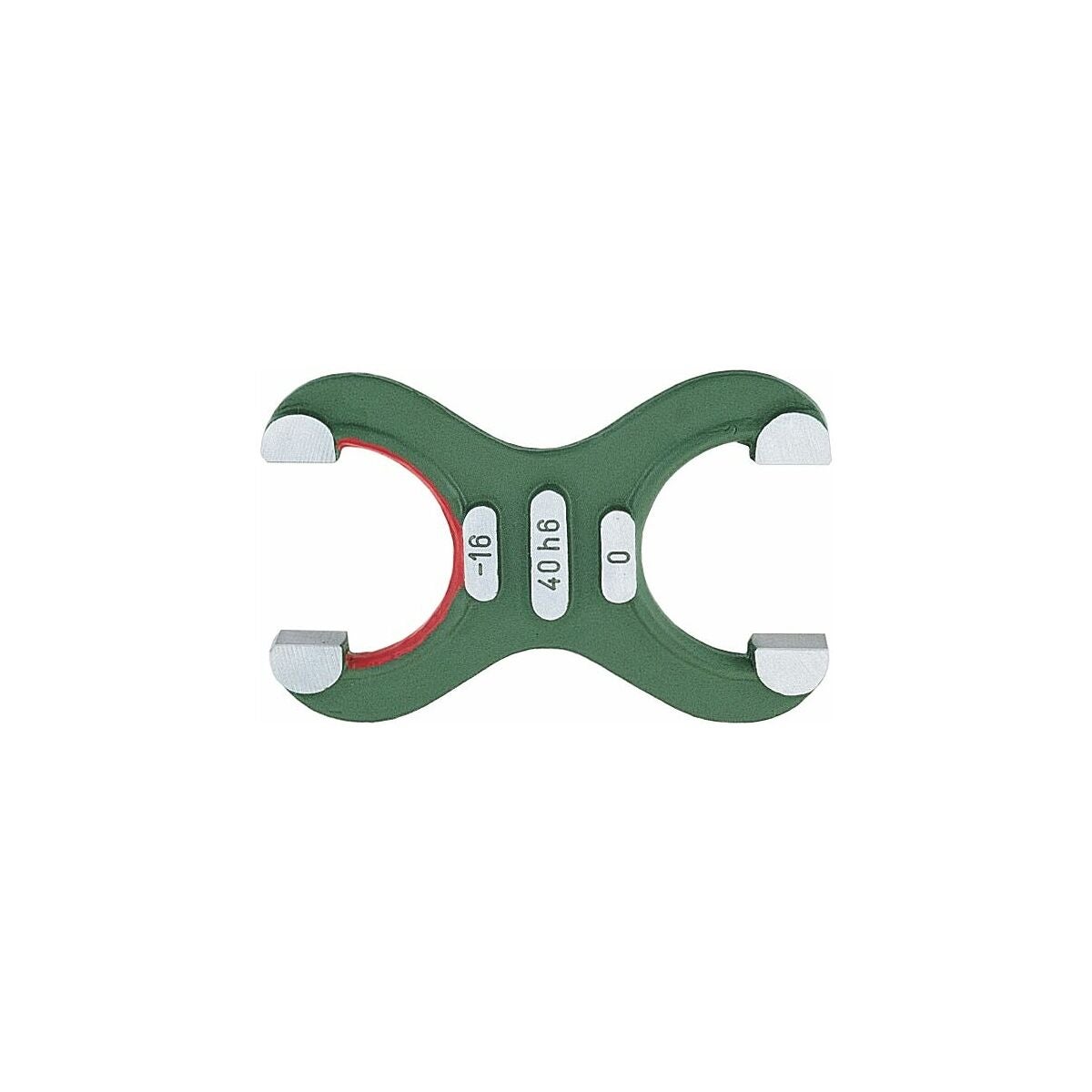

Kaksipuolinen haaratulkki ensiluokkaisesta tulkkiteräksestä, karkaistu, jännitykset poistettu, hiottu ja hienoläpätt y. Go-puoli kulumistoleranssilla DIN 7163:n mukaan.
ISO-toleranssialueasentoihin A − ZC perustoleranssiluokissa 6 − 13.
Käyttötiedot
Akselien tarkastukseen välys-, siirtymä- tai ylikokosovitusten osalta.
Huomautus
Määritä haluttu toleranssiluokka. Ilmoita tilauksessa toleranssialueasento (A − ZC) ja perustoleranssiluokka (6 − 13), esim. nro 484222 koko 10f9. Perustoleranssiluokan 5 ja sitä pienempien toleranssien tulkkeja toimitetaan pyynnöstä.
Tekniset tiedot
| Kalibrointi | L8 |
|---|---|
| Tuotetyyppi | Päätymittatappi |
| Mittatyypi | Go-mitta; Hylkymitta |
| Toleranssialue | a; b; c; cd; d; e; ef; f; fg; g; h; j; js; k; m; n; p; r; s; t; u; v; x; y; z; za; zb; zc |
| Laatu | HOA006576 |
| Nimellismitta | 72 mm |
| Normi | DIN EN ISO 1938-1; DIN 7163 |
| Materiaali | tulkkiterästä |
| Kalibrointi | L8 |
Tuotetiedot
| Tuotenumero | 484222 |
|---|---|
| EAN | 2050001956163 |
