Sisäpuolinen teränpidin HM oikea 16/07 mm

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo

Tekniset tiedot Liittyvät

Sisäpuolinen teränpidin HM oikea

Käyttö	Oikea
Käyttö	Sisäpuolinen pituussorvaus; Tasosorvaus
Sisäinen sorvaussyvyys enintään	8×D
Varren malli	Porausvarsi; Porausvarsi; Porausvarsi
Tuotetyyppi	Sorvauspuomi
Usp1	E.. SDQCR 107,5°
Usp2	Oikea
Sisäinen jäähdytys	kyllä
Leikkausmateriaali	VHM
Varren tyyppi	Sorvauspuomi
Normi	DIN 8024; DIN 8024; DIN 8024
Sopivat kääntöterät	DC.. 0702..; DC.. 0702..; DC.. 0702..
Asetuskulma κ	107,5 astetta
Vapaa pituus	100 mm
Vaihtoterän koko	7 mm

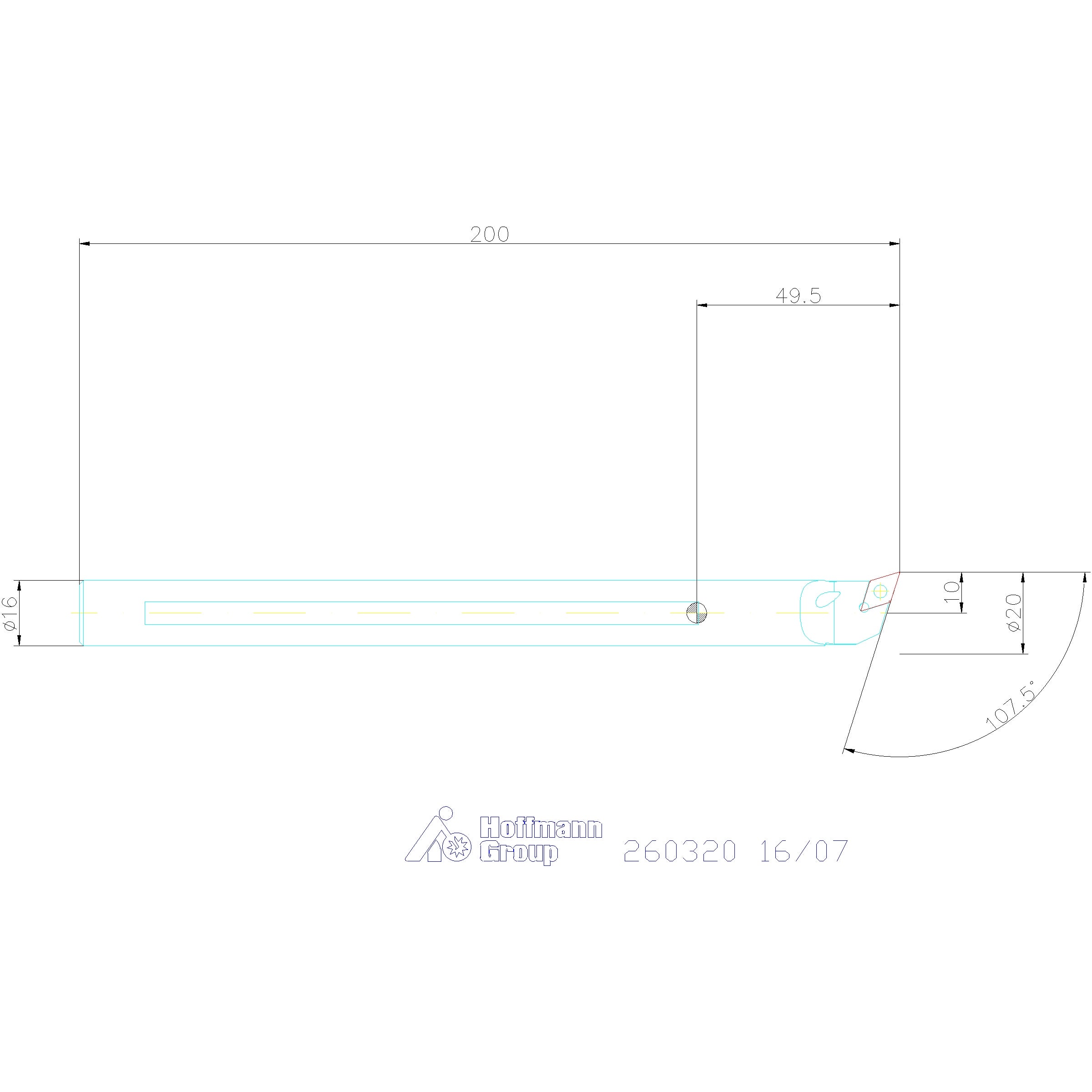

ISO-koodi pidin	E16R SDQCR/L07
Kokonaispituus l	200 mm
Normi	DIN 8024; DIN 8024; DIN 8024
Min. halkaisija ⌀	20 mm
Keskisiirtymä l₃	10 mm
Jänneväli l₂	15.6 mm
Varren halkaisija d_s	16 mm
Ulkonemispituus l₁	49,5 mm
Leikkausleveys	11,5 mm; 11,5 mm; 11,5 mm
Käyttö	Pitkittäissorvaus, sisäpuolinen; Pitkittäissorvaus, sisäpuolinen; Pitkittäissorvaus, sisäpuolinen
Varren tyyppi	Sisäsorvauspidin; Sisäsorvauspidin; Sisäsorvauspidin
Varren mitat	16; 16; 16
Sisäinen	kyllä; kyllä; kyllä
Käyttö	Oikea; Oikea; Oikea
Sopivat kääntöterät	DC.. 0702..; DC.. 0702..; DC.. 0702..
Kokonaispituus l	200 mm
