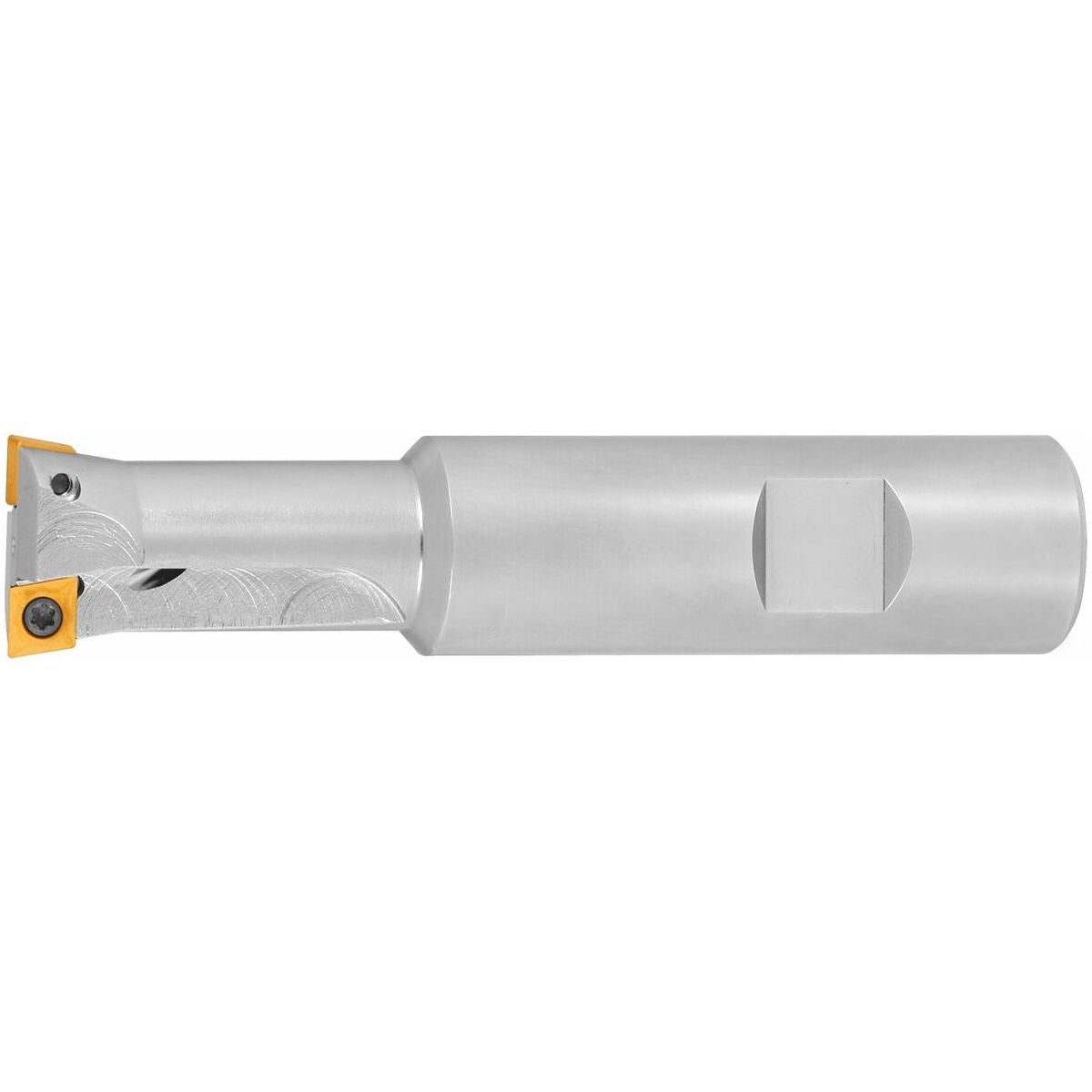

Tasoupotin 180° Weldon-varsi
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Normi
DIN 974-1 tyyppi 1 (DIN-kuusiokoloruuveille).
Huomautus
Suositelluissa vaihtoteräpaloissa on 0,4 mm:n nurkkasäde. Jos käytetään paloita, joissa on muu nurkkasäde, mittaa dmin ei saavuteta (katso taulukko)!Huomautus
GARANT-momenttiruuvimeisseli TQ nro 211750 koko 1,2 käytetään yhdessä terän nro 674252 koko 8IP kanssa.
Normi
DIN 974-1 tyyppi 1 (DIN-kuusiokoloruuville).
Huomautus
Suositelluissa vaihtoterälaatoissa kulmasäde on 0,4 mm. Jos käytetään laatoja, joissa on muu kulmasäde, mittaa dmin (katso taulukko) ei saavuteta!

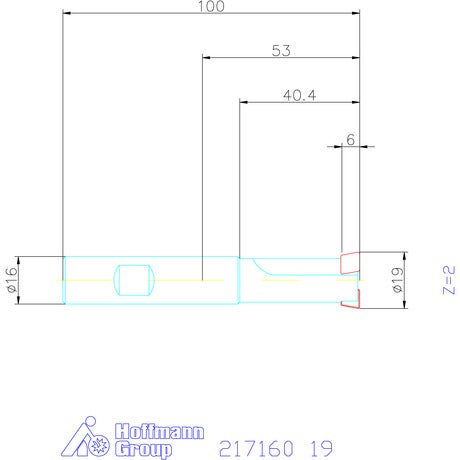

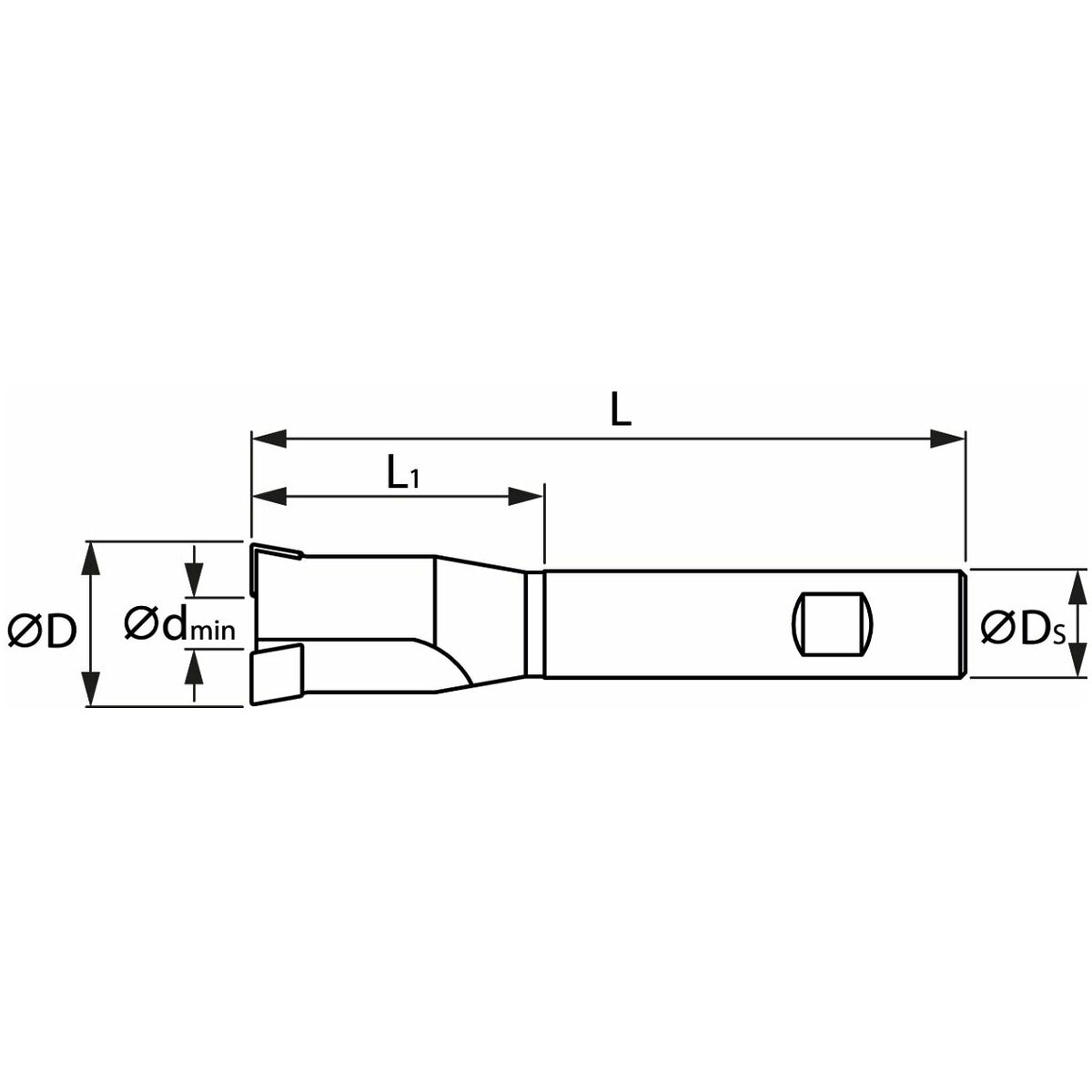

Tekniset tiedot
| Varren malli | Weldon-varsi |
|---|---|
| Upotuskulma | 180 astetta |
| Sisäinen jäähdytys | kyllä |
| Tuotetyyppi | Upotin |
| Usp1 | Weldon-varrella |
| Työkalunvaihto | PowerCard |
| Varren halkaisija ds h6 | 16 mm |
| Kokonaispituus ltot | 100 mm |
| Sopivat kääntöterät | 260142 |
| Kokonaispituus | 100 mm; 100 mm; 100 mm |
| Upotuksen ⌀ d | 19 mm |
| Terien lukumäärä z | 2 |
| Vaihtopalan ruuvi | 219795 1 (8IP; 1,2 Nm) |
| Ulkonemispituus l1 | 41 mm |
| Minimihalkaisija dmin | 8 mm |
| Porausyvyys | 53 mm |
| Varren malli | Weldon-varsi |
| Kokonaispituus l | 100 mm |
| Sisäinen jäähdytys | kyllä |
| Kokonaispituus l | 100 mm |
| Upotuskulma | 180 astetta |
Media
Tuotetiedot
| Tuotenumero | 217160 |
|---|---|
| EAN | 4045197552549 |
