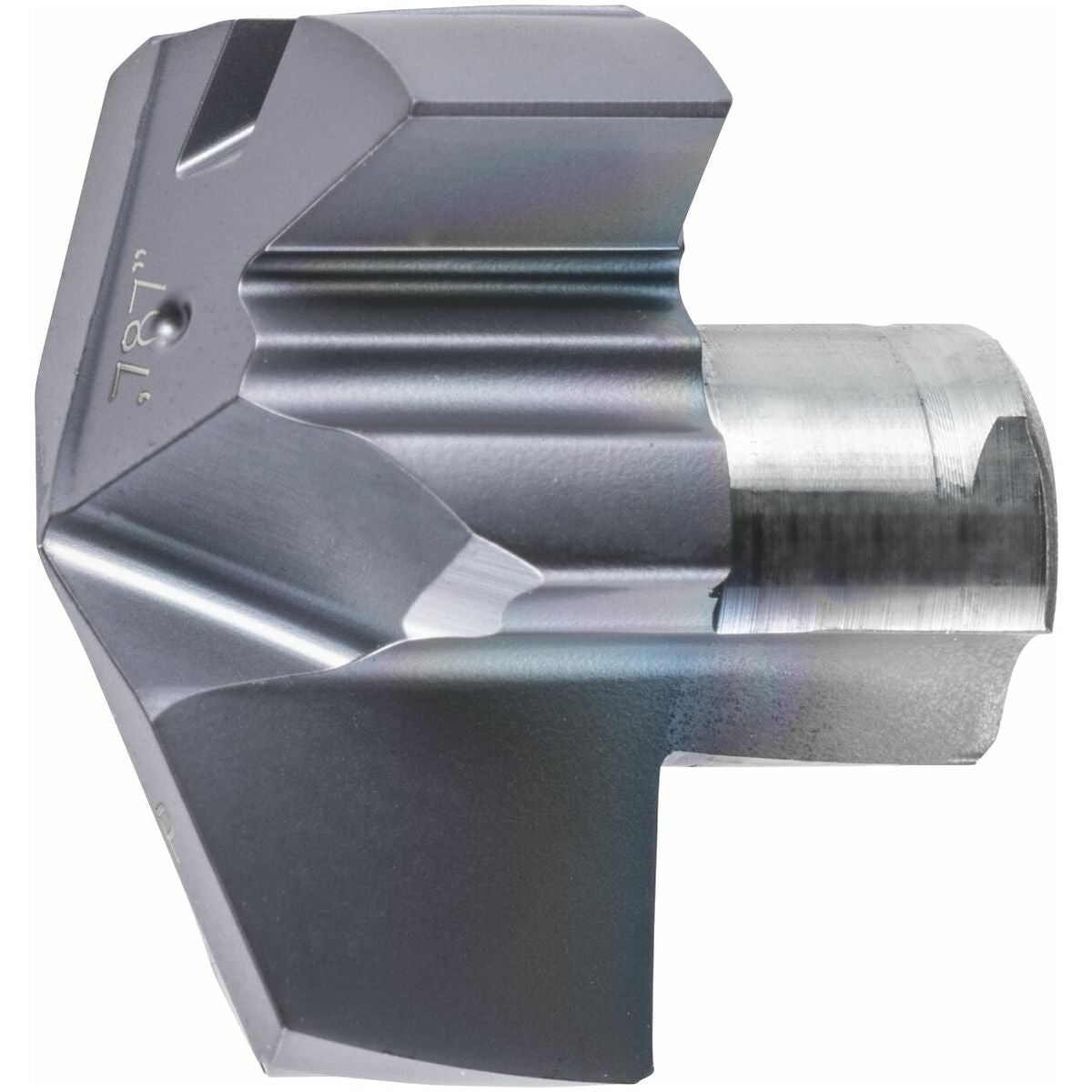

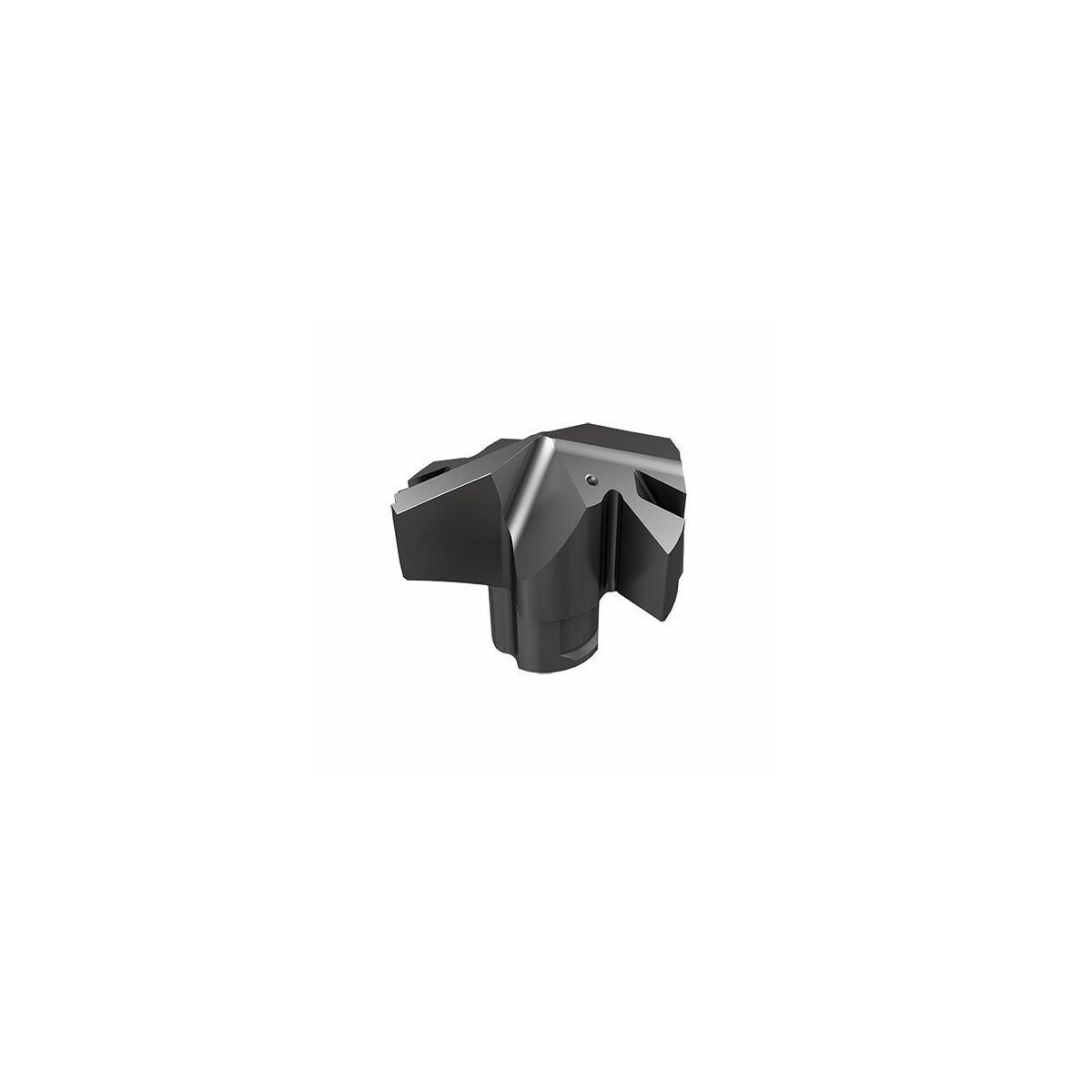

SUMOCHAM-teräpala ICP k7 IC908 10 mm

Tuotemerkki
Iscar
Tuotenumero
G23174010
Varastotilanne
202kpl Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo
Styckpris:
105,56€
Pris i tal om 2:
96,26€
Tekniset tiedot Käyttötiedot Liittyvät

Tuotekuvaus

Rakenne
Prismaattisesti hiottu teräpalka tarkkaa asemointia ja tukevaa kiinnitystä varten. Viistot, radiaaliset tukipinnat lisäävät merkittävästi puristusvoimaa työstön aikana vaikuttavien leikkausvoimien vuoksi. Tuottavaan poraukseen suurilla syöttönopeuksilla.
ICP
Pääasiallinen käyttöalue ISO P, ISO M (erityisesti duplex) sekä ISO H. Ainutlaatuinen särmän esivalmistelu parhaan mahdollisen kompromissin saavuttamiseksi särmän vakauden ja leikkausterävyyden välillä.

Huomautus
Leikkuuarvot koskevat peruselementtiä 5×D. Tee aloitusreikä vain samalla lastuamisgeometrian tyypillä – erityisesti, jos käytetään teräpaloja FCP ja QCP-2M. Noudata peruselementin käyttöohjeita. Teräpalojen leikkuutoleranssi: k7 (positiivinen toleranssi leikkuuhalkaisijalle).

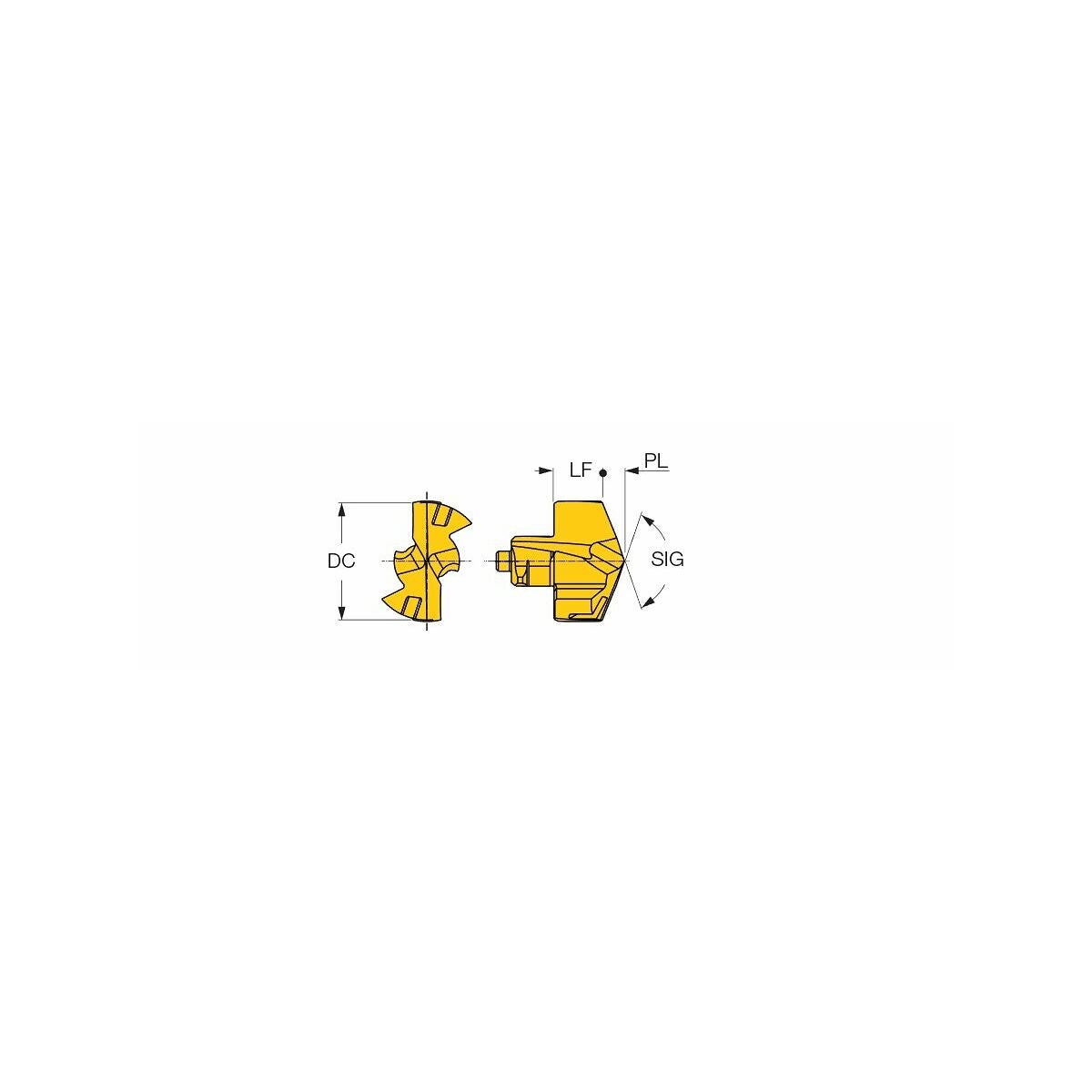

Nimeämiskäytäntö: [Tyyppi] [⌀ DC]-[Lisäys] [Terämateriaali]
Esimerkki:
Nro 231740 6,5 ICP 065 IC908
Nro 231742 18,5 ICP 185-2M IC908
Nro 231745 18,5 HCP 185-IQ IC908Huomautus
Vähimmäistilausmäärä vastaa pakkausyksikköä (VPE) tai sen monikertaa.



Rakenne
Prismaattisesti hiottu teräpala tarkkaan paikannukseen ja tukevaan kiinnitykseen. Viistetyt radiaaliset kosketuspinnat lisäävät merkittävästi puristusvoimaa työstön aikana vaikuttavien leikkausvoimien vuoksi. Tuottavaan poraukseen suurilla syöttönopeuksilla.
ICP
Pääasiallinen käyttöalue ISO P, ISO M (erityisesti duplex) sekä ISO H. Ainutlaatuinen särmän valmistelu parhaan mahdollisen kompromissin saavuttamiseksi särmän vakauden ja terävyyden välillä.

Huomautus
Leikkuuarvot koskevat peruselementtiä 5×D. Tee ohjausreikä vain samalla leikkuugeometrian tyypillä – erityisesti, jos käytetään teräpaloja FCP ja QCP-2M. Noudata peruselementin käyttöohjeita. Teräpalan toleranssi: k7 (positiivinen toleranssi leikkuuhalkaisijalle).
Nimeämiskäytäntö: [Tyyppi] [⌀ DC]-[Lisä] [Terämateriaali]
Esimerkki:
Nro 231740 6,5 ICP 065 IC908
Nro 231742 18,5 ICP 185-2M IC908
Nro 231745 18,5 HCP 185-IQ IC908

Käyttötiedot

P
100
P
90
P
100
H
35
H
70
H
60
H
35
H
35
P
70
P
55
M
50
M
50
S
35
S
35
N
155
K
120

Tekniset tiedot

Laatu/tyyppi IC908
Tuotetyyppi Porausteräpalka
Leikkausmateriaali HM
Syöttö f teräkselle < 900 n/mm2 0,2 mm/kierros
Halkaisija ⌀ 10 mm
Vaihtojen/leikkausten määrä 2

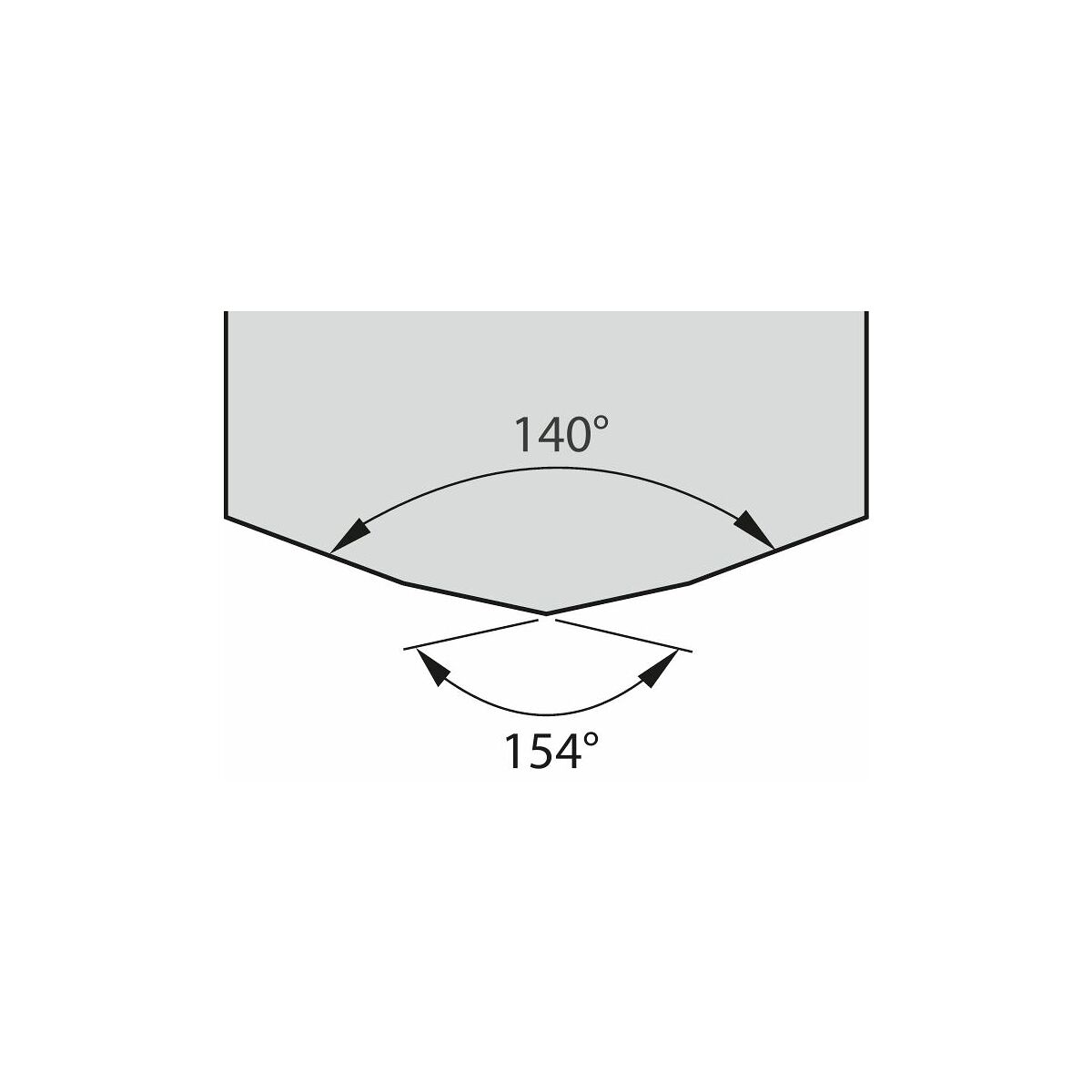

Kärkikulma 154 astetta
Syöttö f teräkselle < 900 n/mm2 0,2 mm/kierros
Pinnoite TiAlN; TiAlN; TiAlN
Sarja SUMOCHAM; SUMOCHAM; SUMOCHAM
Peruselementin koolle 10
Iscar -artikkelinimike ICP 100 IC908
Geometria ICP
Pinnoite TiAlN; TiAlN; TiAlN
Valmistajan merkintä ICP 100 IC908
Sarja SUMOCHAM; SUMOCHAM; SUMOCHAM
Syöttö fz teräksessä < 55 hrc 0,11 mm/kierros

Media

ToolScout https://toolscout.com/processdata?articlenumber=231740&articlesize=10&lng=fi

Tuotetiedot

Tuotenumero G23174010
EAN 7291075247152
