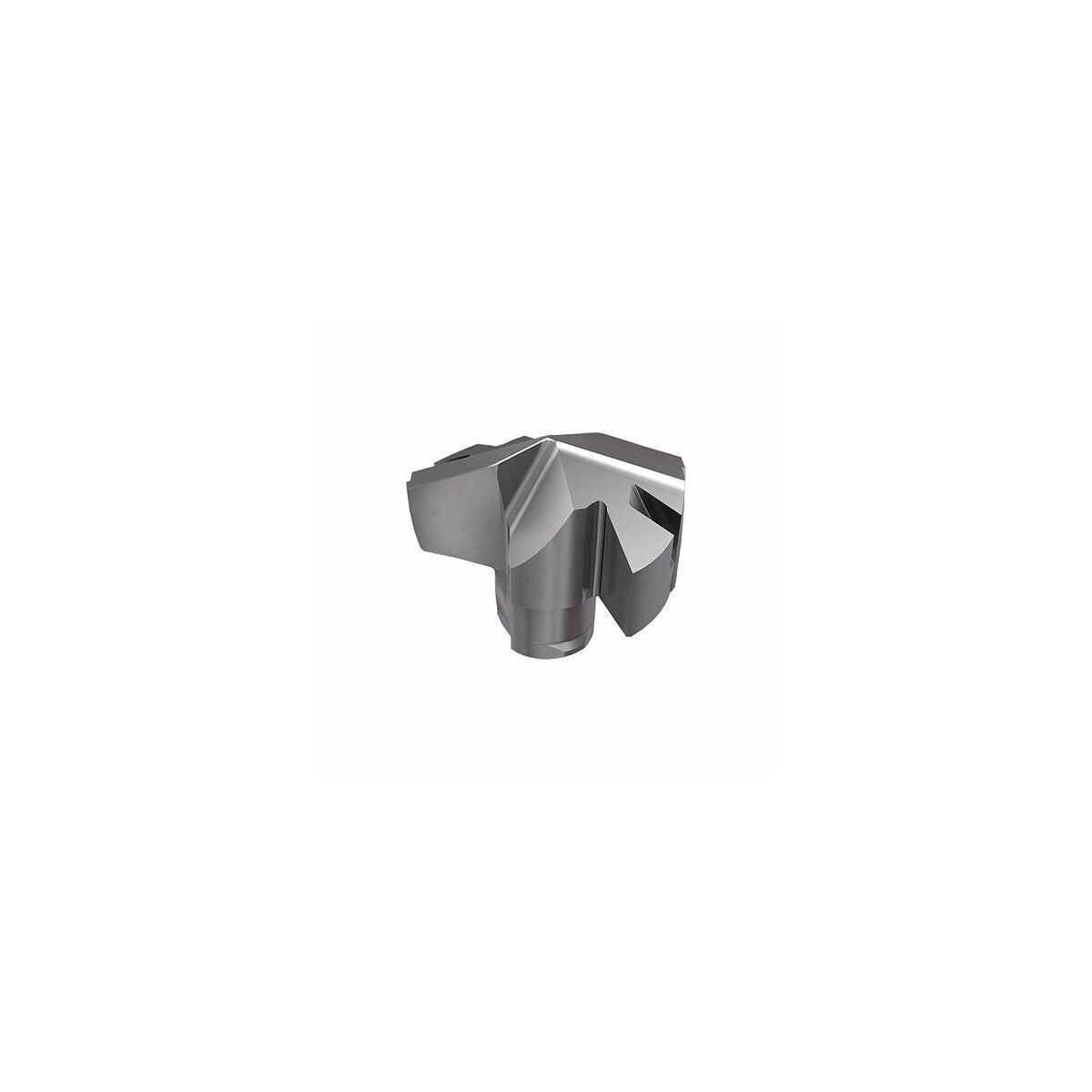

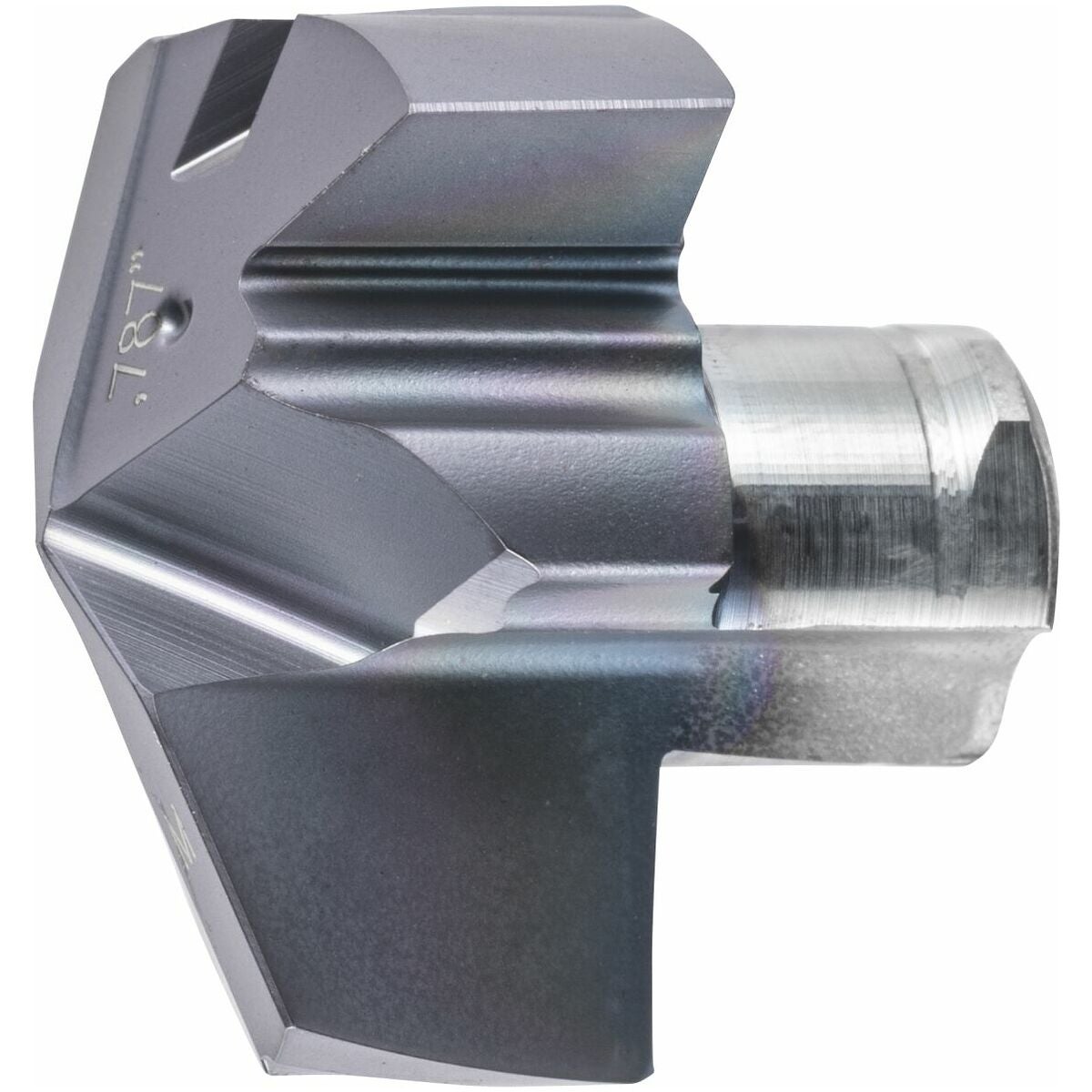

SUMOCHAM-teräpalainen ICM k7 IC908 10 mm

!

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki
Iscar
Tuotenumero
G23175010
Varastotilanne
19kpl Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo
Tekniset tiedot Käyttötiedot Liittyvät

Tuotekuvaus

Rakenne
Prismaattisesti hiottu teräpala tarkkaa asemointia ja vakaata kiinnitystä varten. Viistot radiaaliset tukipinnat lisäävät puristusvoimaa merkittävästi koneistuksen aikana vaikuttavien lastuamisvoimien vuoksi. Tuottavaan poraukseen suurilla syöttönopeuksilla.
ICM
Pääasiallinen käyttöalue ISO M, ISO S (erityisesti Inconel ja titaani) sekä ISO N. Terä negatiivisella viisteellä ja erikoispyöristyksellä – erityisesti ruostumattoman teräksen koneistukseen.

Huomautus
Lastuamisarvot koskevat 5×D-peruselementtiä. Tee ohjausreikä vain samalla terägeometriatyypillä – erityisesti, jos käytetään teräpaloja FCP ja QCP-2M. Noudata peruselementin käyttöohjeita. Teräpalan toleranssi: k7 (positiivinen toleranssi lastuamishalkaisijalle).

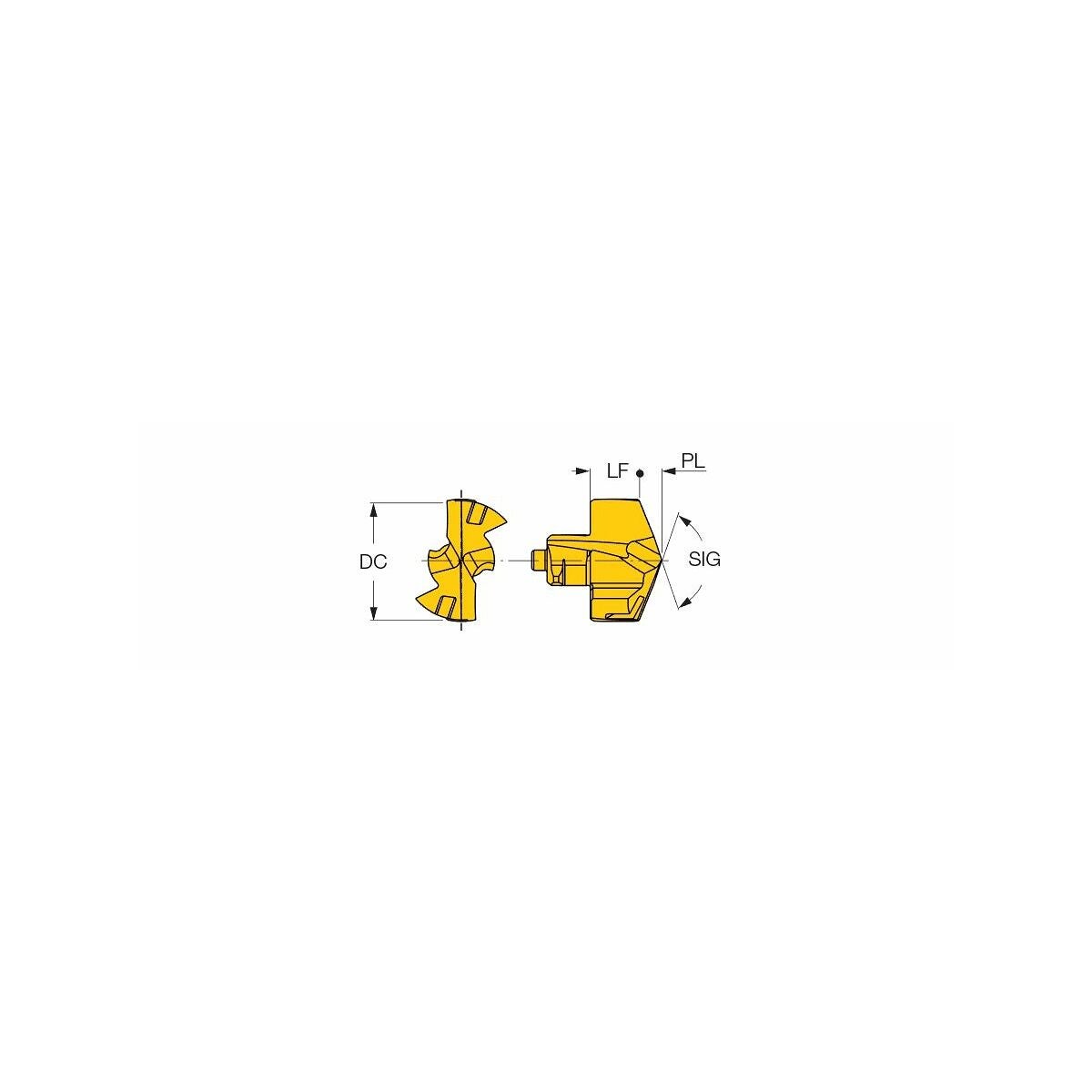

Nimeämiskäytäntö: [Tyyppi] [⌀ DC]-[Lisäys] [Terämateriaali]
Esimerkki:
Nro 231740 6,5 ICP 065 IC908
Nro 231742 18,5 ICP 185-2M IC908
Nro 231745 18,5 HCP 185-IQ IC908Huomautus
Pienin tilausmäärä vastaa pakkausyksikköä (VPE) tai sen monikertaa.



Rakenne
Prismaattisesti hiottu teräpalainen tarkkaan asemointiin ja vakaaseen kiinnitykseen. Viistot radiaaliset kosketuspinnat lisäävät merkittävästi puristusvoimaa työstön aikana vaikuttavien lastuamisvoimien vuoksi. Tuottavaan poraukseen suurilla syöttönopeuksilla.
ICM
Pääasiallinen käyttöalue: ISO M, ISO S (erityisesti Inconel ja titaani) sekä ISO N. Terä, jossa on negatiivinen viiste ja erikoispyöristys – erityisesti ruostumattoman teräksen työstöön.

Huomautus
Leikkausarvot koskevat peruselementtiä 5×D. Tee ohjausreikä ainoastaan samalla terägeometriatyypillä – erityisesti, jos käytetään paloja FCP ja QCP-2M. Noudata peruselementin käyttöohjeita. Palojen terätoleranssi: k7 (positiivinen toleranssi terän halkaisijalle).
Nimeämiskäytäntö: [Tyyppi] [⌀ DC]-[Lisä] [Terämateriaali]
Esimerkki:
Nro 231740 6,5 ICP 065 IC908
Nro 231742 18,5 ICP 185-2M IC908
Nro 231745 18,5 HCP 185-IQ IC908

Käyttötiedot

N
120
N
155
P
100
P
90
P
100
H
70
H
60
P
70
P
55
M
50
M
50
S
35
S
35
N
155
K
120

Tekniset tiedot

Laatu/tyyppi IC908
Tuotetyyppi Porausvaihtopala
Leikkausmateriaali HM
Halkaisija ⌀ 10 mm
Vaihtojen/leikkausten määrä 2

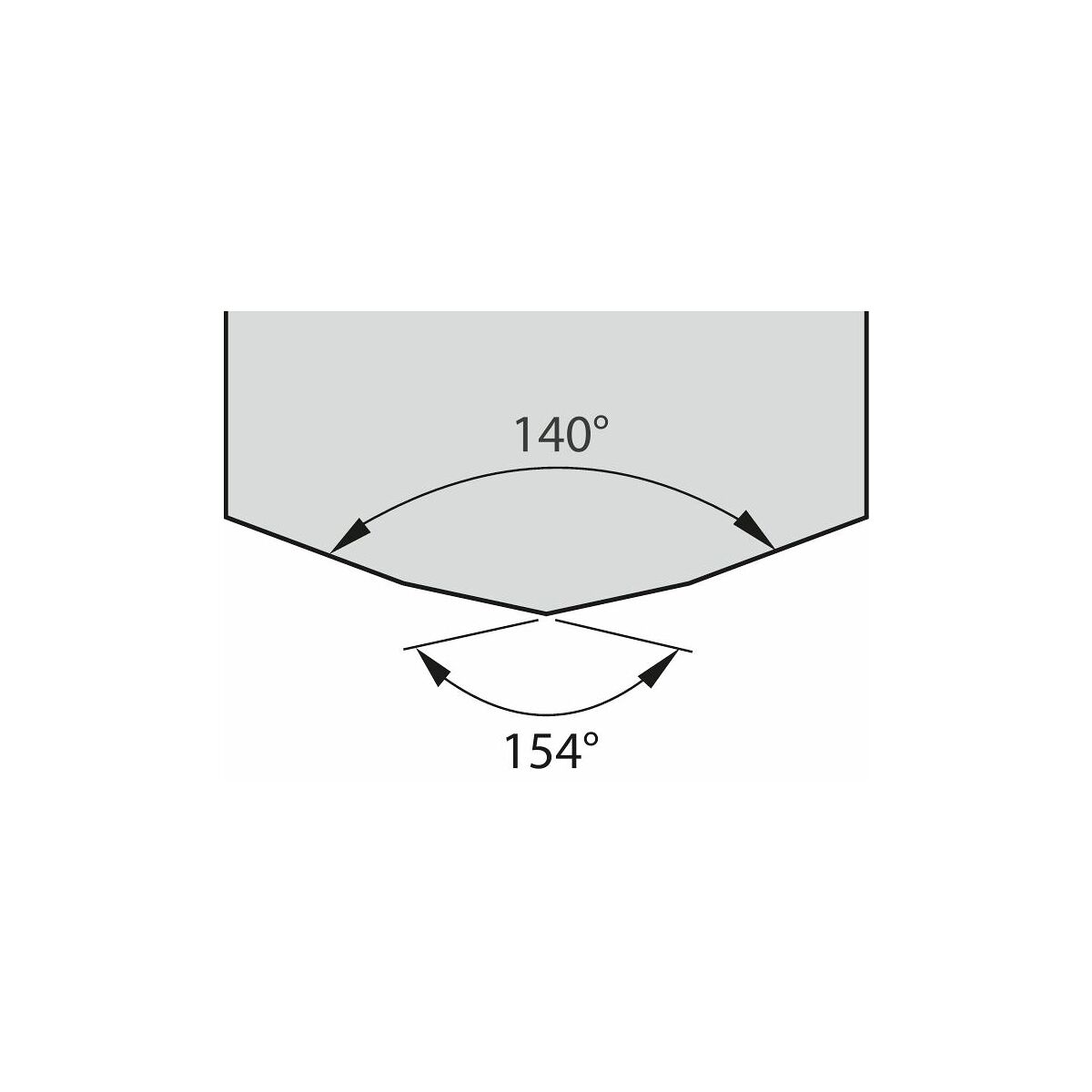

Kärkikulma 154 astetta
Syöttö f ruostumattomalle teräkselle > 900 n/mm2 0,15 mm/kierros
Pinnoite TiAlN; TiAlN; TiAlN
Sarja SUMOCHAM; SUMOCHAM; SUMOCHAM
Peruselementin koolle 10
Iscar -artikkelinimike ICM 100 IC908
Geometria ICM
Pinnoite TiAlN; TiAlN; TiAlN
Valmistajan merkintä ICM 100 IC908
Sarja SUMOCHAM; SUMOCHAM; SUMOCHAM
Syöttö f Inconelaeissa 0,1 mm/kierros

Media

ToolScout https://toolscout.com/processdata?articlenumber=231750&articlesize=10&lng=fi

Tuotetiedot

Tuotenumero G23175010
EAN 7291075243734
