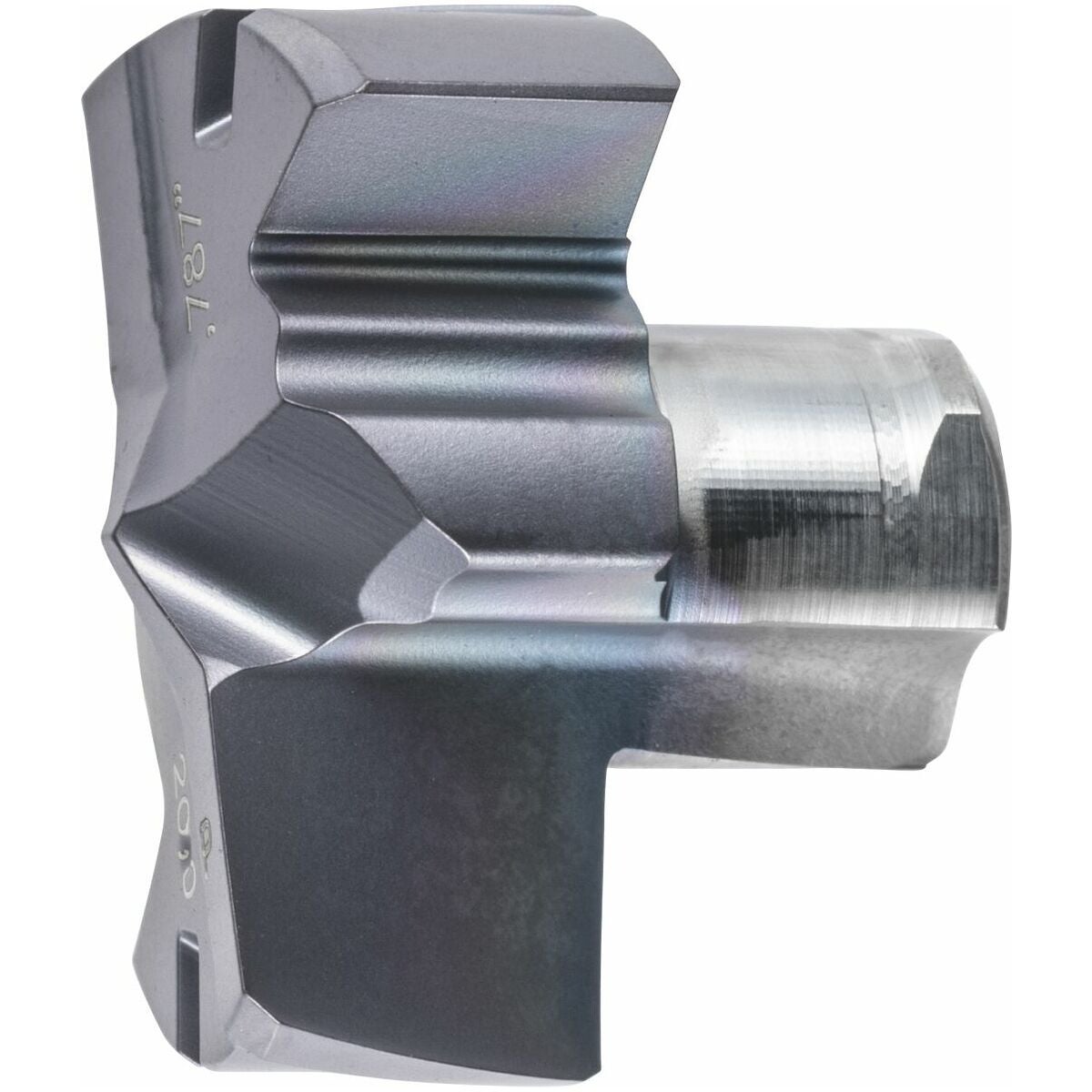

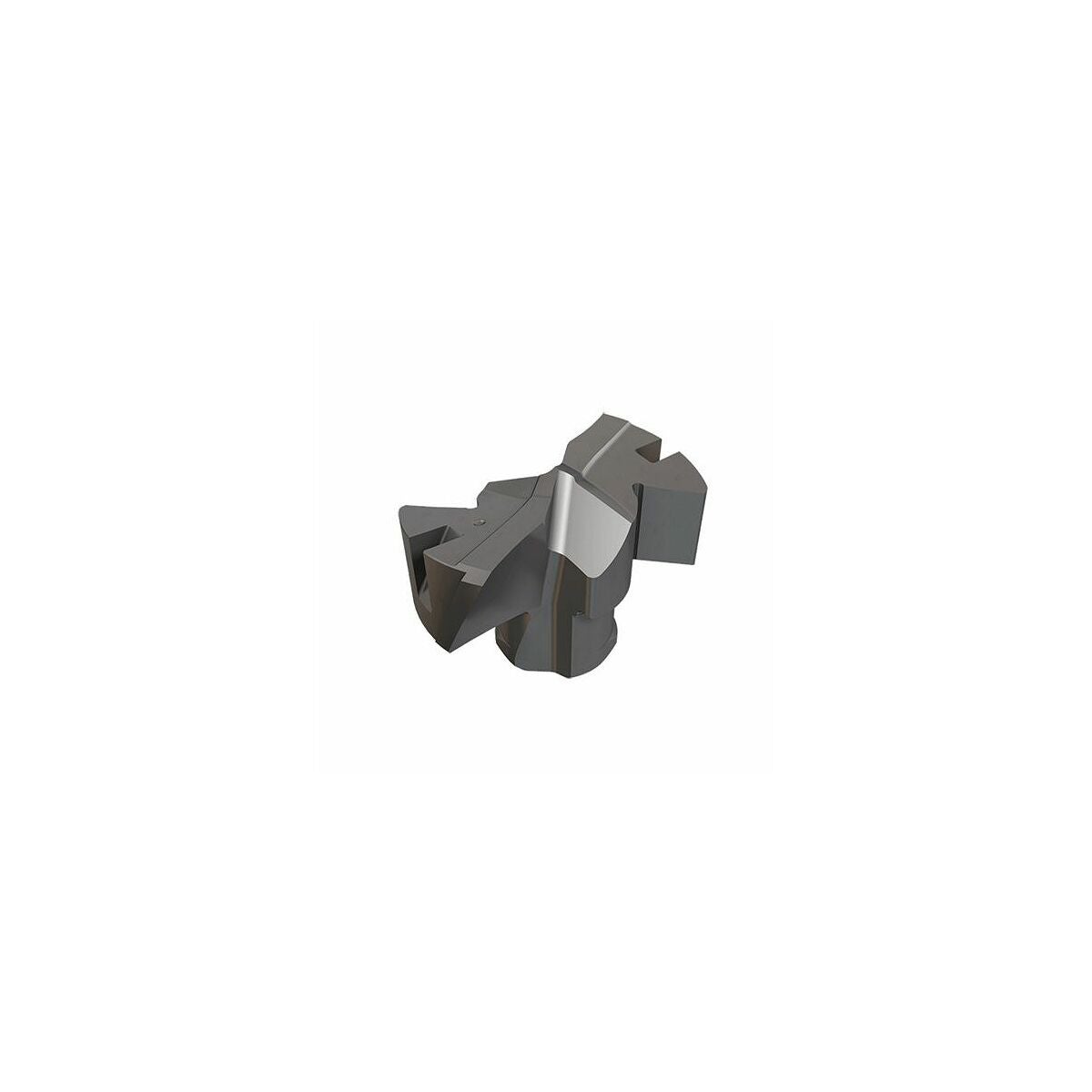

SUMOCHAM-teräpalat FCP k7 IC908 10 mm

!

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki
Iscar
Tuotenumero
G23179010
Varastotilanne
10kpl Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo
Tekniset tiedot Käyttötiedot Liittyvät

Tuotekuvaus

Rakenne
Prismaattisesti hiottu teräpalainserti tarkkaan asemointiin ja vakaaseen kiinnitykseen. Vinot, radiaaliset vastepinnat lisäävät merkittävästi puristusvoimaa työstön aikana vaikuttavien lastuamisvoimien vuoksi. Tuottavaan poraukseen korkeilla syöttönopeuksilla.
FCP
Pääasiallinen käyttöalue ISO P ja ISO K, toissijainen käyttö ISO M.

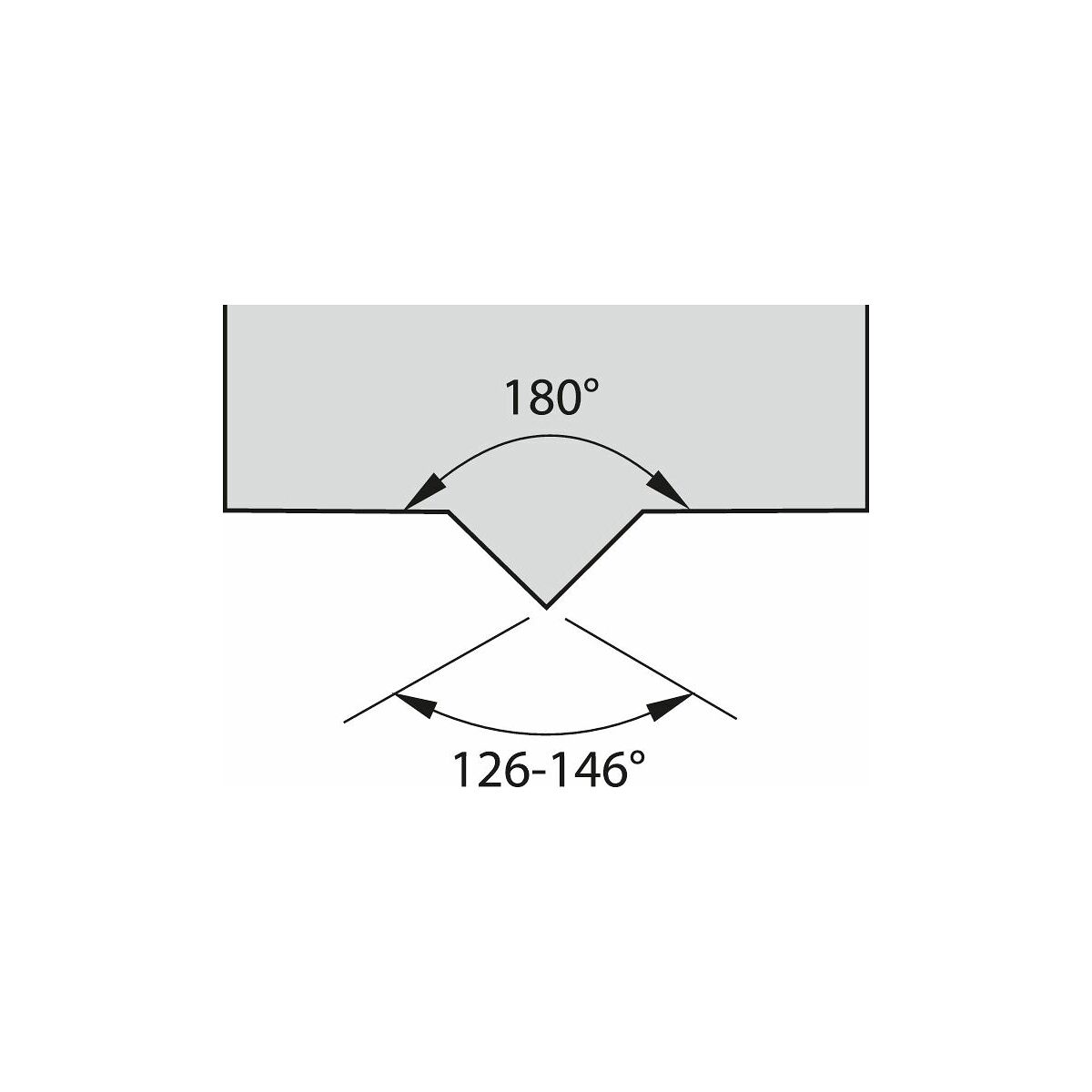

Litteä päägeometria keskityskärjellä. Edullinen radiaalisessa porauksessa ja viistossa ulostulossa.

Huomautus
Lastuamisarvot koskevat peruselementtiä 5×D. Tee pilottireikä vain samalla terägeometriatyypillä – erityisesti, jos käytetään inserttejä FCP ja QCP-2M. Noudata peruselementin käyttöohjeita. Insertien terätoleranssi: k7 (positiivinen toleranssi terän halkaisijalle).
Nimeämiskäytäntö: [Tyyppi] [⌀ DC]-[Lisäys] [Terämateriaali]
Esimerkki:
Nro 231740 6,5 ICP 065 IC908
Nro 231742 18,5 ICP 185-2M IC908
Nro 231745 18,5 HCP 185-IQ IC908Huomautus
Vähimmäistilausmäärä vastaa pakkausyksikköä (VPE) tai sen monikertaa.



Malli
Prismaattisesti hiottu teräpala tarkkaan asemointiin ja vakaaseen kiinnitykseen. Viistot radiaaliset tukipinnat lisäävät puristusvoimaa merkittävästi työstön aikana vaikuttavien lastuamisvoimien ansiosta. Tuottavaan poraukseen korkeilla syöttönopeuksilla.
FCP
Pääasiallinen käyttöalue ISO P ja ISO K, toissijainen käyttö ISO M.
Tasainen kärkigeometria keskityskärjellä. Edullinen radiaalisessa porauksessa ja vinossa ulostulossa.

Huomautus
Lastuamisarvot koskevat peruselementtiä 5×D. Tee aloitusreikä vain samalla leikkuugeometrialla – erityisesti, jos käytetään teräpaloja FCP ja QCP-2M. Noudata peruselementin käyttöohjeita. Teräpalojen leikkuutoleranssi: k7 (positiivinen toleranssi leikkuuhalkaisijalle).
Nimeämiskäytäntö: [Tyyppi] [⌀ DC]-[Lisä] [Leikkuumateriaali]
Esimerkki:
Nro 231740 6,5 ICP 065 IC908
Nro 231742 18,5 ICP 185-2M IC908
Nro 231745 18,5 HCP 185-IQ IC908

Käyttötiedot

P
100
P
90
P
100
H
35
H
70
H
60
H
35
P
70
P
55
M
50
M
50
S
35
N
155
K
120

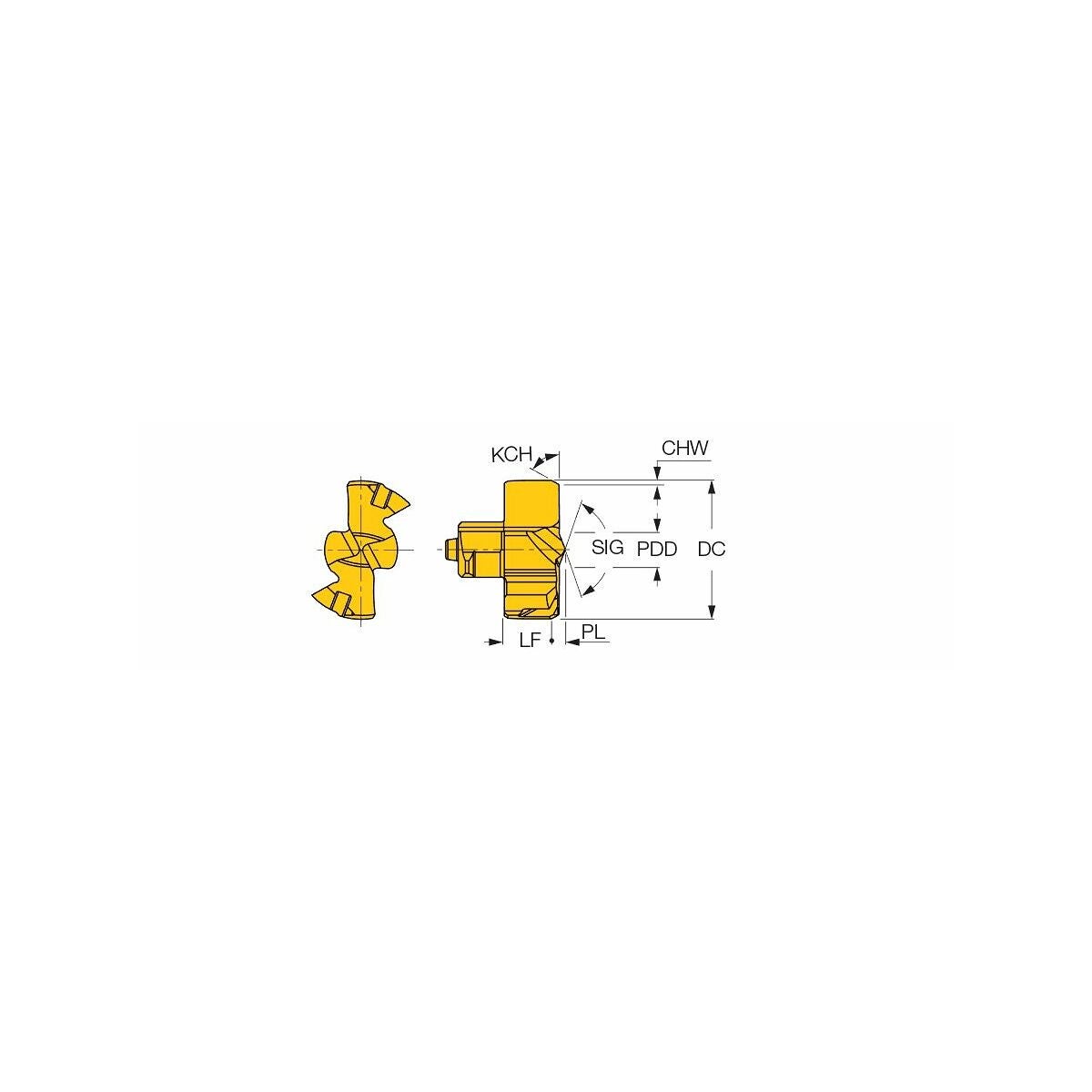

Tekniset tiedot

Laatu/tyyppi IC908
Tuotetyyppi Porausteräpalka
Leikkausmateriaali HM
Syöttö f teräkselle < 900 n/mm2 0,2 mm/kierros
Halkaisija ⌀ 10 mm
Vaihtojen/leikkausten määrä 2
Kärkikulma 140 astetta
Syöttö f teräkselle < 900 n/mm2 0,2 mm/kierros
Pinnoite TiAlN; TiAlN; TiAlN
Sarja SUMOCHAM; SUMOCHAM; SUMOCHAM
Peruselementin koolle 10
Iscar -artikkelinimike FCP 100 IC908
Geometria FCP
Pinnoite TiAlN; TiAlN; TiAlN
Valmistajan merkintä FCP 100 IC908
Sarja SUMOCHAM; SUMOCHAM; SUMOCHAM

Media

ToolScout https://toolscout.com/processdata?articlenumber=231790&articlesize=10&lng=fi

Tuotetiedot

Tuotenumero G23179010
EAN 7291075298581
