Hienosäätöpuomisarja ⌀ 9,75−101,1 mm Er40

Tuotekuvaus

Rakenne
ER-hienokaratyökalu voidaan liittää suoraan ER40-holkkistukkaan.

Käyttötiedot
Väljäysteriin, joissa varren ⌀ 16 mm ja vaihtopalapidikkeet.
Voidaan laajentaa adapterilla ja WSP-pitimellä aina ⌀52,1mm:iin asti.
Syötön tarkkuus 0,01 mm / noniuksella 0,002 mm ⌀:lla.
Teräpidin sopivalla ISO-vaihtopalalla tyyppiä CC..0602.
Vaihtopalapidike sopivalla ISO-vaihtopalalla tyyppiä CC..09T3.

Varaosa
nroille 237630 − 237642: vaihtopalakierre nro 219830.
nroille 237645; 237531; 237532: vaihtopalakierre nro 219805.

Huomautus
Vaihtopalapidike 237531 laajennukseen halkaisija-alueelle 105,75–119,1 mm (adapterilla 237534 jopa 132,1 mm).
Vaihtopalapidike 237532 laajennukseen halkaisija-alueelle 125,75–139,1 mm (adapterilla 237534 jopa 152,1 mm).

Suositus
Ensisijaisesti vaihtopalalla nro 237695–237698.
Huomautus
Huomioi terän suuntaus ± 20°! Väljäyskierto.

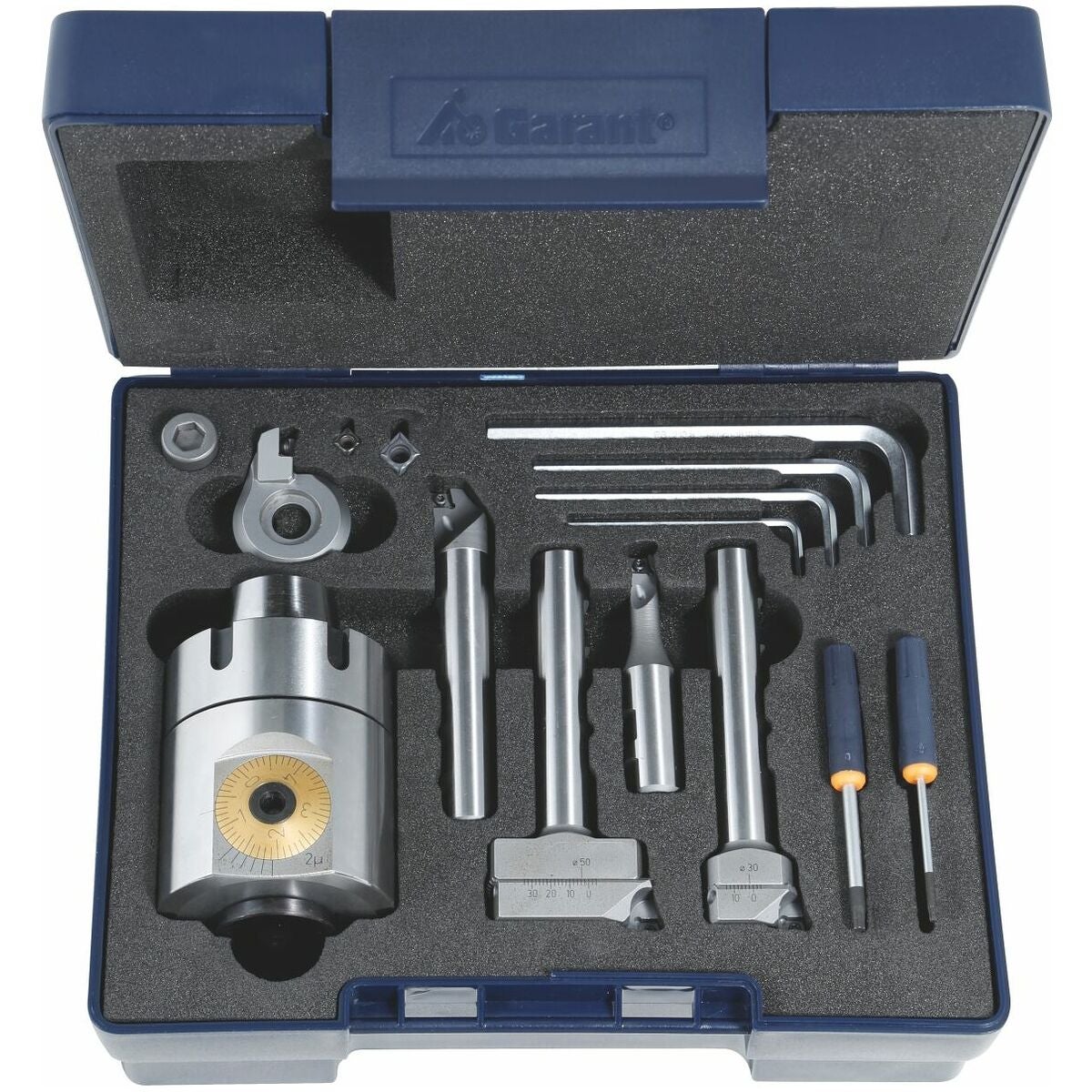

Toimitussisältö (taulukkokäyttö)
1 karakärki: nro 237513 ER40
kukin 1 avarrustanko (maks. avarruspituus): nro 237630 sisäinen teräpidin ⌀ 9,75 − 20,1 mm (30 mm);
nro 237634 sisäinen teräpidin ⌀ 19,75 − 30,1 mm (72 mm);
nro 237640 sisäinen teräpidin ⌀ 29,75 − 48,1 mm (85 mm);
nro 237642 sisäinen teräpidin ⌀ 47,75 − 88,1 mm (85 mm).
1 vaihtopalapidike: nro 237645 ⌀ 87,75 − 101,1 mm:lle (adapterilla nro 237534 jopa ⌀ 114,1 mm).
kukin 1 vaihtopala: nro 260052 koko CU7010 (tai käytä CC..0602);
nro 260058 koko CU7010 (tai käytä CC..09T3).

Tarkoitettu käyttö
Tarkoitettu käyttö

• Porausreikiin, joissa on tarkat mitat, tiukat toleranssit ja korkea pintalaatu alueella Ø 86–302 mm.
• Suurin lastuamisnopeus: 300 m/min. Alenna lastuamisnopeutta työkalun pituuden mukaan.
• Tuotenro 237573: porausreikiin alueella Ø 242–402 mm.
• Käytä HW63-kiinnitystä.
• ISO-vaihtopaloilla tyyppiä CC..09T3.. Käytä (tuotenrot 237697 ja 237698).
• Käytä vain vaihtopalakierrettä, tuotenro 239805.
• Teollisuuskäyttöön.
• Käytä vain teknisesti moitteettomassa ja käyttöturvallisessa kunnossa.

Sopimaton käyttö

• Älä käytä sitä täysreikäporana.

Rakenne
ER-hienosäätöpuomityökalu voidaan liittää suoraan ER40-holkkistukkaan.

Käyttötiedot
Avarrusterille, varren ⌀ 16 mm, sekä vaihtoteräpitimille.
Laajennettavissa adapterilla ja WSP-pitimellä halkaisijaan ⌀752,1mm asti.
Syöttötarkkuus 0,01 mm / noniuksella 0,002 mm halkaisijalla.
Teränpidin sopivalla ISO-vaihtoterällä tyyppiä CC..0602.
Vaihtoteränpidin sopivalla ISO-vaihtoterällä tyyppiä CC..09T3.

Varaosa
numeroille 237630 − 237642: vaihtoteräruuvi nro 219830.
numeroille 237645; 237531; 237532: vaihtoteräruuvi nro 219805.

Huomautus
Vaihtoteränpidin 237531 laajennukseen halkaisija-alueelle 105,75–119,1 mm (adapterilla 237534 jopa 132,1).
Vaihtoteränpidin 237532 laajennukseen halkaisija-alueelle 125,75–139,1 mm (adapterilla 237534 jopa 152,1).

Suositus
Ensisijaisesti vaihtoterillä nro 237695–237698.
