Sarja ilman kiinnikettä ⌀ 9,75−164 mm

Tuotekuvaus

Rakenne

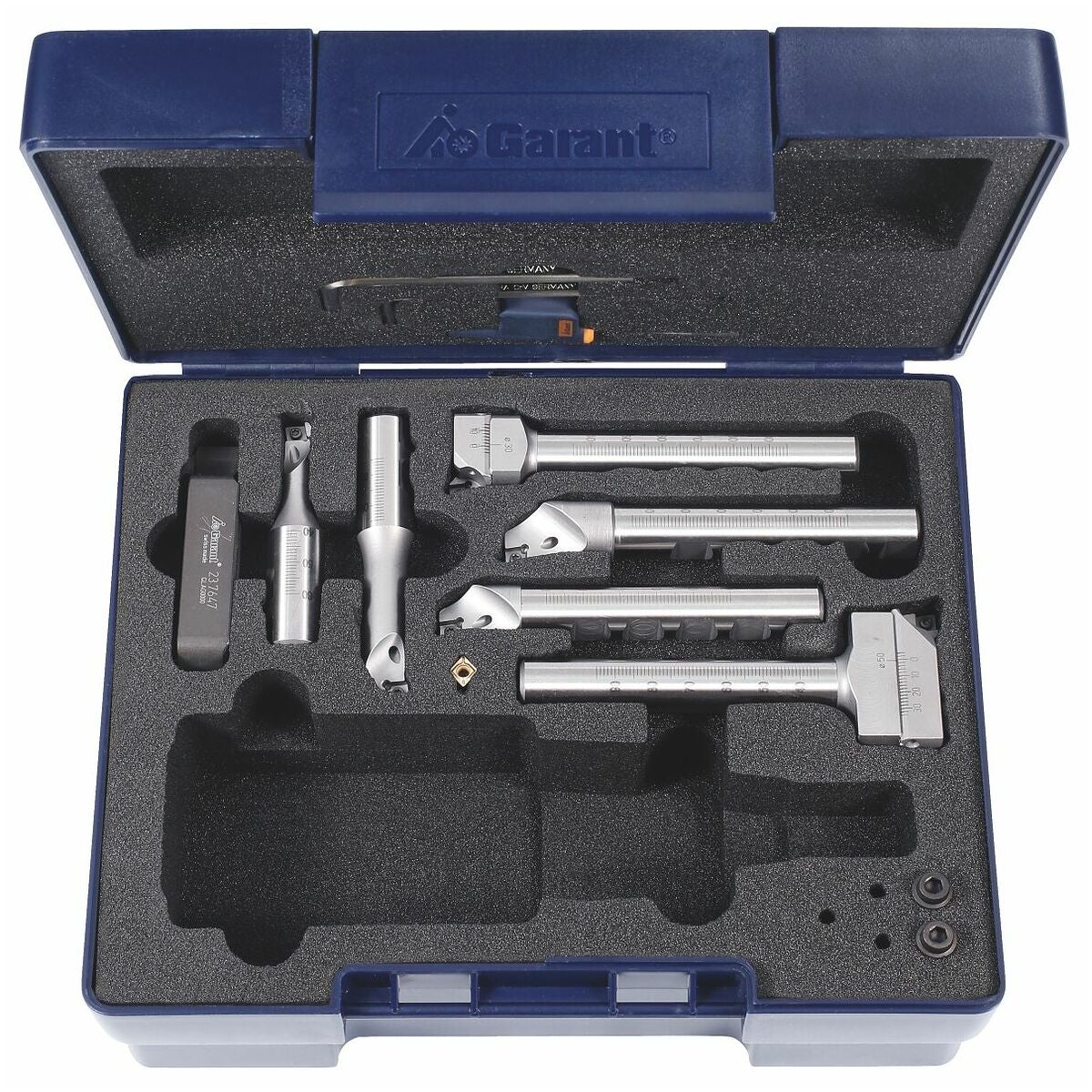

Käyttöalueelle ⌀ 9,75–164 mm, avarruspuomi ja tarvikkeet salkussa.
Laajennettavissa sillalla nro 237560 aina ⌀ 320 mm asti.
Säätötarkkuus 0,01 mm per jaonväli / noniuksella 0,002 mm ⌀:ssä.

Käyttötiedot
Avarrustyökaluille, joissa varren ⌀ 16 mm, sekä hienoavarrussilloille. Sisäpuoliset teränpitimet ja vaihtoteräpitimet sopivilla ISO-vaihtoterillä tyyppiä CC..0602.

Varaosa
Vaihtoterän ruuvi nro 219830.

Suositus
Pääasiassa vaihtoterillä nro 237695 ja nro 237696.
Toimitussisältö (taulukon mukainen käyttö)
kussakin 1 avarruspuomi (maks. avarruspituus): nro 237630 ⌀ 9,75–15,1 mm (30 mm); nro 237632 ⌀ 14,75–20,1 mm (51 mm);
nro 237634 ⌀ 19,75–25,1 mm (72 mm); nro 237636 ⌀ 24,75–30,1 mm (82 mm);
nro 237640 ⌀ 29,75–48,1 mm (85 mm); nro 237642 ⌀ 47,75–88,1 mm (85 mm).
1 silta: nro 237647 ⌀-laajennukselle 86–164 mm.
1 vaihtoteränpidin sillalle: nro 237564 06
1 vaihtoterä: nro 260052, laatu CU7010 (CCMT 060204)

Malli
⌀ 9,75 – 164 mm, avarruspuomi ja tarvikkeet salkussa.
Laajennettavissa sillalla nro 237560 aina ⌀ 320 mm asti.
Säätötarkkuus 0,01 mm per jaotus / noniuksen avulla 0,002 mm ⌀:ssa.

Käyttötiedot
Avarrusterille, joiden varren ⌀ 16 mm, sekä hienoavarrussilloille. Sisäpuoliset teränpitimet ja vaihtoteräpitimet sopivilla ISO-vaihtoterillä tyyppi CC..0602.

Varaosa
Vaihtoterän ruuvi nro 219830.

Suositus
Ensisijaisesti vaihtoterien nro 237695 ja nro 237696 kanssa.
