Kone-kierretappi, muoto B, DIN 371, pinnoittamaton M4
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Spiraalikärjellä.
Mitat M2,3 ja M2,6 vanhalla DIN-profiililla.
Rakenne
ISO 2 6H
HSS-E
Rakenne
Spiraalikärjellä.
Koot M2,3 ja M2,6 vanhalla DIN-profiililla.
Käyttötiedot
N
13
P
15
P
15
Tekniset tiedot
| Tuotetyyppi | Kierretappi |
|---|---|
| Kiinnitys | Sylinterimäinen varsi toleranssilla h9 |
| Käyttö reikätuypin mukaan | Läpireikiin |
| Lastuamissuunta | Oikea |
| Kierrestandardi | DIN 13 |
| Kylkikulma | 60 astetta |
| Nousuvaihe | B - 4 |
| Kierteitystyökalun tyyppi | Konekierretappi tavanomaiseen työstöön |
| Materiaalille (värirengas) | Ilman |
| Pinnoite | pinnoittamaton |
| Sisäinen jäähdytys | ei |
| Toleranssiluokka | ISO 2 6H; ISO 2 6H; ISO 2 6H |
| Normi | DIN 371 |
| Kierretyyppi | M |
| Leikkausmateriaali | HSS E |
| Keskiöreiän ⌀ | 3.3 mm |
| Kierteen ⌀ | 4 mm |
| Kierretyyppi | M |
| Kierteen nousu | 0.7 mm |
| Normi | DIN 371 |
| Terien lukumäärä z | 3 |
| Lastu-urien lukumäärä | 3 |
| Viistekulma | 8 astetta |
| Varren halkaisija ds | 4.5 mm |
| Varren neliö □ | 3.4 mm |
| Kokonaispituus l | 63 mm |
| Toleranssiluokka | ISO 2 6H; ISO 2 6H; ISO 2 6H |
| Kierresyvyys | 12 mm |
| Kierrekoko | M4 |
| Leikkausmateriaali | HSS E |

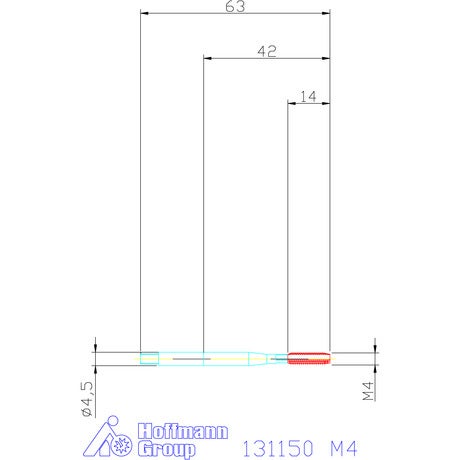

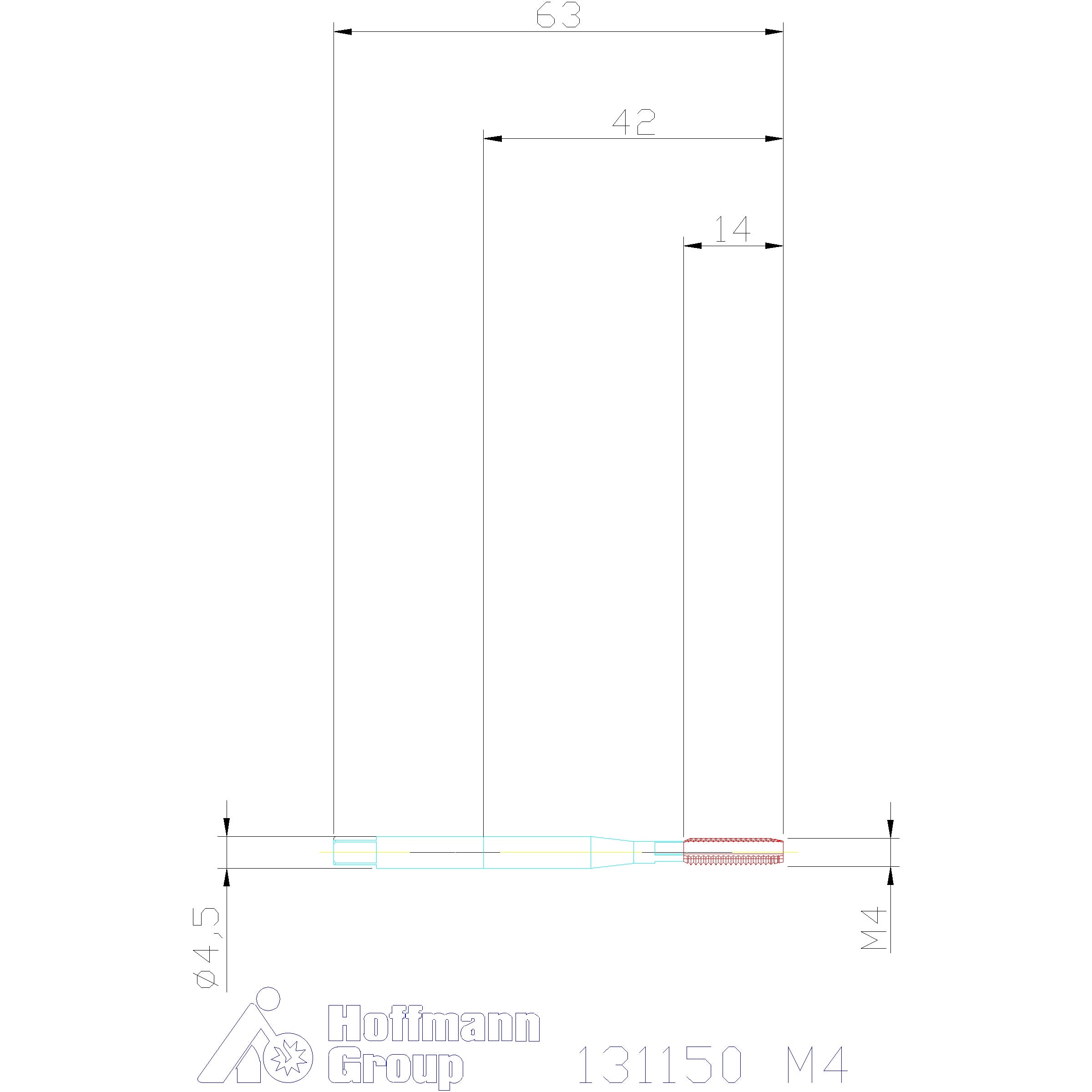

Media
Tuotetiedot
| Tuotenumero | G131150M4 |
|---|---|
| EAN | 4045197068972 |
