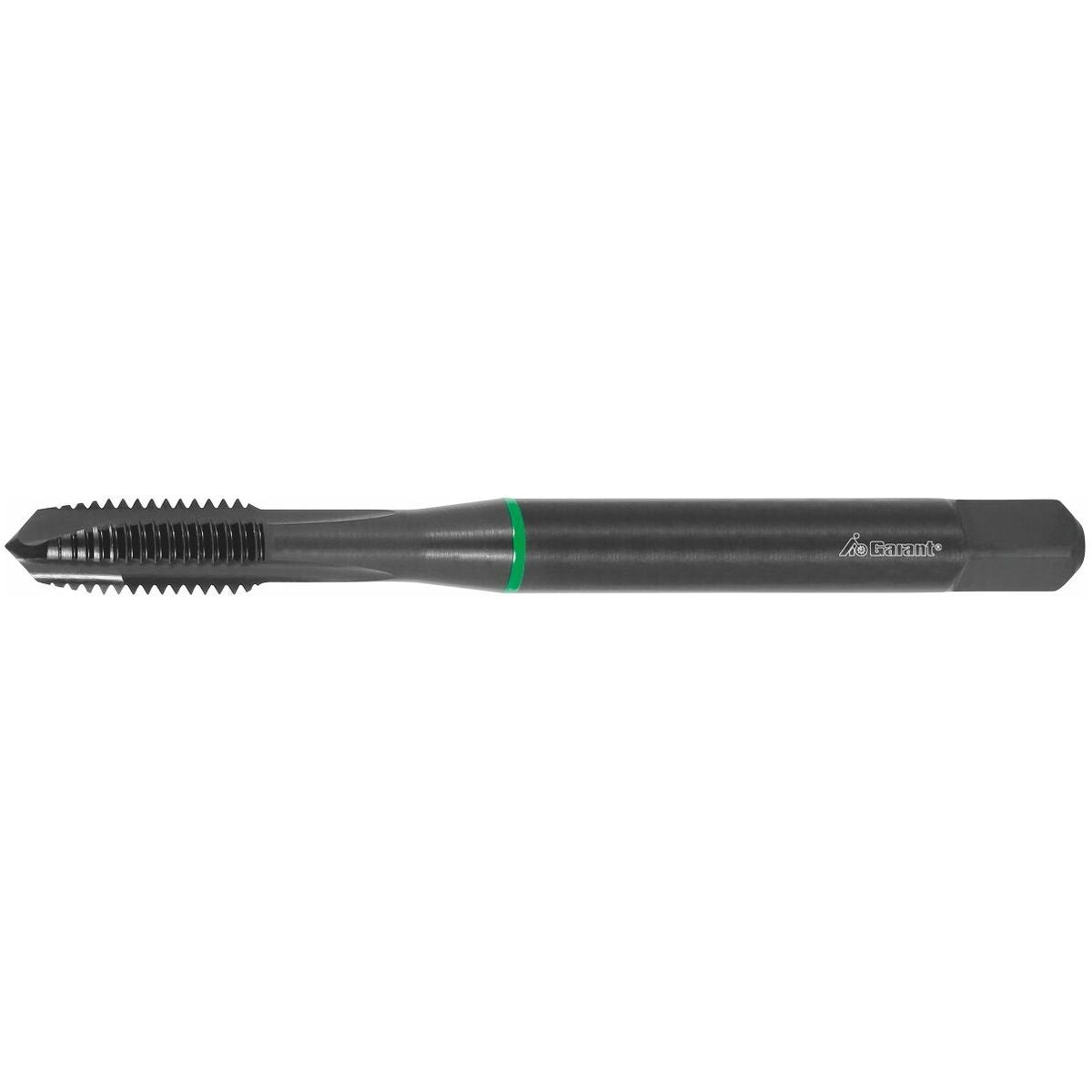

Konekierretappi HSS-E, höyrykarkaistu M3
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Ohjausosa voitelu-uralla, mutta ilman lastu-uraa.
Mitat M1,7; M2,3; M2,6 vanhalla DIN-profiililla.

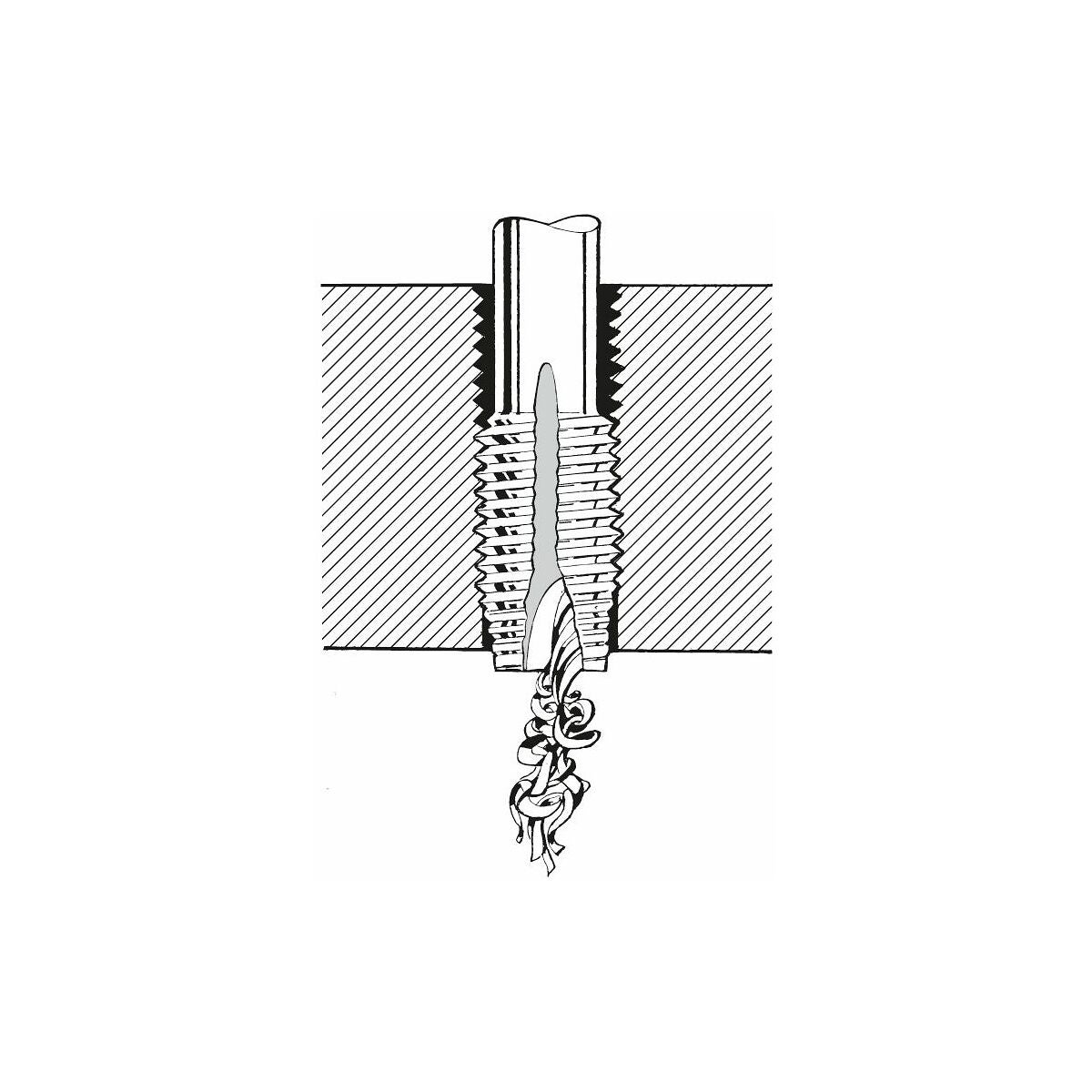

Spiraalikärjellä.Rakenne
Toleranssiluokka: ISO 2 6H
Malli
Ohjausosa voitelu-urilla, mutta ilman lastu-uraa.
Koot M1,7; M2,3; M2,6 vanhalla DIN-profiililla.
Spiraalikärjellä.
Käyttötiedot
N
13
P
15
P
15
P
15
P
6
M
6
N
13
Tekniset tiedot
| Tuotetyyppi | Kierretappi |
|---|---|
| Materiaalille (värirengas) | vihreä |
| Pinnoite | höyrykarkaistu |
| Sisäinen jäähdytys | ei |
| Kiinnitys | Sylinterimäinen varsi h9:llä |
| Käyttö reikätuypin mukaan | Läpireikiin |
| Lastuamissuunta | Oikea |
| Kierrestandardi | DIN 13 |
| Kylkikulma | 60 astetta |
| Nousuvaihe | B - 4 |
| Kierteitystyökalun tyyppi | Konekierretappi dynaamiseen työstöön |
| Kierretyyppi | MF |
| Normi | DIN 371 |
| Leikkausmateriaali | HSS E |
| Toleranssiluokka | ISO 2 6H |
| Kierteen ⌀ | 3 mm |
| Keskiöreiän ⌀ | 2.5 mm |
| Kierretyyppi | MF |
| Kierteen nousu | 0.5 mm |
| Normi | DIN 371 |
| Terien lukumäärä z | 3 |
| Lastu-urien lukumäärä | 3 |
| Viistekulma | 8 astetta |
| Varren halkaisija ds | 3.5 mm |
| Varren neliö □ | 2.7 mm |
| Kokonaispituus l | 56 mm |
| Toleranssiluokka | ISO 2 6H |
| Kierresyvyys | 9 mm |
| Kierrekoko | M3 |
| Leikkausmateriaali | HSS E |
| Toleranssi ø | ISO 2 6H |
| Reikätyypille | enintään 3×D läpimenevässä reiässä |
| Maksimaalinen märkätyöstö | vähemmän sopiva |
| Esiporausreiän ⌀ | 2,5 mm |
| Kierteen nousu | 0,5 mm |
| Normi | DIN 371 |
Media
Tuotetiedot
| Tuotenumero | G132640M3 |
|---|---|
| EAN | 4045197072283 |
