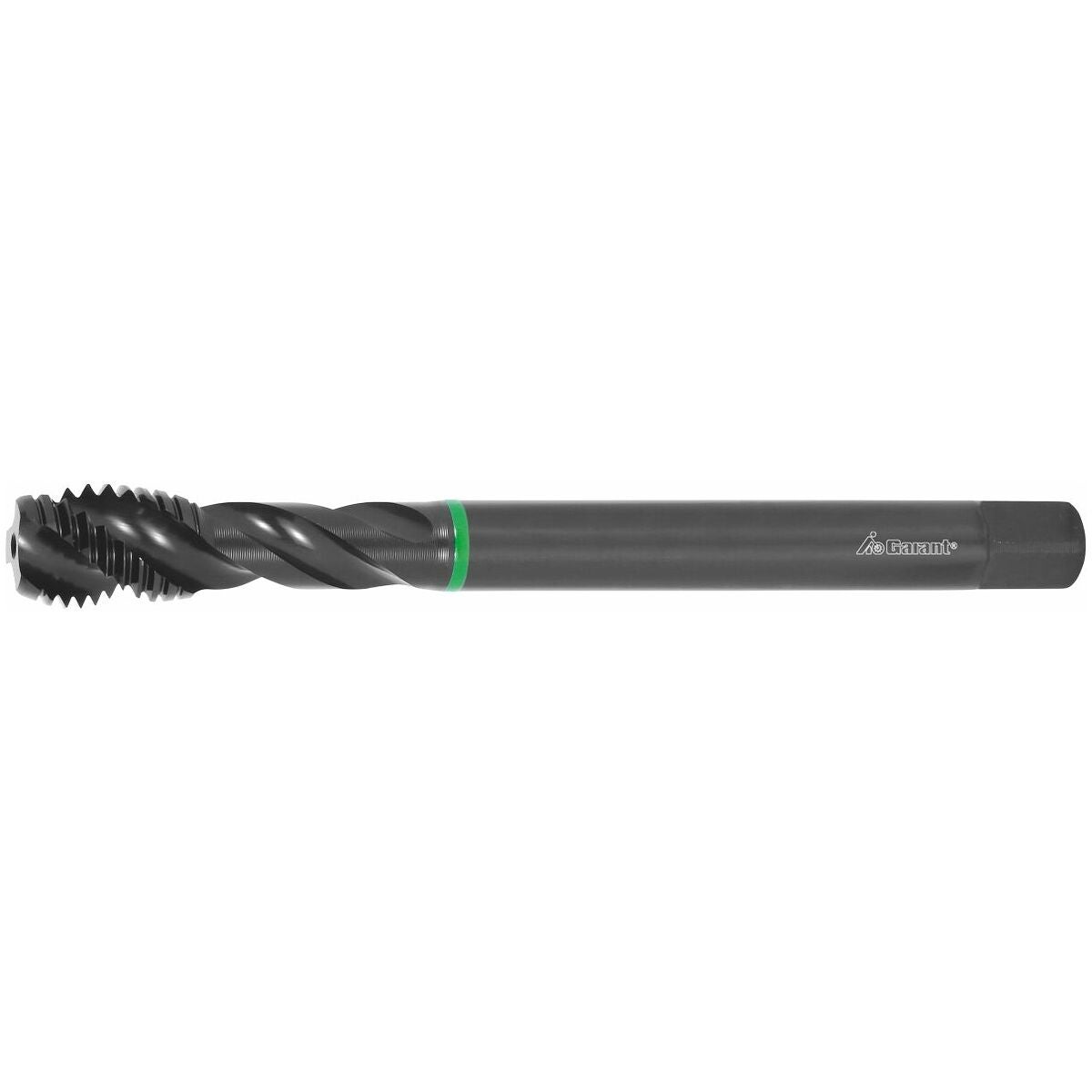

Kone-kierretappi HSS-E muoto C höyrykarkaistu M12 Kone-kierretappi HSS-E muoto C höyrykarkaistu M12

Kone-kierretappi HSS-E muoto C höyrykarkaistu M12

!

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki
Garant
Tuotenumero
G135850M12
Varastotilanne
449kpl Varastossa
Kylkikulma: 60 astettaKierrenormi: DIN 13Etuviiste: CNousukulma: 40 astettaVarsi: Lieriövarsi, h9Käyttö poraustavalla: enintään 3×D pohjareiälläLeikkaussuunta: OikeaKierretyökalun tyyppi: Konekierretappi dynaamiseen työstöönKierretyyppi: MLastuava aine: HSS EStandardi: DIN 376Toleranssiluokka: ISO 2 6H

Ladattavat tiedostot

Kääntöteräluettelo
Tekniset tiedot Käyttötiedot Liittyvät

Tuotekuvaus

Rakenne
Muoto C (aloituskartio 2–3 kierteellä).

Käyttötiedot

N
13
P
15
P
15
P
15
P
6
M
6
N
13

Tekniset tiedot

Tuotetyyppi kierretappi
Materiaalille (värirengas) vihreä
Pinnoite höyrykarkaistu
Sisäinen jäähdytys ei
Kiinnitys Sylinterivarsi h9-toleranssilla
Käyttö reikätuypin mukaan Umpireikiin
Lastuamissuunta Oikea
Kierrestandardi DIN 13
Kylkikulma 60 astetta
Nousuvaihe C - 3
Kierteitystyökalun tyyppi konekierretappi dynaamiseen työstöön
Kierretyyppi M
Normi DIN 371
Kierrekulma 40 astetta
Leikkausmateriaali HSS E
Toleranssiluokka ISO 2 6H
Kierteen ⌀ 12 mm
Keskiöreiän ⌀ 10.2 mm
Kierretyyppi M
Kierteen nousu 1.75 mm
Normi DIN 376
Terien lukumäärä z 3
Lastu-urien lukumäärä 3
Viistekulma 15 astetta
Varren halkaisija ds 9 mm
Varren neliö □ 7 mm
Kokonaispituus l 110 mm
Toleranssiluokka ISO 2 6H
Kierresyvyys 36 mm
Kierrekoko M12
Leikkausmateriaali HSS E

Media

ToolScout https://toolscout.com/processdata?articlenumber=135850&articlesize=M12&lng=fi

Tuotetiedot

Tuotenumero G135850M12
EAN 4045197077769
