Konekierretappi, höyrypäästetty M3
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Koko M2,6 vanhalla DIN-profiililla.
Rakenne
HSS-E
Malli
Koko M2,6 vanhalla DIN-profiililla.
Käyttötiedot
N
13
P
15
P
15
P
15
M
6
N
13
Tekniset tiedot
| Tuotetyyppi | Kierretappi |
|---|---|
| Materiaalille (värirengas) | sininen |
| Pinnoite | höyrykarkaistu |
| Sisäinen jäähdytys | ei |
| Kiinnitys | Sylinterimäinen varsi, h9 |
| Käyttö reikätuypin mukaan | Umpireikiin |
| Lastuamissuunta | Oikea |
| Kierrestandardi | DIN 13 |
| Kylkikulma | 60° |
| Nousuvaihe | C - 3 |
| Kierteitystyökalun tyyppi | Muovauskierretappi dynaamiseen työstöön |
| Kierretyyppi | M |
| Normi | DIN 371 |
| Kierrekulma | 40 astetta |
| Leikkausmateriaali | HSS E |
| Toleranssiluokka | ISO 2 6H; ISO 2 6H; ISO 2 6H |
| Kierteen ⌀ | 3 mm |
| Kierretyyppi | M |
| Kierteen nousu | 0.5 mm |
| Normi | DIN 371 |
| Terien lukumäärä z | 3 |
| Lastu-urien lukumäärä | 3 |
| Viistekulma | 15 astetta |
| Varren halkaisija ds | 3.5 mm |
| Varren neliö □ | 2.7 mm |
| Kokonaispituus l | 56 mm |
| Toleranssiluokka | ISO 2 6H; ISO 2 6H; ISO 2 6H |
| Kierresyvyys | 6 mm |
| Kierrekoko | M3 |
| Leikkausmateriaali | HSS E |
| Esiporausreiän ⌀ | 2.5 mm |

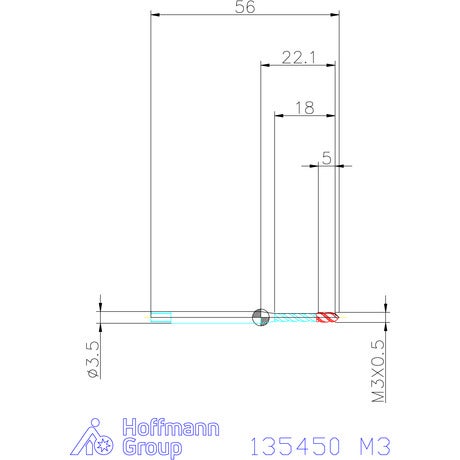

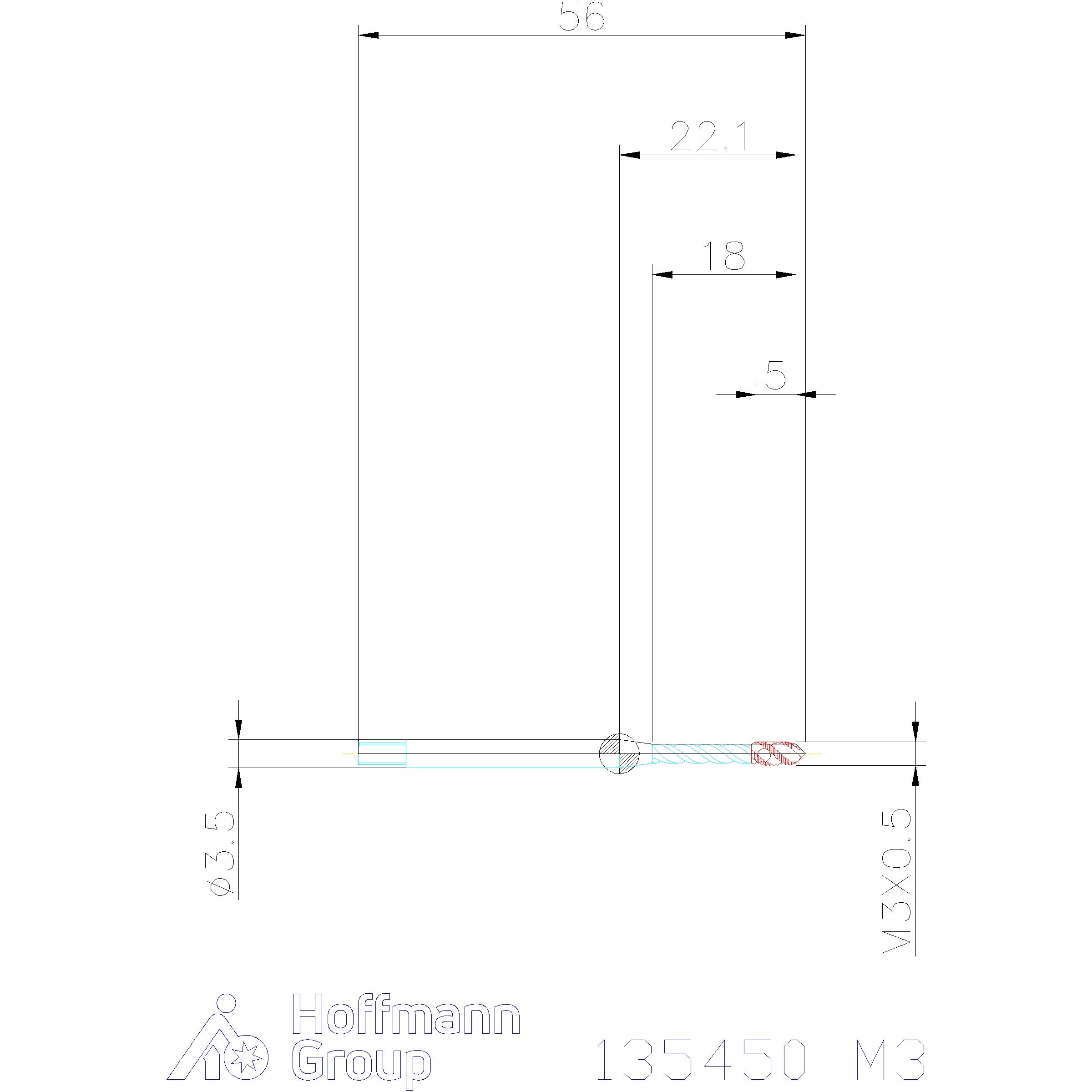

Media
Tuotetiedot
| Tuotenumero | G135450M3 |
|---|---|
| EAN | 4045197076816 |
