GARANT Vap Tap -konekierretappi HSS-E, höyrykarkaistu M3
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
GARANT Vap Tap -yleiskierretappi. Prosessivarma käyttää monissa eri materiaaleissa. Optimoitu kaulan- ja uranpituus parempaan lastunpoistoon syvissä kierteissä. Suorituskykyinen HSS-E-leikkausmateriaali korkeammalla vanadiinipitoisuudella parannettua kulutuskestävyyttä varten. Pinta höyrykarkaistu, vähentää särmänkertymien muodostumista.
Käyttötiedot
N
13
N
18
P
18
P
15
P
15
P
6
M
6
N
15
Tekniset tiedot
| Tuotetyyppi | Kierretappi |
|---|---|
| Pinnoite | höyrykarkaistu |
| Sisäinen jäähdytys | ei |
| Kiinnitys | Sylinterivarsi h9:llä |
| Käyttö reikätuypin mukaan | Läpireikiin |
| Lastuamissuunta | Oikea |
| Kierrestandardi | DIN 13 |
| Kylkikulma | 60 astetta |
| Nousuvaihe | B - 4 |
| Kierteitystyökalun tyyppi | Peittokierretappi dynaamiseen työstöön |
| Kierretyyppi | M |
| Normi | DIN 376 |
| Leikkausmateriaali | HSS E |
| Sarja | Vap Tap |
| Toleranssiluokka | ISO 2 6H; ISO 2 6H; ISO 2 6H |
| Kierteen ⌀ | 3 mm |
| Keskiöreiän ⌀ | 2.5 mm |
| Kierretyyppi | M |
| Kierteen nousu | 0.5 mm |
| Normi | DIN 371 |
| Terien lukumäärä z | 2 |
| Lastu-urien lukumäärä | 2 |
| Viistekulma | 8 astetta |
| Varren halkaisija ds | 3.5 mm |
| Varren neliö □ | 2.7 mm |
| Kokonaispituus l | 56 mm |
| Toleranssiluokka | ISO 2 6H; ISO 2 6H; ISO 2 6H |
| Kierresyvyys | 9 mm |
| Kierrekoko | M3 |
| Leikkausmateriaali | HSS E |

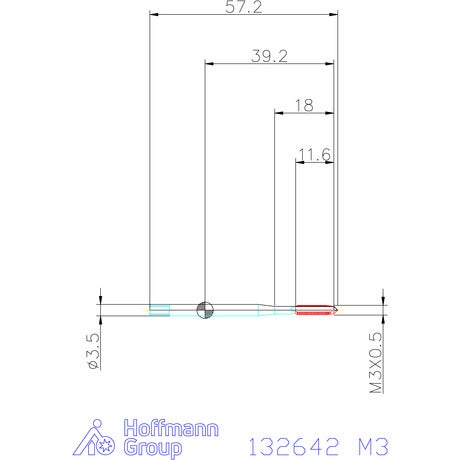

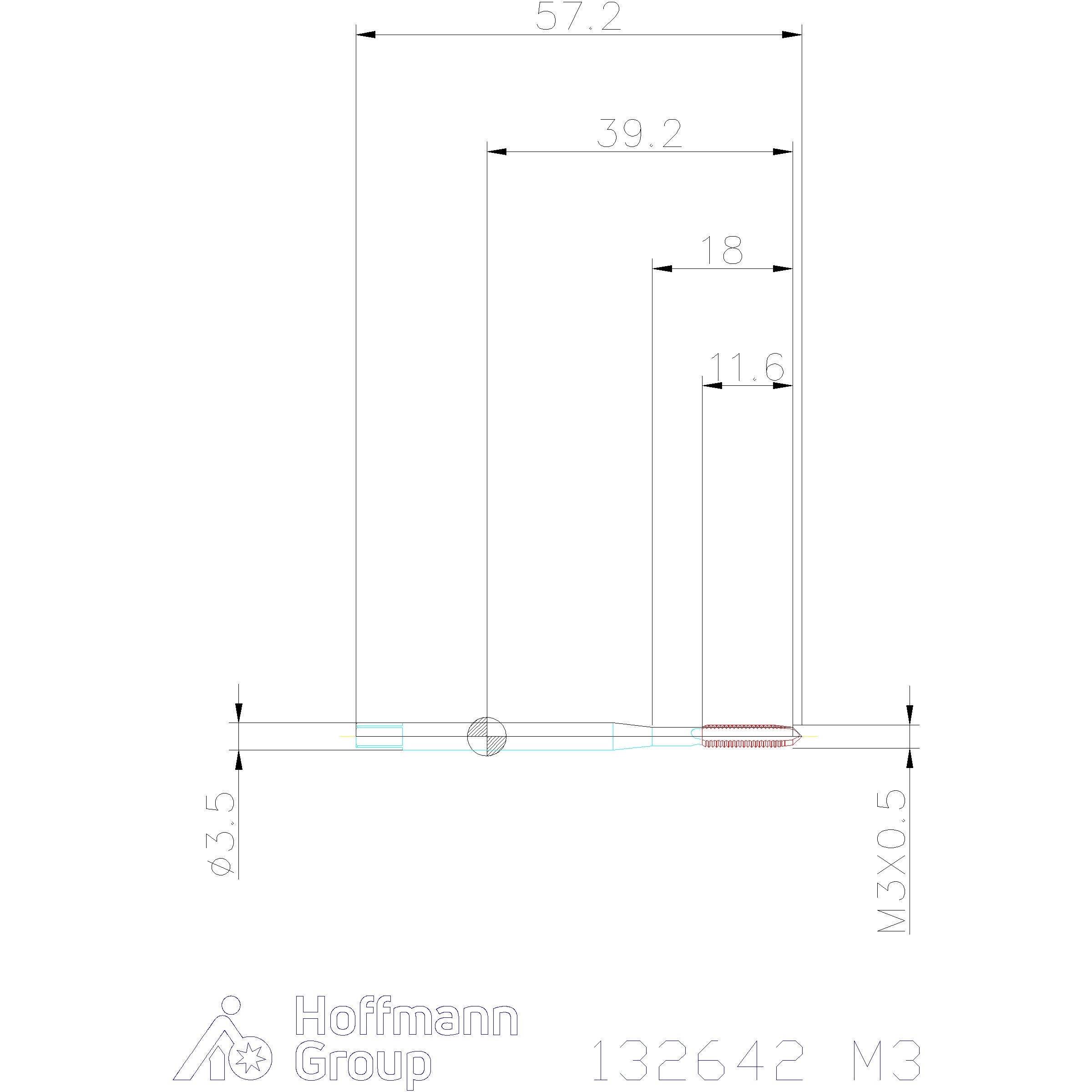

Media
Tuotetiedot
| Tuotenumero | G132642M3 |
|---|---|
| EAN | 4069515001670 |
