GARANT Vap Tap -konekierretappi HSS-E, höyrykarkaistu M10
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
GARANT Vap Tap -yleiskierretappi. Prosessivarma käyttää monissa eri materiaaleissa. Optimoitu kaulan- ja uranpituus parempaan lastunpoistoon syvissä kierteissä. Suorituskykyinen HSS-E-leikkausmateriaali korkeammalla vanadiinipitoisuudella parannettua kulutuskestävyyttä varten. Pinta höyrykarkaistu, vähentää särmänkertymien muodostumista.
Käyttötiedot
N
13
N
18
P
18
P
15
P
15
P
6
M
6
N
15

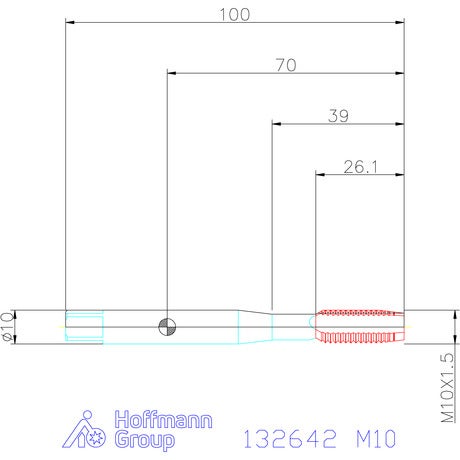

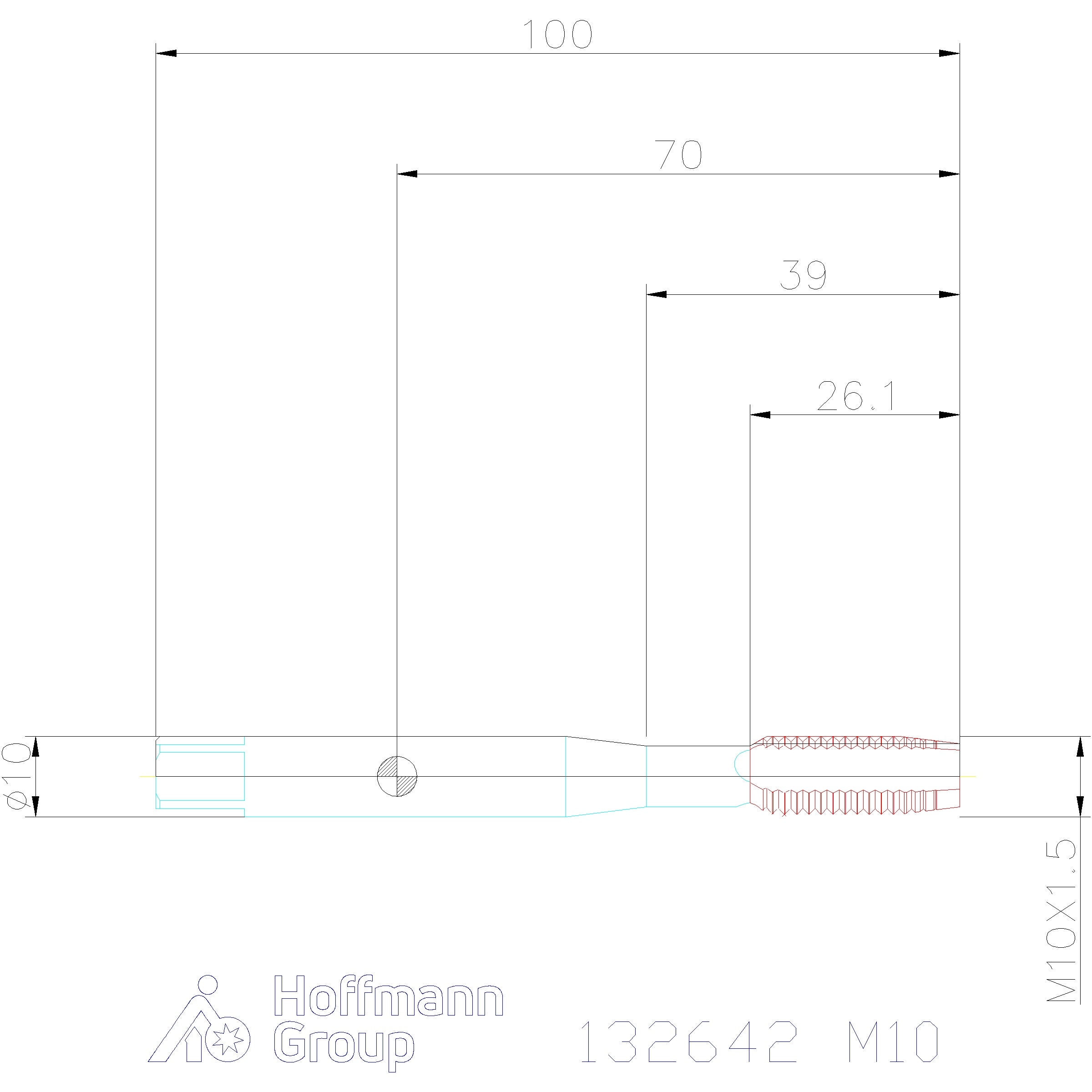

Tekniset tiedot
| Tuotetyyppi | Kierretappi |
|---|---|
| Pinnoite | höyrykarkaistu |
| Sisäinen jäähdytys | ei |
| Kiinnitys | Sylinterivarsi h9:llä |
| Käyttö reikätuypin mukaan | Läpireikiin |
| Lastuamissuunta | Oikea |
| Kierrestandardi | DIN 13 |
| Kylkikulma | 60 astetta |
| Nousuvaihe | B - 4 |
| Kierteitystyökalun tyyppi | Peittokierretappi dynaamiseen työstöön |
| Kierretyyppi | M |
| Normi | DIN 376 |
| Leikkausmateriaali | HSS E |
| Sarja | Vap Tap |
| Toleranssiluokka | ISO 2 6H; ISO 2 6H; ISO 2 6H |
| Kierteen ⌀ | 10 mm |
| Keskiöreiän ⌀ | 8.5 mm |
| Kierretyyppi | M |
| Kierteen nousu | 1.5 mm |
| Normi | DIN 371 |
| Terien lukumäärä z | 3 |
| Lastu-urien lukumäärä | 3 |
| Viistekulma | 8 astetta |
| Varren halkaisija ds | 10 mm |
| Varren neliö □ | 8 mm |
| Kokonaispituus l | 100 mm |
| Toleranssiluokka | ISO 2 6H; ISO 2 6H; ISO 2 6H |
| Kierresyvyys | 30 mm |
| Kierrekoko | M10 |
| Leikkausmateriaali | HSS E |
Media
Tuotetiedot
| Tuotenumero | G132642M10 |
|---|---|
| EAN | 4069515001748 |
