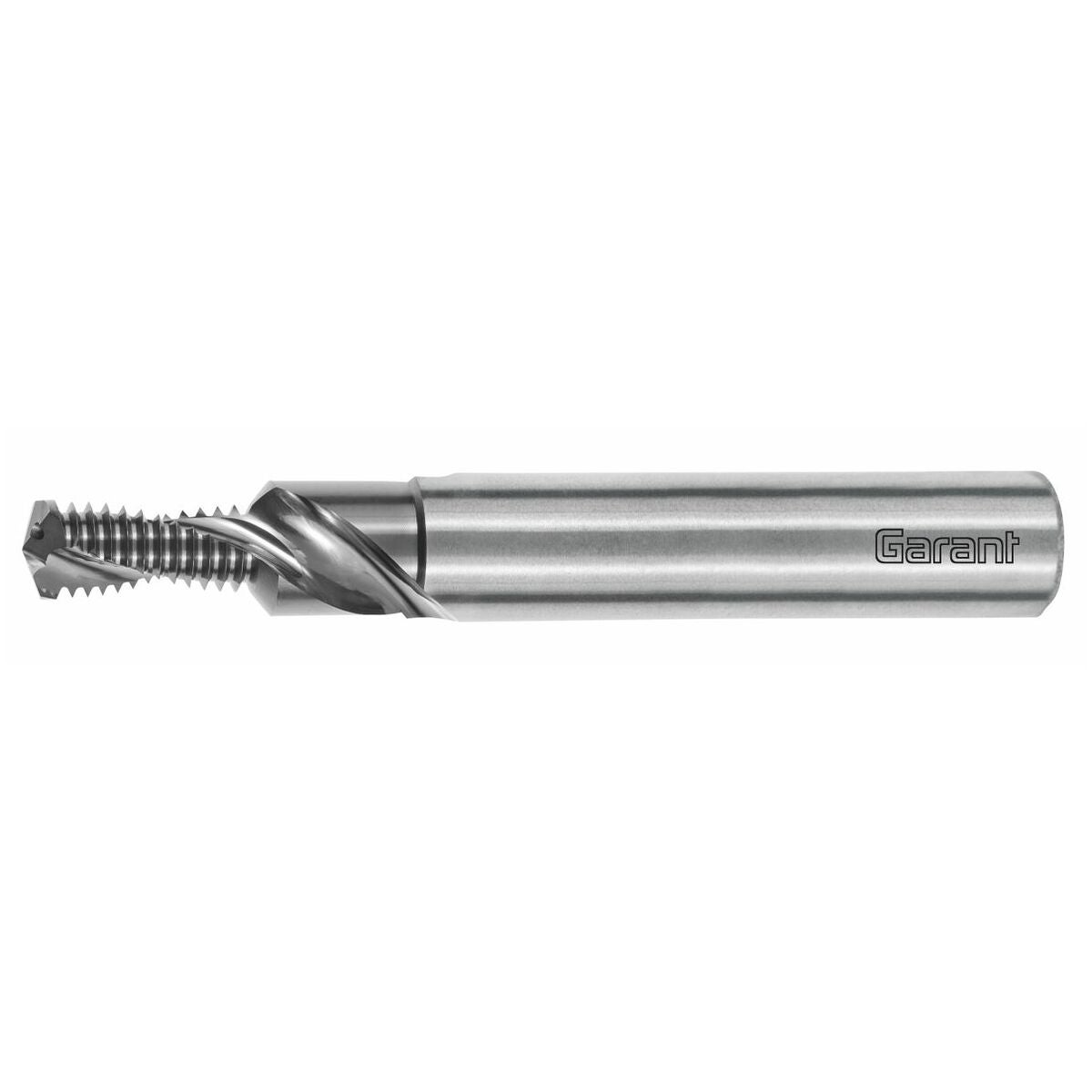

Poraavat kierrejyrsimet 1,5×D TiAlN

!

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki
Garant
Tuotenumero
139511
Varastotilanne
Varastossa
Kierretyyppi: MKierretyyppi: M-LHKylkikulma: 60 astettaLastuava aine: TKMKierrenormi: DIN 13Varsi: DIN 6535 HA, h6Terien lkm Z: 2Käyttö poraustavalla: enintään 1,5×D läpireiälläUpotusviisteen kulma: 90 astetta

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo
Tekniset tiedot Käyttötiedot

Tuotekuvaus

Malli
Korjattu kierreprofiili tarkan sisäkierteen jyrsintään (edellyttää, että tukeva kiinnitys on mahdollista). Upotusporras varren puolella 90° upotusta varten. Suurempi ydindiametri, kaksi kapeaa geometrisesti optimoitua uraa sekä erityinen porankärki takaavat hyvän lastunmuodostuksen ja pienen leikkauspaineen.

Etu
Poraus, upotus ja kierteiden jyrsintä yhdellä ja samalla työkalulla!

Huomautus
Muodot HB ja HE voidaan toimittaa samaan hintaan kuin HA.
Muoto HB: tilaa nro 139511 + 12900 HB.
Muoto HE: tilaa nro 139511 + 12900 HE.
Malli
Sisäinen jäähdytysnesteen syöttö.



Rakenne
Korjattu kierteen profiili tarkan sisäkierteen jyrsintään (edellyttää, että vakaa kiinnitys on mahdollista). Upotuksen porras varren puolella 90° upotusta varten. Suurempi ydinhalkai sija, kaksi kapeaa geometrisesti optimoitua uraa sekä erityinen porankärki takaavat hyvän lastunmuodostuksen ja pienen leikkuupaineen.

Etu
Poraus, upotus ja kierrejyrsintä yhdellä ja samalla työkalulla!

Huomautus
Muodot HB ja HE voidaan toimittaa samaan hintaan kuin HA.
Muoto HB: tilaa nro 139511 + 12900 HB.
Muoto HE: tilaa nro 139511 + 12900 HE.

Käyttötiedot

N
220
N
220
N
330
K
120

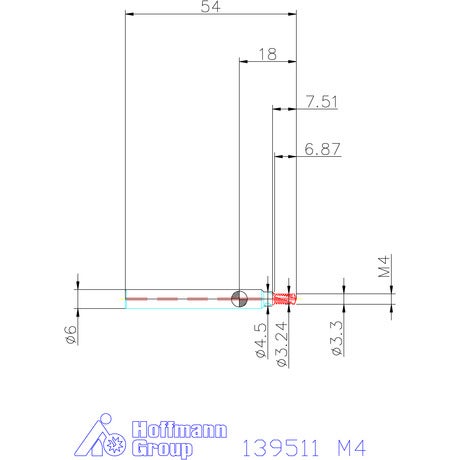

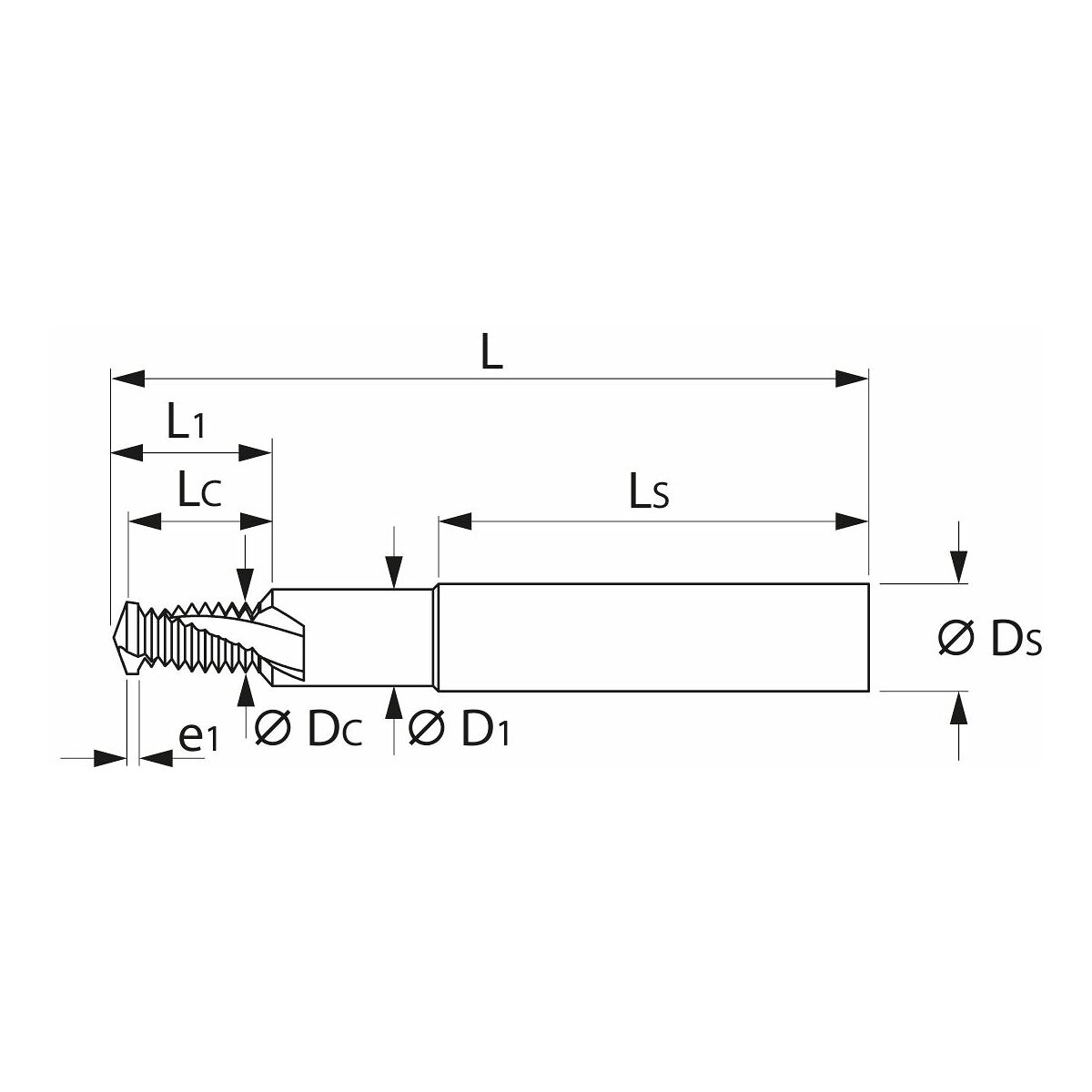

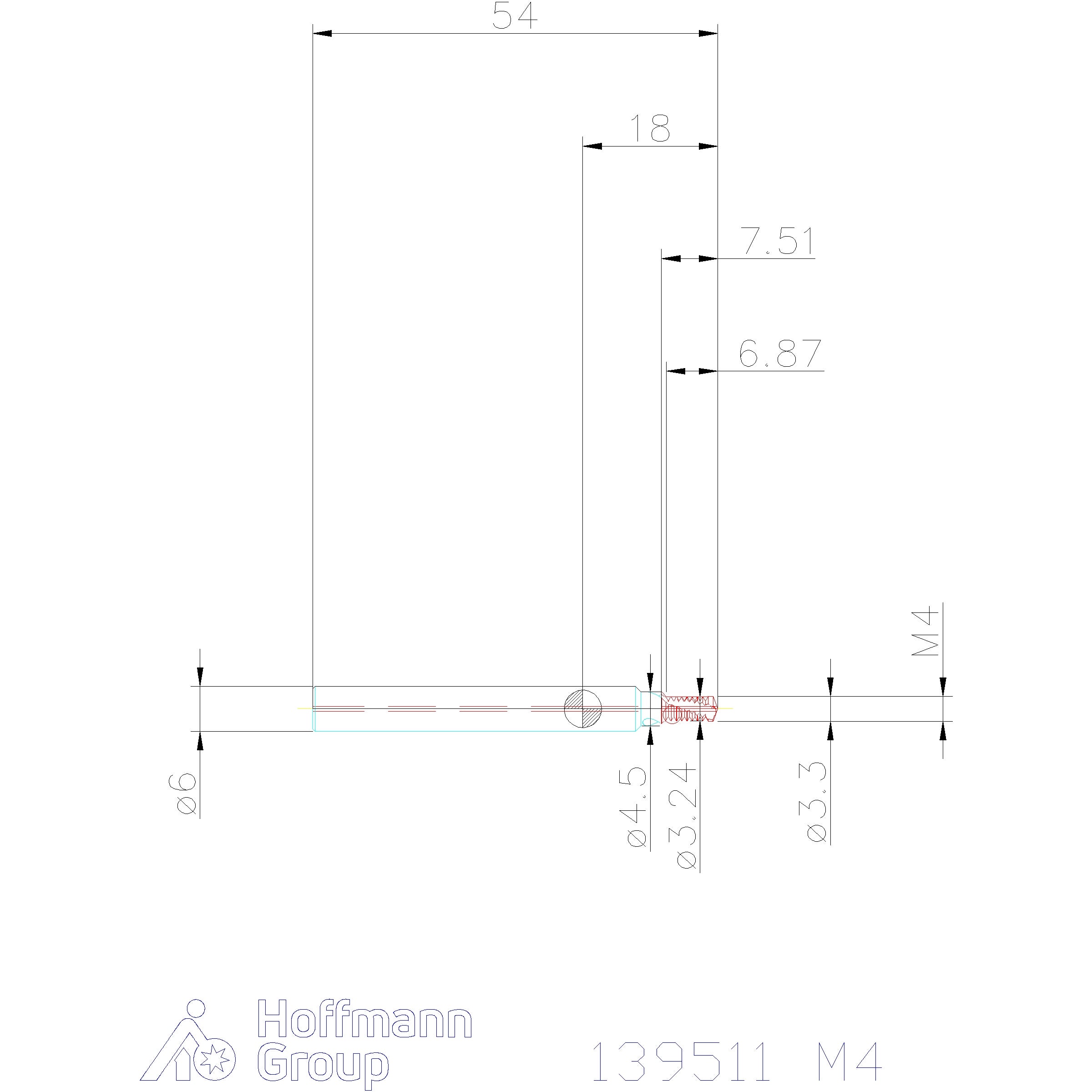

Tekniset tiedot

Kiinnitys DIN 6535 HA, h6
Terien lukumäärä z 2
Upotuksen porraskulma 90 astetta
Varren toleranssi h6
Käyttö reikätuypin mukaan Umpireikiin ja läpireikiin
Kierrestandardi DIN 13
Kierretyyppi M; M-LH
Kylkikulma 60 astetta
Käyttö sisällä/ulkona Sisäpuolinen
Materiaalille (värirengas) Ilman
Pinnoite TiAlN
Tuotetyyppi Poraava kierrejyrsin
Leikkausmateriaali VHM
Syöttö fz alumiinivalussa 0,03 mm
Uran leveys e1 0.7 mm
Kierteen nousu 0.7 mm
Sisäinen jäähdytys kyllä
Halkaisija ⌀ 3.24 mm
Lastu-urien lukumäärä 2
Kierresyvyys 6
Kierrekoko M4
Varren halkaisija ds 6 mm
Kokonaispituus l 54 mm
Varren pituus ls 43 mm
Täysprofiili kyllä; kyllä; kyllä
Kierreprofiili Täysprofiili
Ohjelmoitu arvo upotukselle l1 7.41 mm
Kaulan ⌀ d1 4.5 mm
Leikkuupituus lc 6.8 mm
Täysprofiili kyllä; kyllä; kyllä

Media

ToolScout https://toolscout.com/processdata?articlenumber=139511&lng=fi

Tuotetiedot

Tuotenumero 139511
EAN 4062406393113
