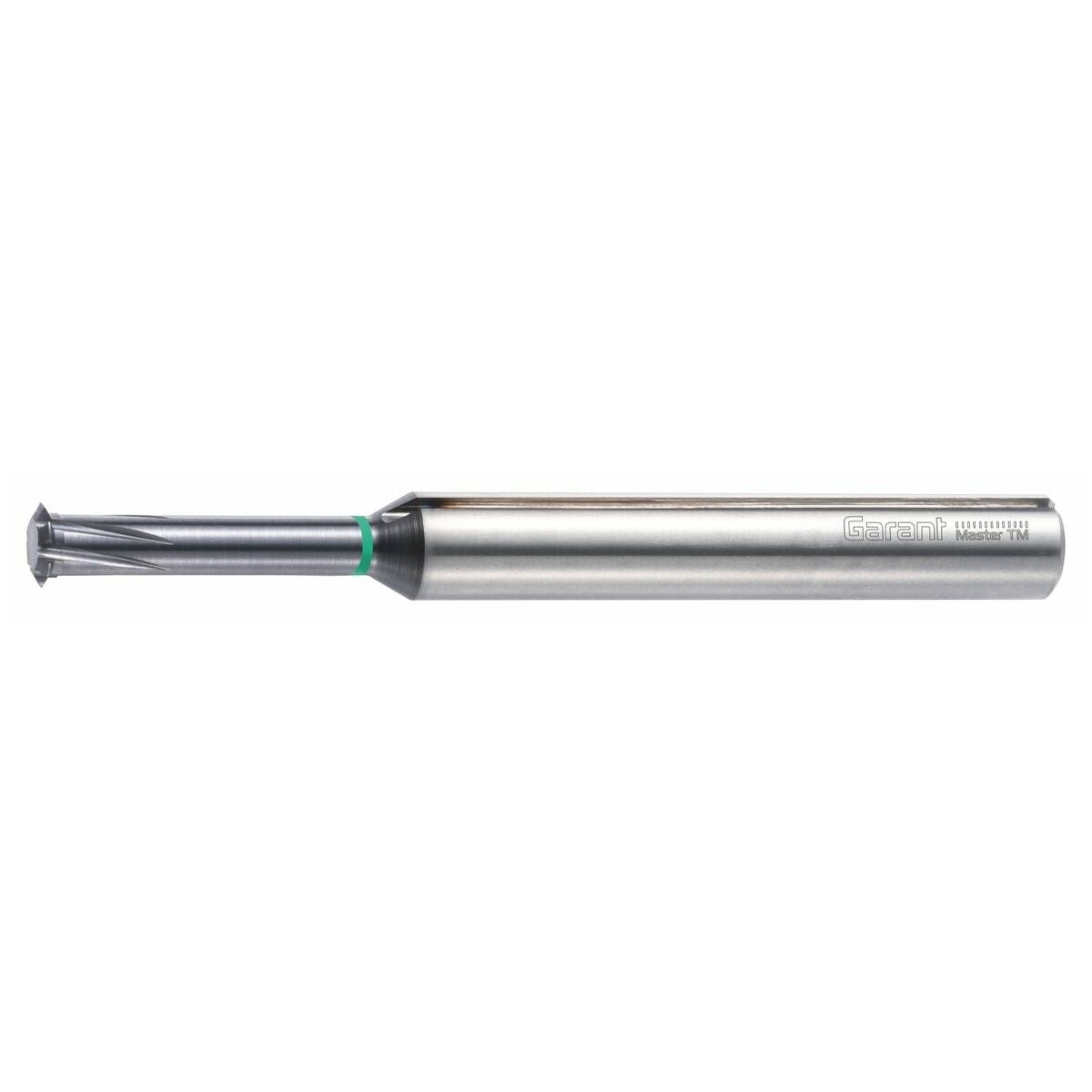

GARANT Master TM HM-kierrejyrsin yhdellä profiililla 3×D AlTiN

!

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki
Garant
Tuotenumero
139625
Varastotilanne
Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo
Tekniset tiedot Käyttötiedot

Tuotekuvaus

Rakenne
HM-kierrejyrsin epätasaisella leikkuujakolla ja lisätyllä leikkuusärmien määrällä. Epätasaisen leikkuujakon ansiosta saavutetaan hiljainen käynti ja pitkä työkalun käyttöikä.
Uusi universaaligeometria ja korkean suorituskyvyn pinnoite käyttöön laajalla materiaalialueella.

  • Selvästi vähentyneet värinät epätasaisen leikkuujakon ansiosta.
  • Lisätty leikkuusärmien määrä.
  • Uusimman sukupolven AlTiN-pohjainen HIPIMS-pinnoite.
  • Korjattu kierremuoto profiloitumisvääristymien estämiseksi.

Etu
Huomattavasti pienempi radiaalinen taipuma kuin monisärmäisillä kierrejyrsimillä. Työkalua voidaan käyttää myös muihin kierreprofiileihin (UN; UN-LH) noususta ja halkaisijasta riippumatta. Katso mahdolliset kierteet yleiskatsauksesta.

Huomautus
Muodot HB ja HE voidaan toimittaa samaan hintaan kuin HA.
Muoto HB: tilaa numerolla 139625 + 129100 HB.
Muoto HE: tilaa numerolla 139625 + 129100 HE.
Rakenne
Aksiaaliset jäähdytysnesteurat varressa.



Rakenne
HM-kierrejyrsin epätasaisella hammasjaolla ja suuremmalla terälukumäärällä. Epätasaisen hammasjaon ansiosta saavutetaan hiljainen käynti ja pitkä työkalun käyttöikä.
Uusi yleisgeometria ja korkean suorituskyvyn pinnoite käyttöön laajalla materiaalialueella.

  • Selvästi vähentyneet värähtelyt epätasaisen hammasjaon ansiosta.
  • Suurempi terälukumäärä.
  • Uusimman sukupolven AlTiN-pohjainen HIPIMS-pinnoite.
  • Korjattu kierteen profiili profiilivääristymien estämiseksi.

Etu
Huomattavasti pienempi radiaalinen taipuma kuin moniteräisissä kierrejyrsimissä. Työkalua voidaan käyttää myös muihin kierreprofiileihin (UN; UN-LH) noususta ja halkaisijasta riippumatta. Katso yleiskatsauksesta mahdolliset kierteet.

Huomautus
Muodot HB ja HE voidaan toimittaa samaan hintaan kuin HA.
Muoto HB: tilaa numerolla 139625 + 129100 HB.
Muoto HE: tilaa numerolla 139625 + 129100 HE.

Käyttötiedot

N
200
N
160
N
190
P
125
P
115
P
110
H
45
H
35
P
80
P
70
M
75
M
70
S
45
N
175
N
150
N
100
N
100

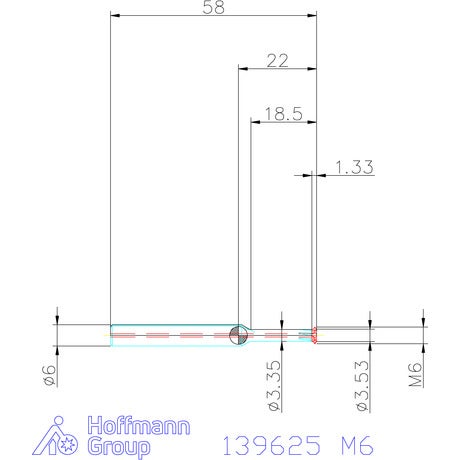

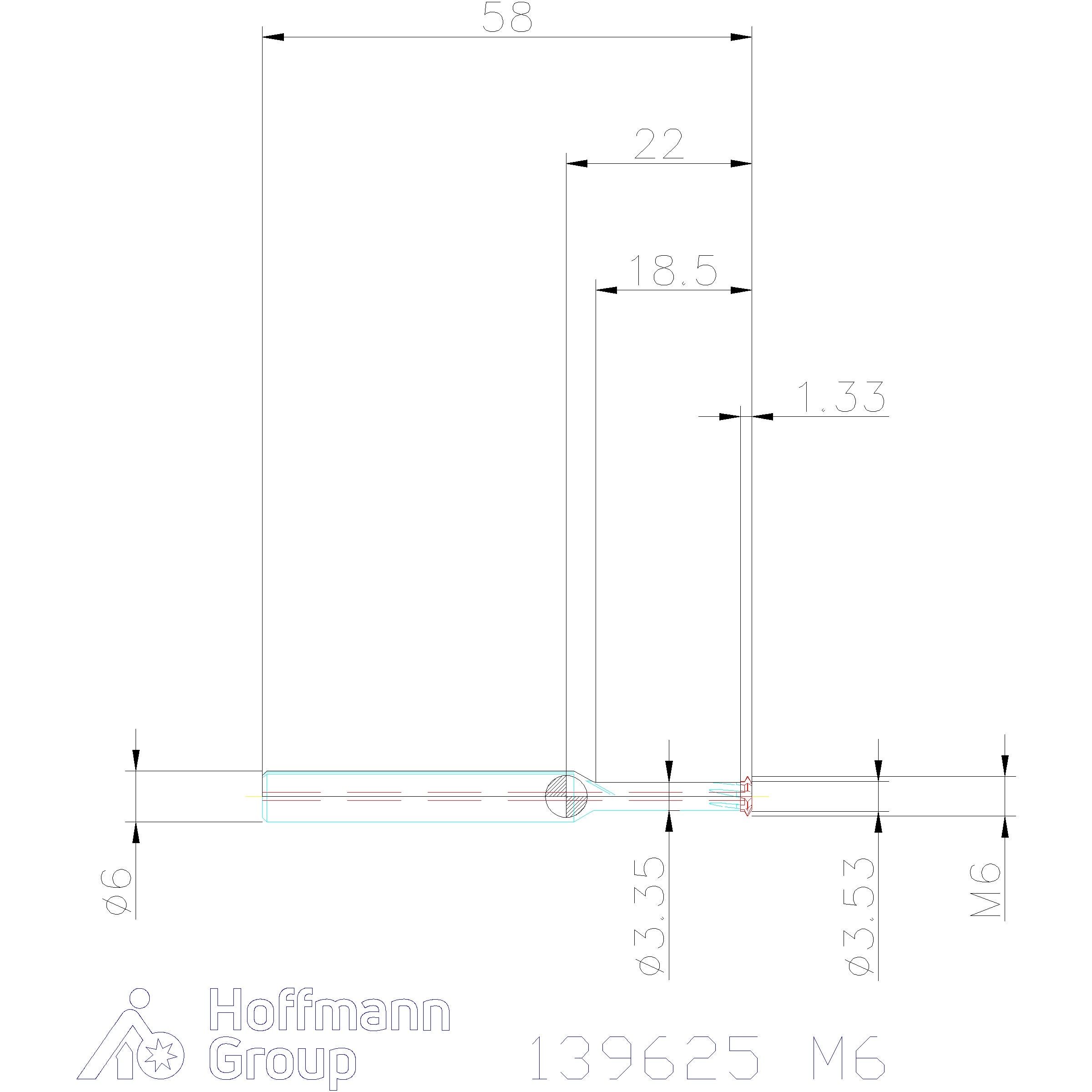

Tekniset tiedot

Kiinnitys DIN 6535 HA, toleranssi h6
Varren toleranssi h6
Käyttö reikätuypin mukaan Umpireikiin ja läpireikiin
Kierrestandardi DIN 13
Kierretyyppi M; M-LH; UN; UN-LH
Kylkikulma 60 astetta
Käyttö sisällä/ulkona Sisäinen
Materiaalille (värirengas) vihreä
Pinnoite AlTiN
Tuotetyyppi Kierrejyrsin
Leikkausmateriaali VHM
Hammastusjako Epäsäännöllinen
Sarja Master TM
Halkaisija ⌀ 4.7 mm
Terien lukumäärä z 6; 6; 6
Sisäinen jäähdytys kyllä
Lastu-urien lukumäärä 6
Kierresyvyys 18 mm
Kierrekoko M6
Syöttö fz teräksessä < 1400 n/mm2 0,04 mm
Varren halkaisija ds 6 mm
Kokonaispituus l 58 mm
Syöttö fz CFK:lle 0.05 mm
Varren pituus ls 36.9 mm
Täysprofiili ei; ei; ei
Leikkuupituus 1.33 mm
Ulkonemispituus l1 18.5 mm
Kierreprofiili Osaprofiili
Kierteen nousujen alue 0.5 - 1 mm
Täysprofiili ei; ei; ei

Media

ToolScout https://toolscout.com/processdata?articlenumber=139625&lng=fi

Tuotetiedot

Tuotenumero 139625
EAN 4067263139980
