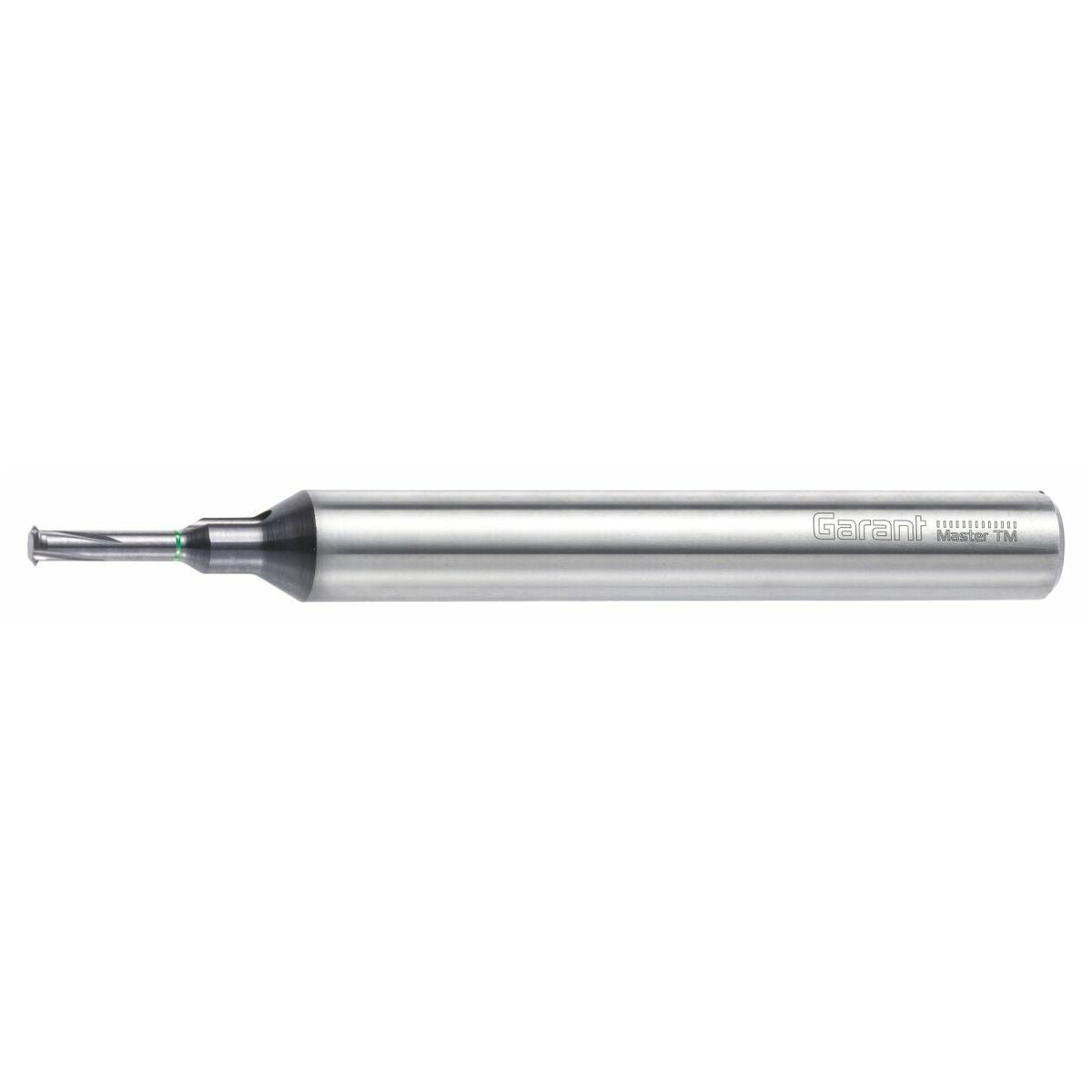

GARANT Master TM HM-kierrejyrsin, yksiprofiilinen 2 × D AlTiN

!

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki
Garant
Tuotenumero
139620
Varastotilanne
Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo
Tekniset tiedot Käyttötiedot

Tuotekuvaus

Rakenne
HM-kierteytysjyrsin epätasaisella hammasjaolla ja suuremmalla leikkuusärmien määrällä. Epätasaisen hammasjaon ansiosta saavutetaan hiljainen käynti ja pitkä työkalun käyttöikä.
Uusi universaaligeometria ja korkean suorituskyvyn pinnoite käyttöön laajalla materiaalivalikoimalla.

  • Voimakkaasti vähentyneet värähtelyt epätasaisen hammasjaon ansiosta.
  • Suurempi leikkuusärmien määrä.
  • Uusimman sukupolven AlTiN-pohjainen HIPIMS-pinnoite.
  • Korjattu kierreprofiili profiilivääristymien estämiseksi.

Etu
Huomattavasti pienempi radiaalinen taipuma kuin monileikkuisten kierteytysjyrsinten kohdalla. Työkalua voidaan käyttää myös muille kierreprofiileille (UN; UN-LH) noususta ja halkaisijasta riippumatta. Katso yleiskatsauksesta mahdolliset kierteet.

Huomautus
Muodot HB ja HE voidaan toimittaa samaan hintaan kuin HA.
Muoto HB: tilaa nro 139620 + 129100 HB.
Muoto HE: tilaa nro 139620 + 129100 HE.
Rakenne
Rinnakkaiset jäähdytyskanavat.



Malli
HM-kierrejyrsin epätasaisella teräjaolla ja suuremmalla terien määrällä. Epätasaisen teräjaon ansiosta saavutetaan hiljainen käynti ja pitkä työkalun käyttöikä.
Uusi universaaligeometria ja suorituskykyinen pinnoite käyttöön laajalla materiaalialueella.

  • Selvästi vähentyneet värinät epätasaisen teräjaon ansiosta.
  • Lisääntynyt terien määrä.
  • Uusimman sukupolven AlTiN-pohjainen HIPIMS-pinnoite.
  • Korjattu kierreprofiili profiilivääristymien estämiseksi.

Etu
Huomattavasti pienempi radiaalinen taipuma kuin monihampaisilla kierrejyrsimillä. Työkalua voidaan käyttää myös muille kierreprofiileille (UN; UN-LH) noususta ja halkaisijasta riippumatta. Katso mahdollisten kierteiden yleiskuva.

Huomautus
Muodot HB ja HE voidaan toimittaa samaan hintaan kuin HA.
Muoto HB: tilaa nro 139620 + 129100 HB.
Muoto HE: tilaa nro 139620 + 129100 HE.

Käyttötiedot

N
220
N
180
N
220
P
140
P
130
P
120
H
45
H
35
P
90
P
80
M
82
M
75
S
50
N
200
N
150
N
100
N
100

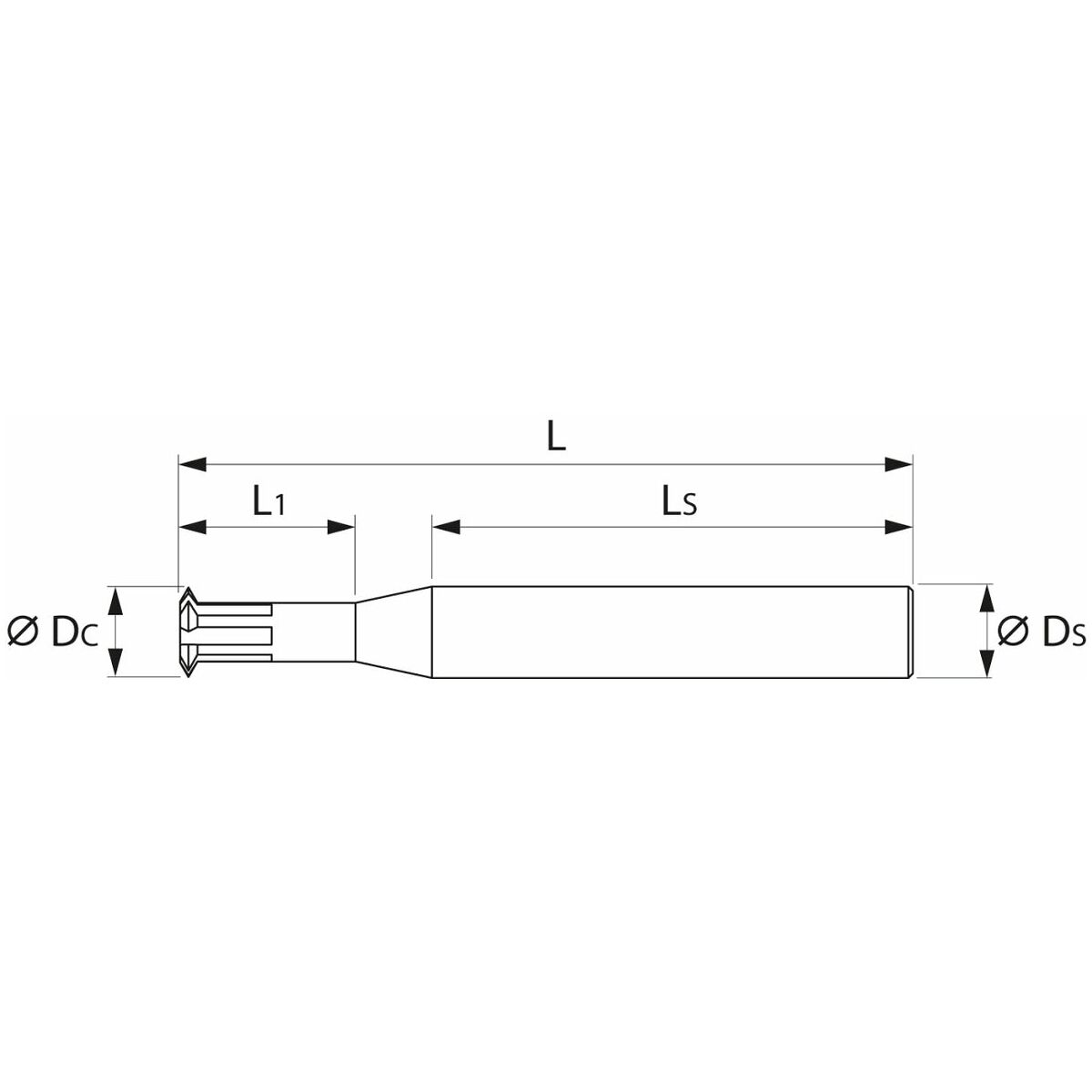

Tekniset tiedot

Kiinnitys DIN 6535 HA, h6
Varren toleranssi h6
Käyttö reikätuypin mukaan Umpireikiin ja läpireikiin
Kierrestandardi DIN 13
Kierretyyppi M; M-LH; UN; UN-LH
Kylkikulma 60 astetta
Käyttö sisällä/ulkona Sisäpuolinen
Materiaalille (värirengas) vihreä
Pinnoite AlTiN
Tuotetyyppi Kierrejyrsin
Leikkausmateriaali VHM
Hammastusjako Epäsäännöllinen
Sarja Master TM

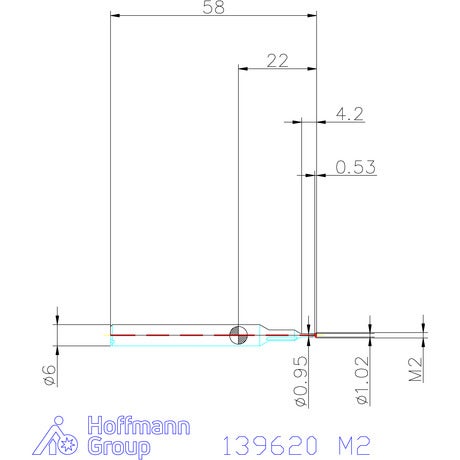

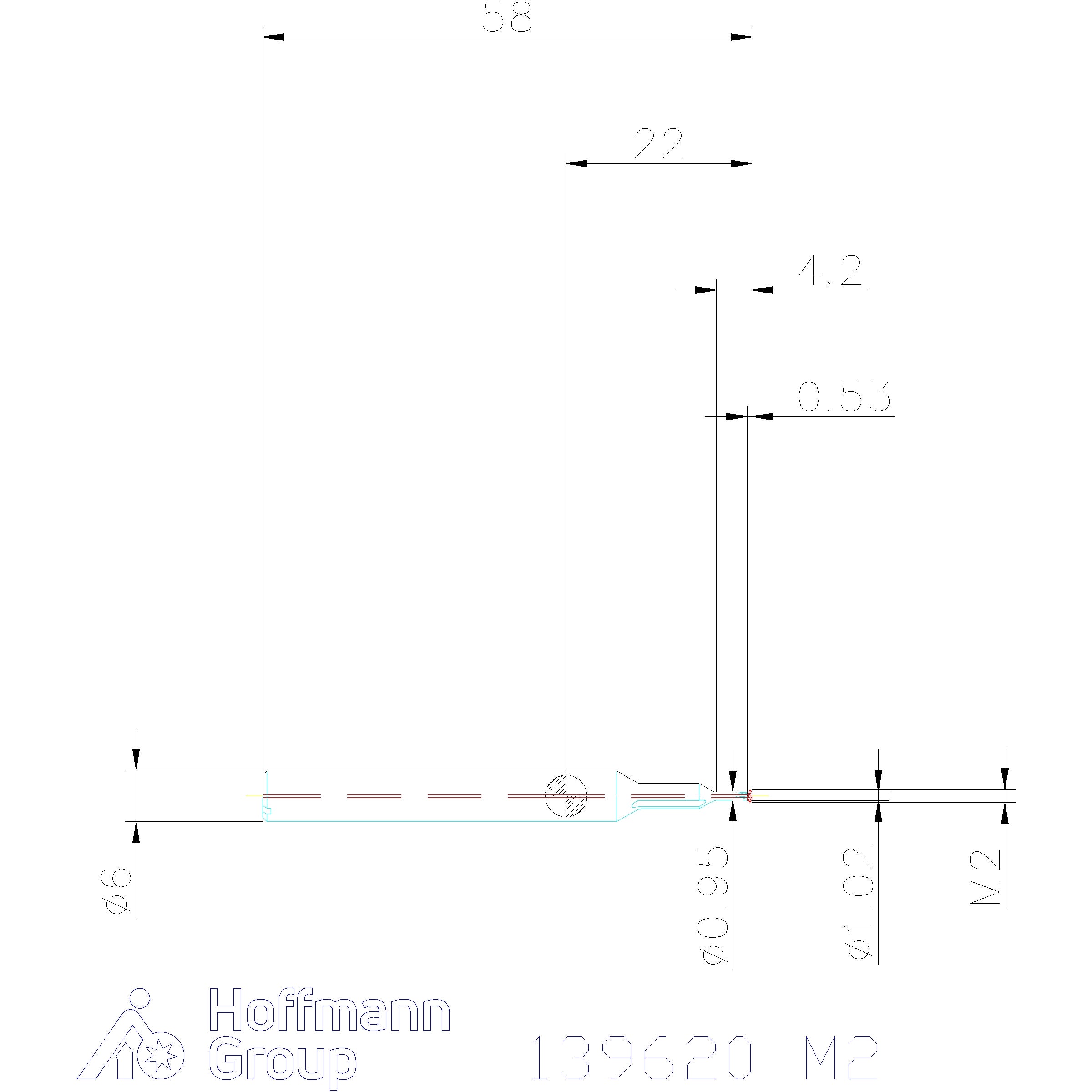

Halkaisija ⌀ 1,51 mm
Terien lukumäärä z 4; 4; 4
Sisäinen jäähdytys kyllä
Lastu-urien lukumäärä 4
Kierresyvyys 4 mm
Kierrekoko M2
Syöttö fz teräksessä < 1400 n/mm2 0,008 mm
Varren halkaisija ds 6 mm
Kokonaispituus l 58 mm
Syöttö fz CFK:lle 0,007 mm
Varren pituus ls 42 mm
Täysprofiili ei; ei; ei
Leikkuupituus 0,53 mm
Ulkonemispituus l1 4.2 mm
Kierreprofiili Osaprofiili
Kierteen nousujen alue 0,15–0,4 mm
Täysprofiili ei; ei; ei

Media

ToolScout https://toolscout.com/processdata?articlenumber=139620&lng=fi

Tuotetiedot

Tuotenumero 139620
EAN 4067263139829
