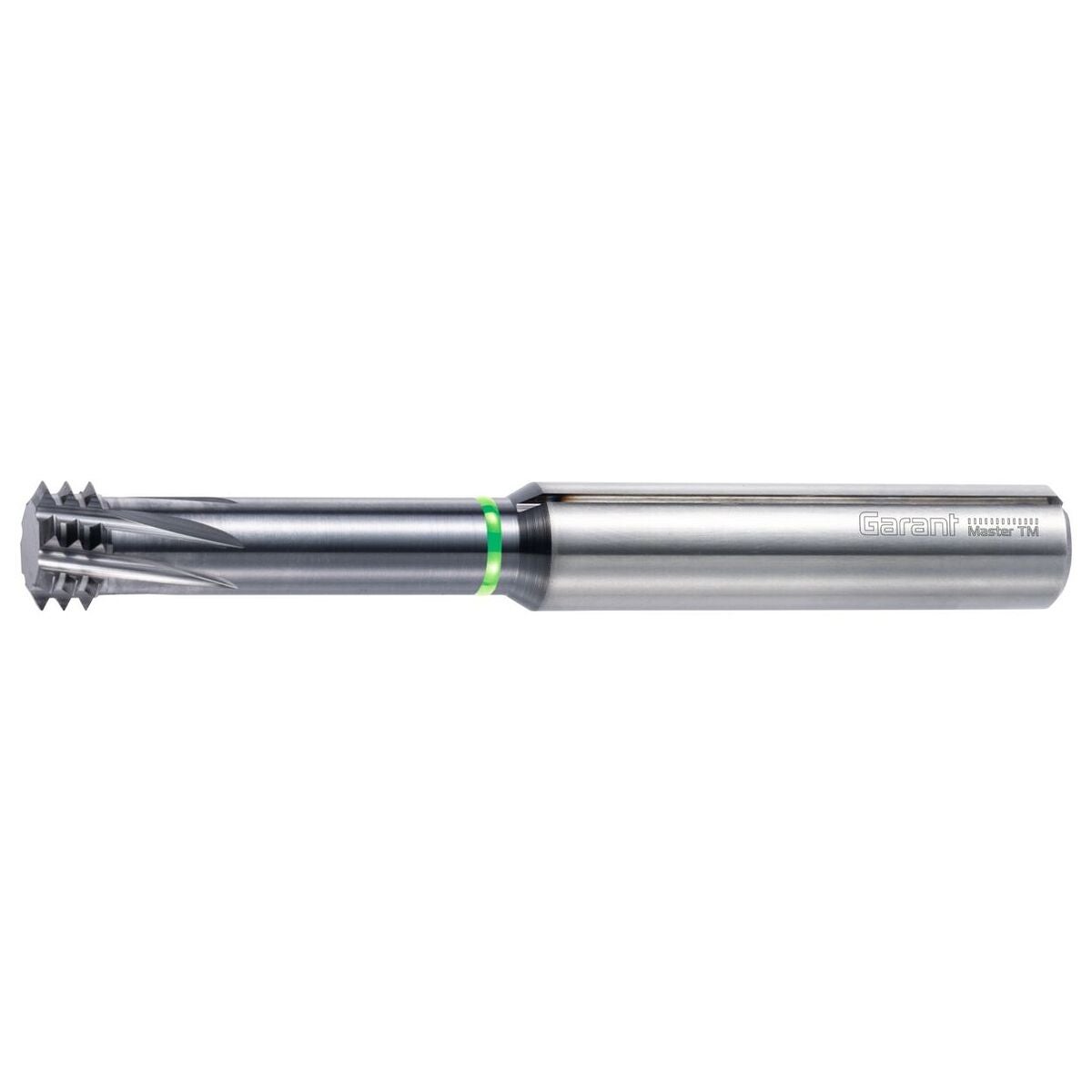

GARANT Master TM -täyskovametallinen kierteitysjyrsin, kolme profiilia 2×D AlTiN

!

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki
Garant
Tuotenumero
139631
Varastotilanne
Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo
Tekniset tiedot Käyttötiedot

Tuotekuvaus

Rakenne
HM-kierteenjyrsin epätasaisella hampaanjaolla ja suuremmalla hampaiden määrällä. Epätasaisen hampaanjaon ansiosta saavutetaan hiljainen käynti ja pitkä työkalun käyttöikä.
Uudelleenkehitetty yleisgeometria ja korkean suorituskyvyn pinnoite käyttöön laajalla materiaalivalikoimalla.

  • Voimakkaasti vähentyneet värinät epätasaisen hampaanjaon ansiosta.
  • Suurempi hampaiden määrä.
  • Uusimman sukupolven AlTiN-pohjainen HIPIMS-pinnoite.
  • Korjattu kierreprofiili profiilivääristymien estämiseksi.

Etu
Selvästi pienempi radiaalinen taipuma kuin monihampaisilla kierteenjyrsimillä. Varren aksiaaliset jäähdytysurat optimaalista lastunpoistoa varten.

Käyttötiedot
Sylinterimäiselle Whitworth-putkikierteelle DIN-ISO 228/1 (ei kierretiivistäviin liitoksiin).
Sopii sekä sisä- että ulkokäyttöön.

Huomautus
Muodot HB ja HE voidaan toimittaa samaan hintaan kuin HA.
Muoto HB: tilaa numerolla 139631 + 129100 HB.
Muoto HE: tilaa numerolla 139631 + 129100 HE.
Huomautus
Voidaan käyttää myös kierrekoon G5/8 – G7/8 valmistukseen



Rakenne
Täyskovametallinen kierteitysjyrsin epätasaisella hampaistuksella ja suuremmalla terien määrällä. Epätasaisen hampaistuksen ansiosta saavutetaan hiljainen käynti ja pitkä työkalun käyttöikä.
Uusi universaaligeometria ja suorituskykyinen pinnoite käyttöön laajalla materiaalialueella.

  • Tärinät voimakkaasti pienentyneet epätasaisen hampaistuksen ansiosta.
  • Lisääntynyt terien määrä.
  • Uusimman sukupolven AlTiN-pohjainen HIPIMS-pinnoite.
  • Korjattu kierreprofiili profiilivääristymien estämiseksi.

Etu
Selvästi pienempi radiaalinen taipuma kuin moniteräisillä kierteitysjyrsimillä. Varren aksiaaliset jäähdytysurat optimaaliseen lastunpoistoon.

Käyttötiedot
Sylinteriselle Whitworth-putkikierteelle DIN-ISO 228/1 (ei kierretiivistäville liitoksille).
Sopii sekä sisä- että ulkokäyttöön.

Huomautus
Muodot HB ja HE voidaan toimittaa samaan hintaan kuin HA.
Muoto HB: tilaa nro 139631 + 129100 HB.
Muoto HE: tilaa nro 139631 + 129100 HE.

Käyttötiedot

N
200
N
160
N
190
P
125
P
115
P
110
H
45
H
35
P
80
P
70
M
75
M
70
S
45
N
175
N
150
N
100
N
100

Tekniset tiedot

Kiinnitys DIN 6535 HA, h6:lla
Varren toleranssi h6
Käyttö reikätuypin mukaan Umpireikiin ja läpireikiin
Kylkikulma 55 astetta
Käyttö sisällä/ulkona Sisä- ja ulkopuolelta
Materiaalille (värirengas) vihreä
Pinnoite AlTiN
Tuotetyyppi Kierteitysjyrsin
Leikkausmateriaali VHM
Sisäinen jäähdytys kyllä
Hammastusjako epäsäännöllinen
Sarja Master TM; Master TM; Master TM

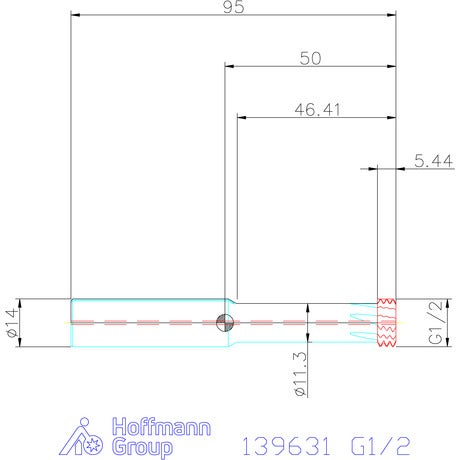

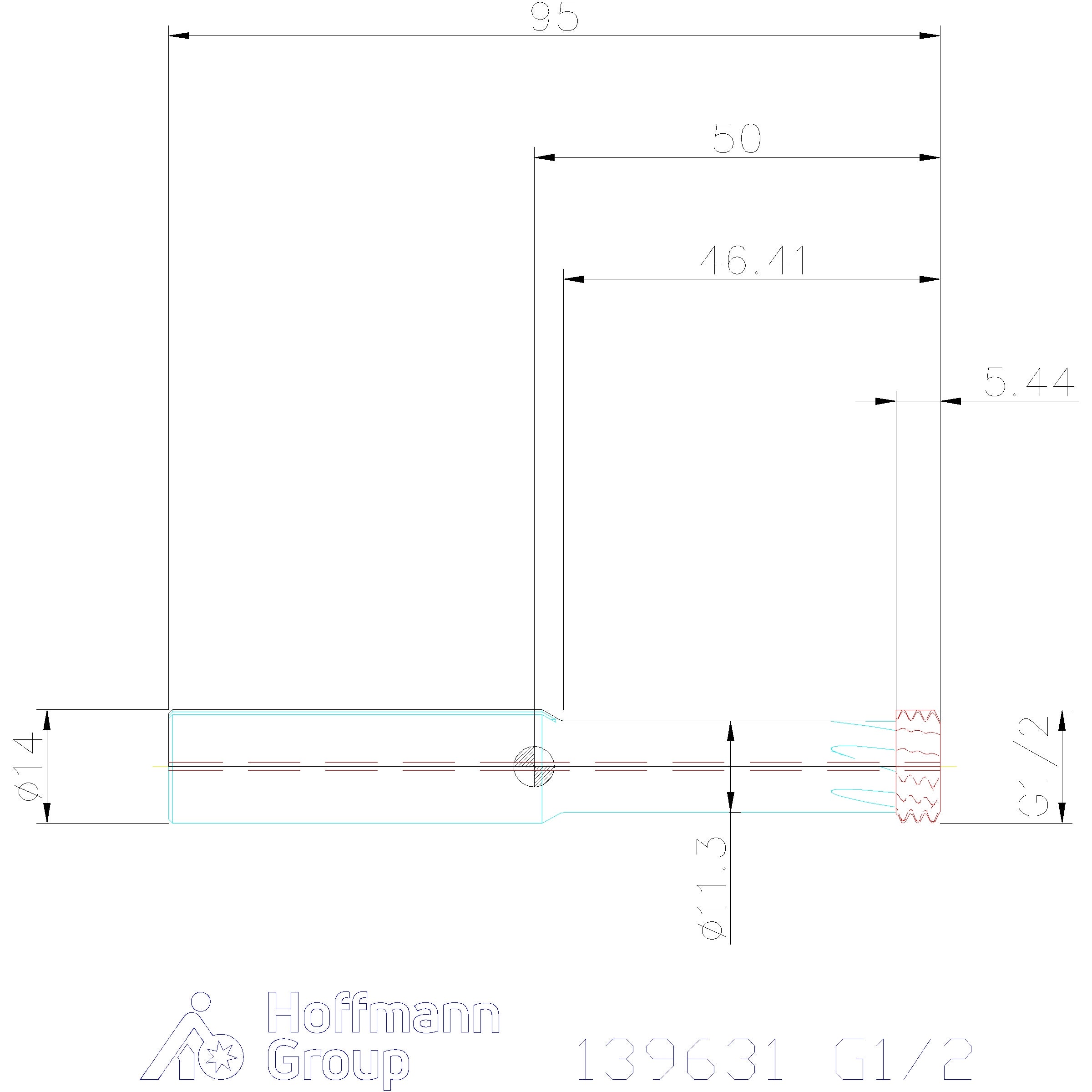

Halkaisija ⌀ 13.95 mm
Kierteen nousu 1.814 mm
Terien lukumäärä z 6
Sisäinen jäähdytys kyllä
Lastu-urien lukumäärä 6
Kierresyvyys 46.4 mm
Kierrekoko G1/2

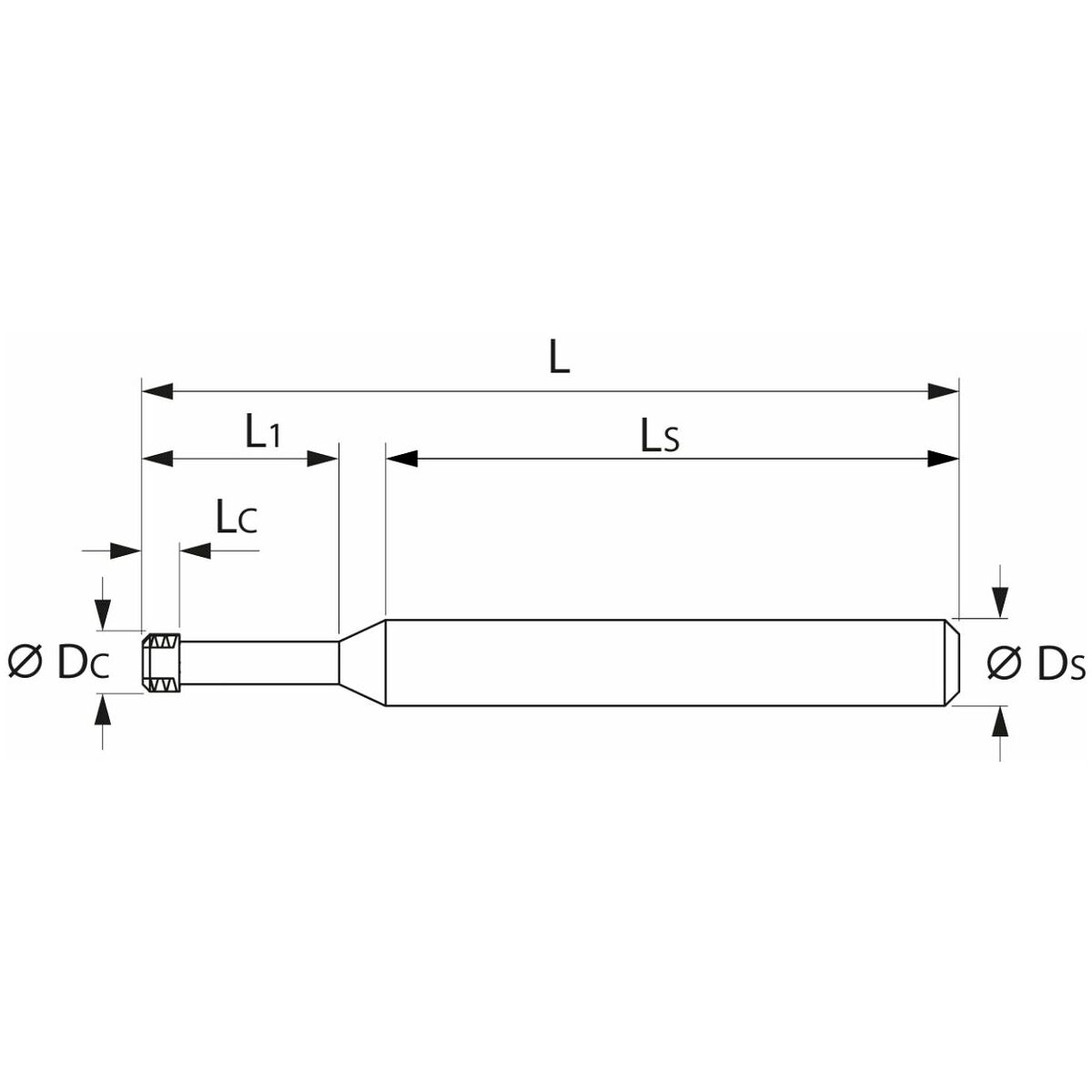

Varren halkaisija ds 14 mm
Kokonaispituus l 95 mm
Varren pituus ls 45.9 mm
Täysprofiili kyllä
Kierreprofiili Täysprofiili
Leikkuupituus lc 5.44 mm
Käyttö reikätuypin mukaan Umpireikiin ja läpireikiin
Kierrosta tuumaa kohti 14
Sarja Master TM; Master TM; Master TM
Syöttö fz CFK:lle 0,12 mm
Syöttö fz teräksessä < 1400 n/mm2 0,1 mm
Ulkonemispituus l1 46.4 mm
Sarja Master TM; Master TM; Master TM
Käyttö Sisä ja ulko; Sisä ja ulko; Sisä ja ulko

Media

ToolScout https://toolscout.com/processdata?articlenumber=139631&lng=fi

Tuotetiedot

Tuotenumero 139631
EAN 4069515023696
