SOMT....20ER-LD CA6535 14

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki: Kyocera
Tuotenumero: G22208414
Varastotilanne: 30kpl Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo

Tekniset tiedot Käyttötiedot Liittyvät

Tuotekuvaus

Malli

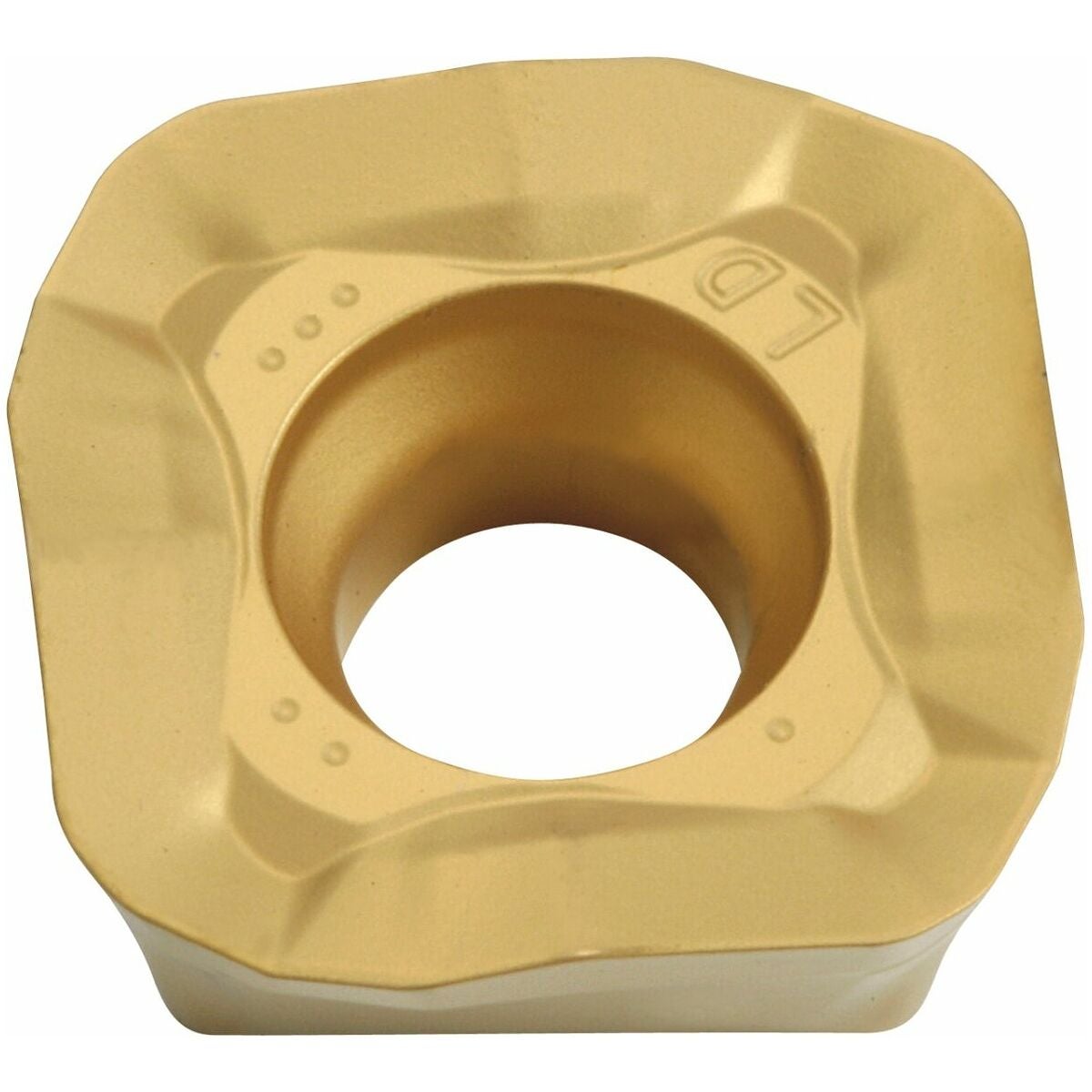

Vaihtoterä, jossa neljä leikkuusärmää ja kuperat terät pienille leikkausvoimille.

Käyttötiedot
LD-geometria soveltuu myös suuriin lastuamissyvyyksiin (a_{p max} = 5 mm) kohtuullisilla syöttönopeuksilla.
Ei saa käyttää rampituksessa, heliksi- ja profiilijyrsinnässä eikä jyrkillä seinämillä.

Huomautus
Ohjearvot, kun a_e = 0,3×D.

Käyttötiedot

Tekniset tiedot

Laatu/tyyppi	CA6535
Vaihtojen/leikkausten määrä	4
Tuotetyyppi	Jyrsintään tarkoitetut kääntöterät
Leikkausmateriaali	VHM
Usp1	SOMT....20ER-LD
Usp2	CA6535
Syöttö f_z per hammas	0,03–1,2 mm

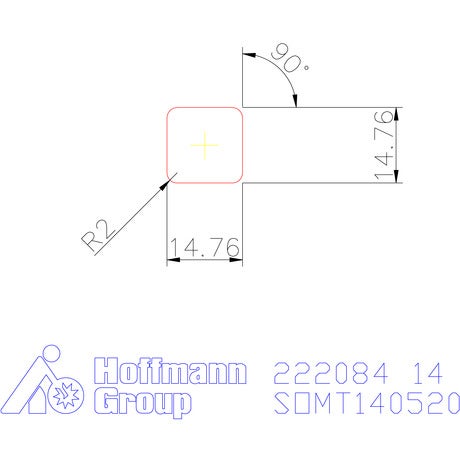

ISO-koodi vaihtoteräpalalle	SOMT....20ER-LD
Lastuamissyvyys a_{p min}	0.2 mm
Syöttö f_z per hammas	0,03–1,2 mm
Kulmasäde	2 mm
Leikkuupaksuus e	5.56 mm
Teräpalojen vapautuskulma	16 astetta
ISO-koodi vaihtoteräpalalle	SOMT140520-ER-LD; SOMT140520-ER-LD; SOMT140520-ER-LD
ISO-koodi vaihtoteräpalalle	SOMT....20ER-LD
Vaihtoterän koko	14
Ohjelmointisäde a_{p max}:lla	5 mm
Tyyppi	S
Jyrsintäsyvyys a_{p max.}	5 mm
Korjauskerroin f_z	2.5
Suurin sahaussyvyys a_{p max} jyrsimällä	5 mm
Ohjelmointisäde a_{p max}:lla	5 mm
Vaihtojen/leikkausten määrä	4
