SOMT....20ER-GM PR1535 14

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo

Tekniset tiedot Käyttötiedot Liittyvät

Rakenne

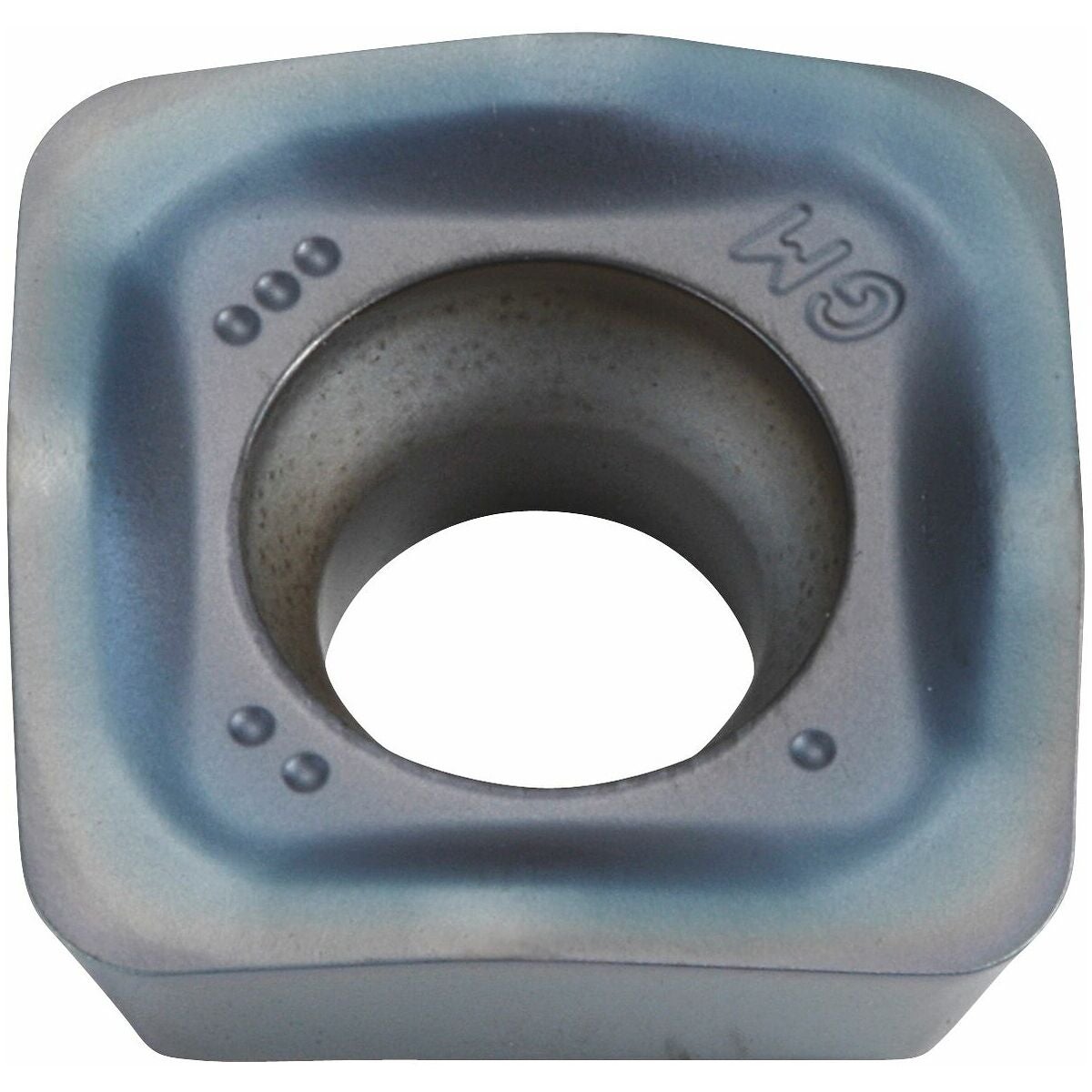

Vaihtoterä, jossa neljä teräsärmää ja kuperat leikkuusärmäät alhaisia leikkuuvoimia varten.

Käyttötiedot
GM-geometria on ensisijainen valinta yleiskoneistukseen.

Huomautus
Ohjearvot a_e:lle = 0,3×D.

Laatu/tyyppi	PR1535
Vaihtojen/leikkausten määrä	4
Tuotetyyppi	Jyrsinnän kääntöterät
Leikkausmateriaali	VHM
Usp1	SOMT....20ER-GM
Usp2	PR1535
Syöttö f_z per hammas	0,5 − 1,8 mm
ISO-koodi vaihtoteräpalalle	SOMT....20ER-GM
Lastuamissyvyys a_{p min}	0.15 mm
Syöttö f_z per hammas	0,5 − 1,8 mm

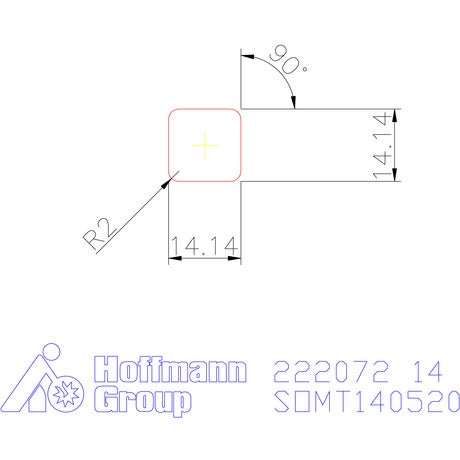

Kulmasäde	2 mm
Leikkuupaksuus e	5.56 mm
Teräpalojen vapautuskulma	16 astetta
ISO-koodi vaihtoteräpalalle	SOMT140520-ER-GM; SOMT140520-ER-GM; SOMT140520-ER-GM
ISO-koodi vaihtoteräpalalle	SOMT....20ER-GM
Vaihtoterän koko	14
Ohjelmointisäde a_{p max}:lla	3.5 mm
Tyyppi	INOX
Jyrsintäsyvyys a_{p max.}	2 mm
Korjauskerroin f_z	2.5
Suurin sahaussyvyys a_{p max} jyrsimällä	3.5 mm
Ohjelmointisäde a_{p max}:lla	3.5 mm
Vaihtojen/leikkausten määrä	4
