SOMT....20ER-GM CA6535 14

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo

Tekniset tiedot Käyttötiedot Liittyvät

Malli

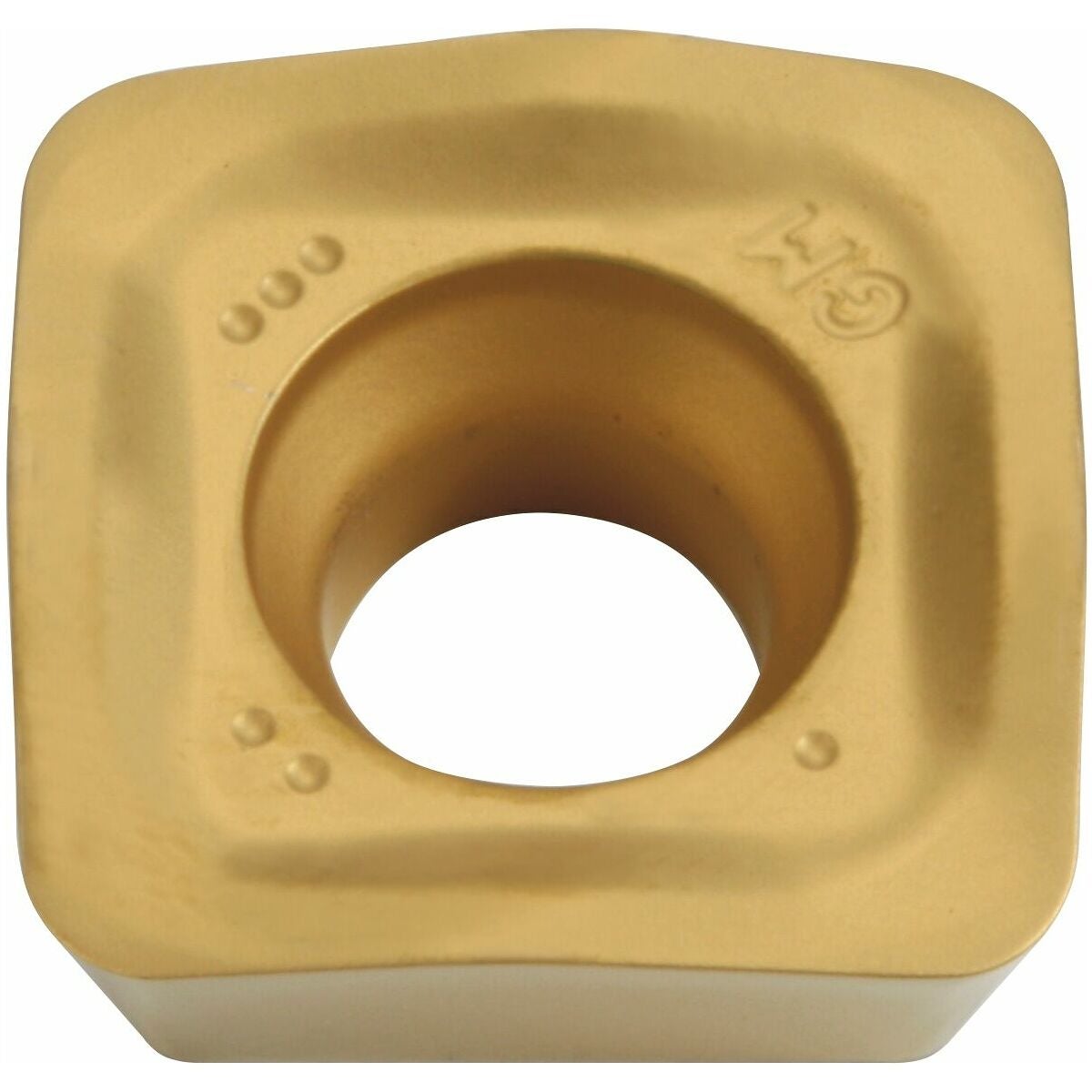

Kääntöteräpala, jossa neljä lastuavaa särmää ja kuperat teräsärmät alhaisia leikkausvoimia varten.

Käyttöarvot
GM-geometria on ensisijainen valinta yleiskoneistukseen.

Huomautus
Ohjearvot: a_e = 0,3×D.

Laatu/tyyppi	CA6535
Vaihtojen/leikkausten määrä	4
Tuotetyyppi	Vaihtoterä jyrsintään
Leikkausmateriaali	VHM
Usp1	SOMT....20ER-GM
Usp2	CA6535
Syöttö f_z per hammas	0,5 − 1,2 mm
ISO-koodi vaihtoteräpalalle	SOMT....20ER-GM
Lastuamissyvyys a_{p min}	0.15 mm
Syöttö f_z per hammas	0,5 − 1,2 mm

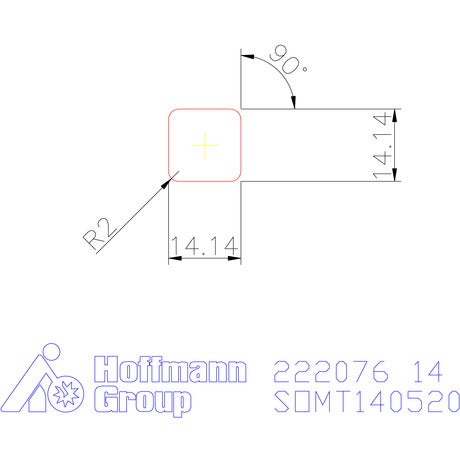

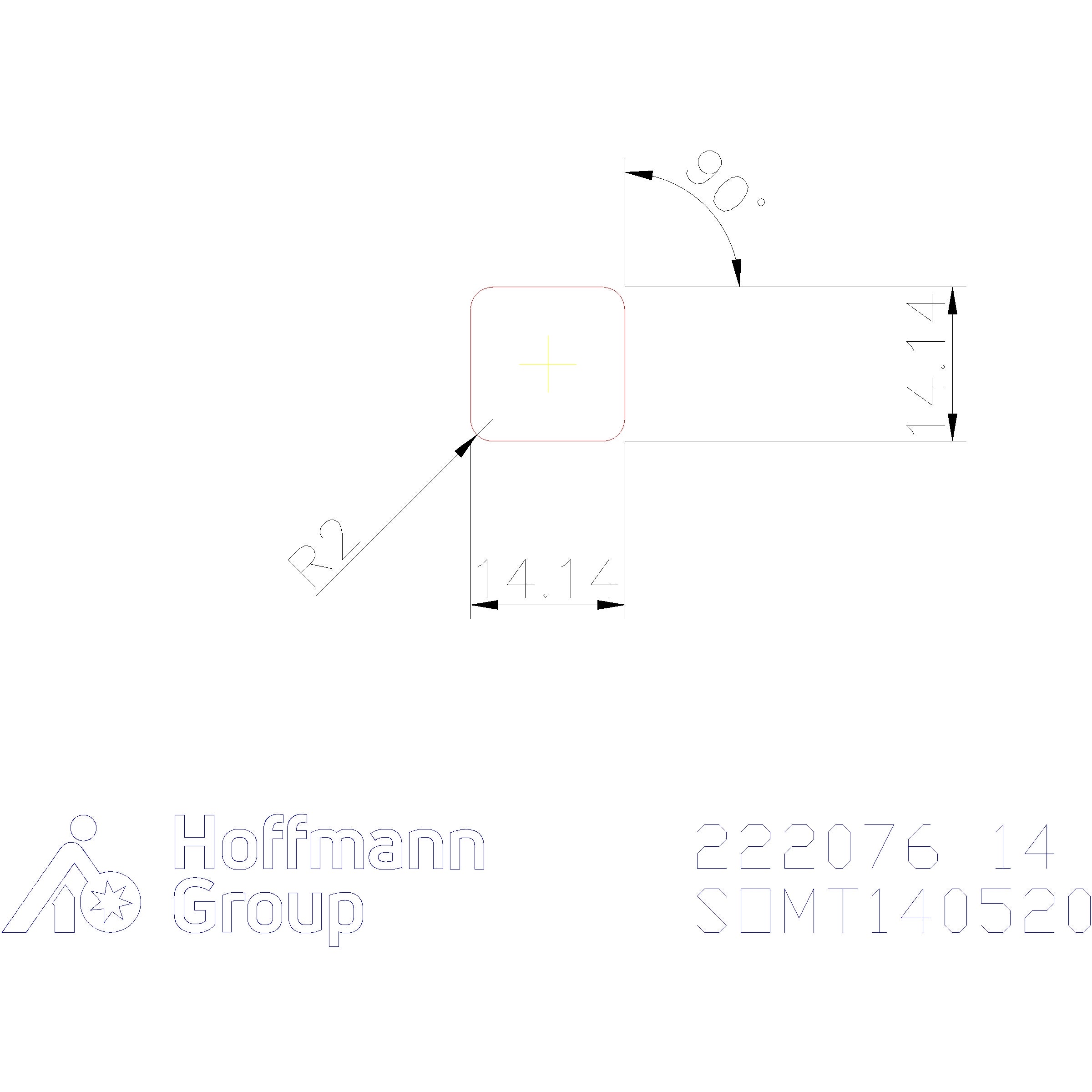

Kulmasäde	2 mm
Leikkuupaksuus e	5.56 mm
Teräpalojen vapautuskulma	16 astetta
ISO-koodi vaihtoteräpalalle	SOMT140520-ER-GM; SOMT140520-ER-GM; SOMT140520-ER-GM
ISO-koodi vaihtoteräpalalle	SOMT....20ER-GM
Vaihtoterän koko	14
Ohjelmointisäde a_{p max}:lla	3.5 mm
Tyyppi	S
Jyrsintäsyvyys a_{p max.}	2 mm
Korjauskerroin f_z	2.5
Suurin sahaussyvyys a_{p max} jyrsimällä	3.5 mm
Ohjelmointisäde a_{p max}:lla	3.5 mm
Vaihtojen/leikkausten määrä	4
