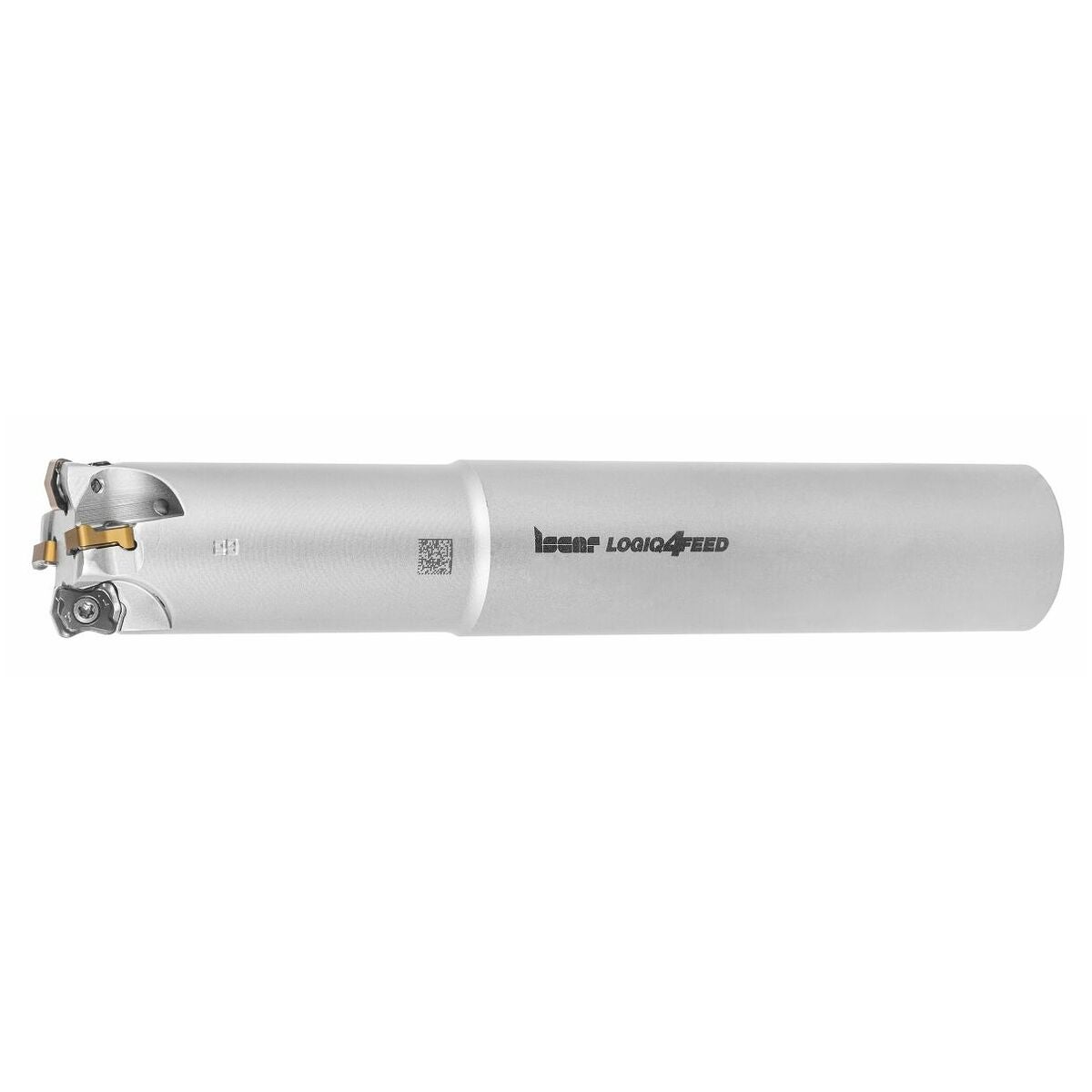

LOGIQ4FEED suurensyötön jyrsin lieriövarsi 16/2
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Innovatiivinen syöttöjyrsintäjärjestelmä tehokkaaseen rouhintaan – erityisesti syvien onteloiden työstöön, esim. työkalu- ja muottivalmistuksessa sekä ilmailu- ja avaruusteollisuudessa. Sisäpuolelta sorvatulla vaihtoterällä on toissijainen leikkuusärmä, joka takaa suuremman lastunpoistokapasiteetin vinossa upotuksessa.
Varaosa
Ruuvisarja vaihtoterille nro 229695 2 (TX7; 0,9 Nm).
Tekniset tiedot
| Jyrsinkäyttö | Kiertojyrsintä; Rampaaminen; Rampaaminen |
|---|---|
| Varren malli | Sylinterimäinen varsi; Sylinterimäinen varsi; Sylinterimäinen varsi |
| Työstöstrategia | HPC |
| Tuotetyyppi | Kopiointijyrsimet |
| Usp1 | sylinterivarren kanssa |
| Sisäinen jäähdytys | kyllä |
| Varren halkaisija ds h6 | 16 mm |
| Kokonaispituus ltot | 120 mm |
| Sopivat kääntöterät | XNMU040310..; XNMU040310..; XNMU040310.. |
| ⌀ d3 | 8,6 mm |
| Spiraalijyrsintä ⌀ dmax | 31 mm |
| Spiraalijyrsintä ⌀ dmin | 24,6 mm |
| Ramppauskulma αmax | 4,3 astetta |
| Ramppauspituus l αmax:lle | 6.6 mm |
| Asetuskulma κ | 17 astetta |
| Aksiaalinen lastuamis-/vapautuskulmatyökalu | -8 astetta |
| Fz-heliksi | 0,8 |
| Suurin syöttö, vaihtoterälevy seks | 0.5 mm |
| Sisäinen jäähdytys | kyllä |
| Halkaisija ⌀ | 16 mm |
| Terien lukumäärä z | 2 |
| Ulkonemispituus l1 | 30 mm |
| Sopivat kääntöterät | XNMU040310..; XNMU040310..; XNMU040310.. |
| Sarja | LOGIQ4FEED; LOGIQ4FEED; LOGIQ4FEED |
| Varren tyyppi | Lieriövarsi.; Lieriövarsi.; Lieriövarsi. |
| Työstöstrategia | HPC |
| Sisäinen | kyllä; kyllä; kyllä |
| Valmistajan merkintä | FFX4 ED16-2-030-C16-04 |
| Spiraalijyrsintä ap | 0.8 mm |
| Sarja | LOGIQ4FEED; LOGIQ4FEED; LOGIQ4FEED |
Media
Tuotetiedot
| Tuotenumero | G22110016/2 |
|---|---|
| EAN | 7291075392739 |
