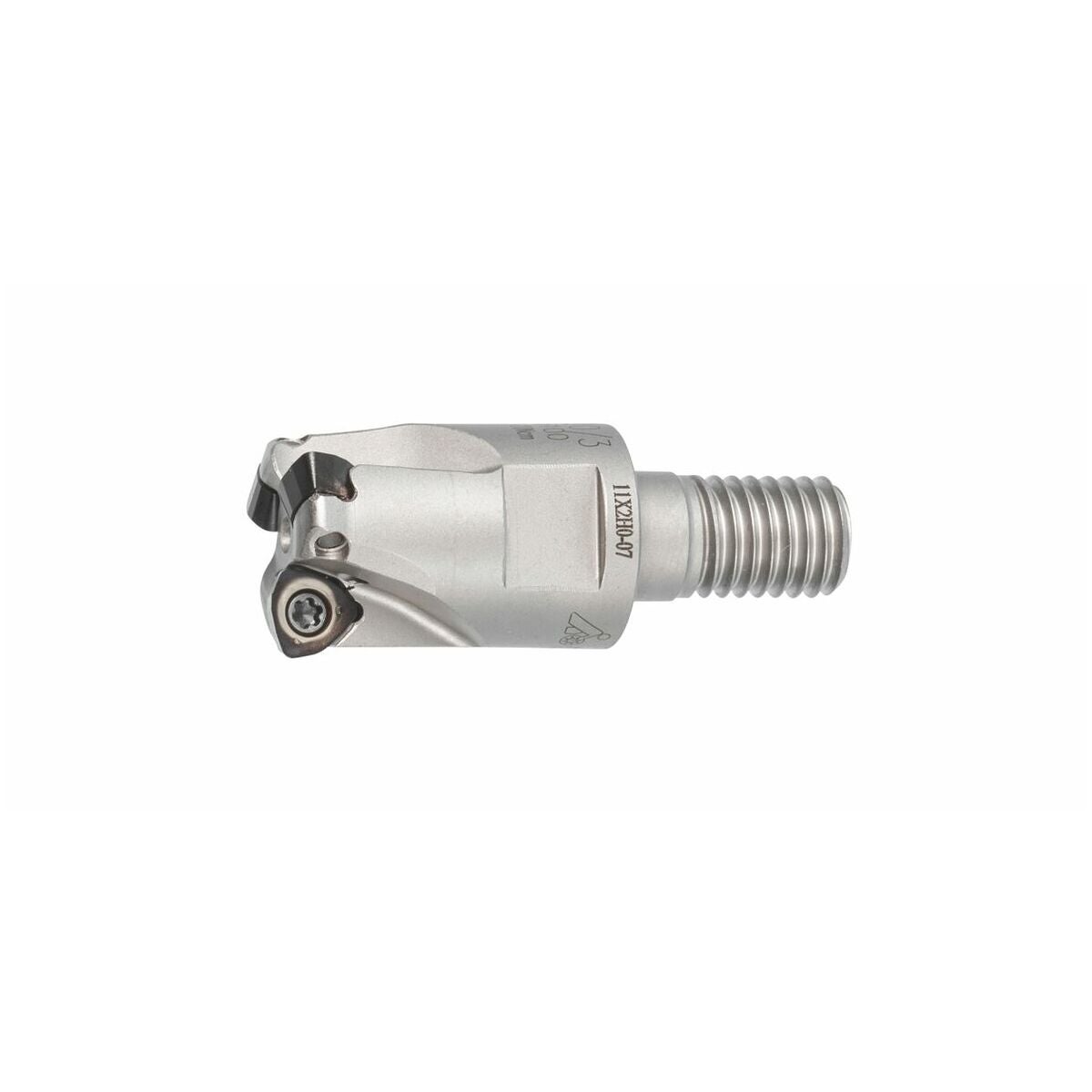

GARANT Power Q -syöttöjyrsin, kierteellä 20/3 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Varaosa
Teräpalojen kiinnitysruuvit, sarja nro 219799 1 (8IP; 1,2 Nm).
Huomautus
GARANT-momenttiruuvimeisseli TQ nro 211750 koko 1,2 käytetään terän kanssa nro 674252 koko 8IP.
Jatkinta käytettäessä työskentele aina sisäisellä jäähdytyksellä.
Tekniset tiedot
| Jyrsinkäyttö | Ympyräjyrsintä; Ramping; Ramping |
|---|---|
| Varren malli | kierteellä |
| Työkalunvaihto | PowerCard |
| Tuotetyyppi | Kopiointijyrsin |
| Usp1 | kierteellä |
| Työstöstrategia | HPC |
| Sisäinen jäähdytys | kyllä |
| Kokonaispituus ltot | 28 mm |

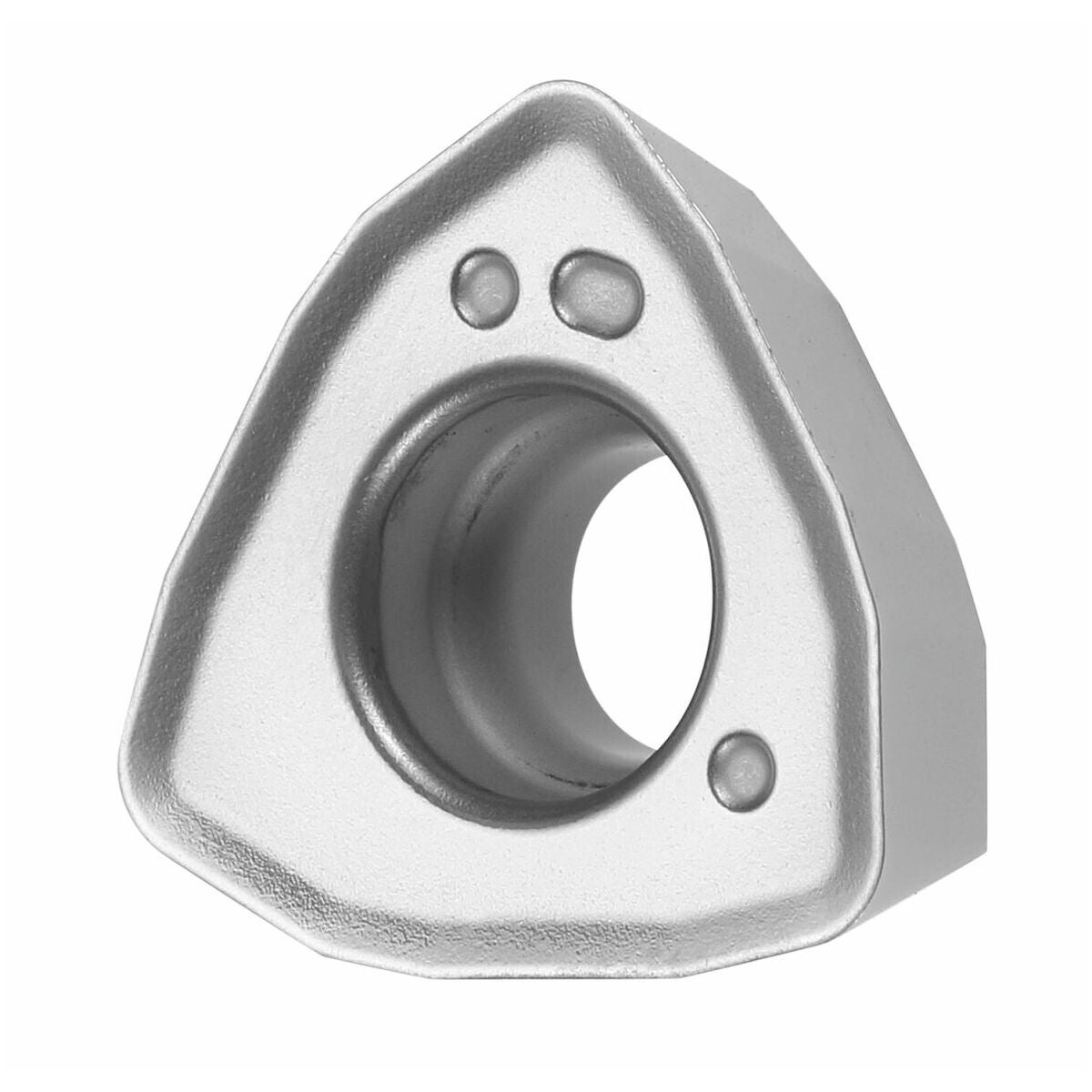

| Sopivat kääntöterät | XOM.060310 |
| ⌀ d3 | 12 mm |
| Spiraalijyrsintä ⌀ dmax | 38 mm |
| Spiraalijyrsintä ⌀ dmin | 32 mm |
| Ramppauskulma αmax | 2.26 astetta |
| Ramppauspituus l αmax:lle | 10.13 mm |
| Asetuskulma κ | 15 astetta |
| Aksiaalinen lastuamis-/vapautuskulmatyökalu | 5 astetta |
| Fz-heliksi | 0.8 |
| Suurin syöttö, vaihtoterälevy seks | 0.4 mm |
| Spiraalijyrsintä ap | 0.3 mm |
| Sarja | Power Q |
| Sisäinen jäähdytys | kyllä |
| Halkaisija ⌀ | 20 mm |
| Terien lukumäärä z | 3 |
| Kiinnityskierre m | M10 |
| ⌀ d2 | 18 mm |
| ⌀ d1 h6 | 10.5 mm |
| Vapaa pituus | 28 mm |
| Sisäinen | kyllä |
| Varren tyyppi | Kierteellinen |
| Varren mitat | M10 |
| Sopivat kääntöterät | XOM.060310 |
| Työstöstrategia | HPC |
Media
Tuotetiedot
| Tuotenumero | G21280420/3 |
|---|---|
| EAN | 4045197939005 |
