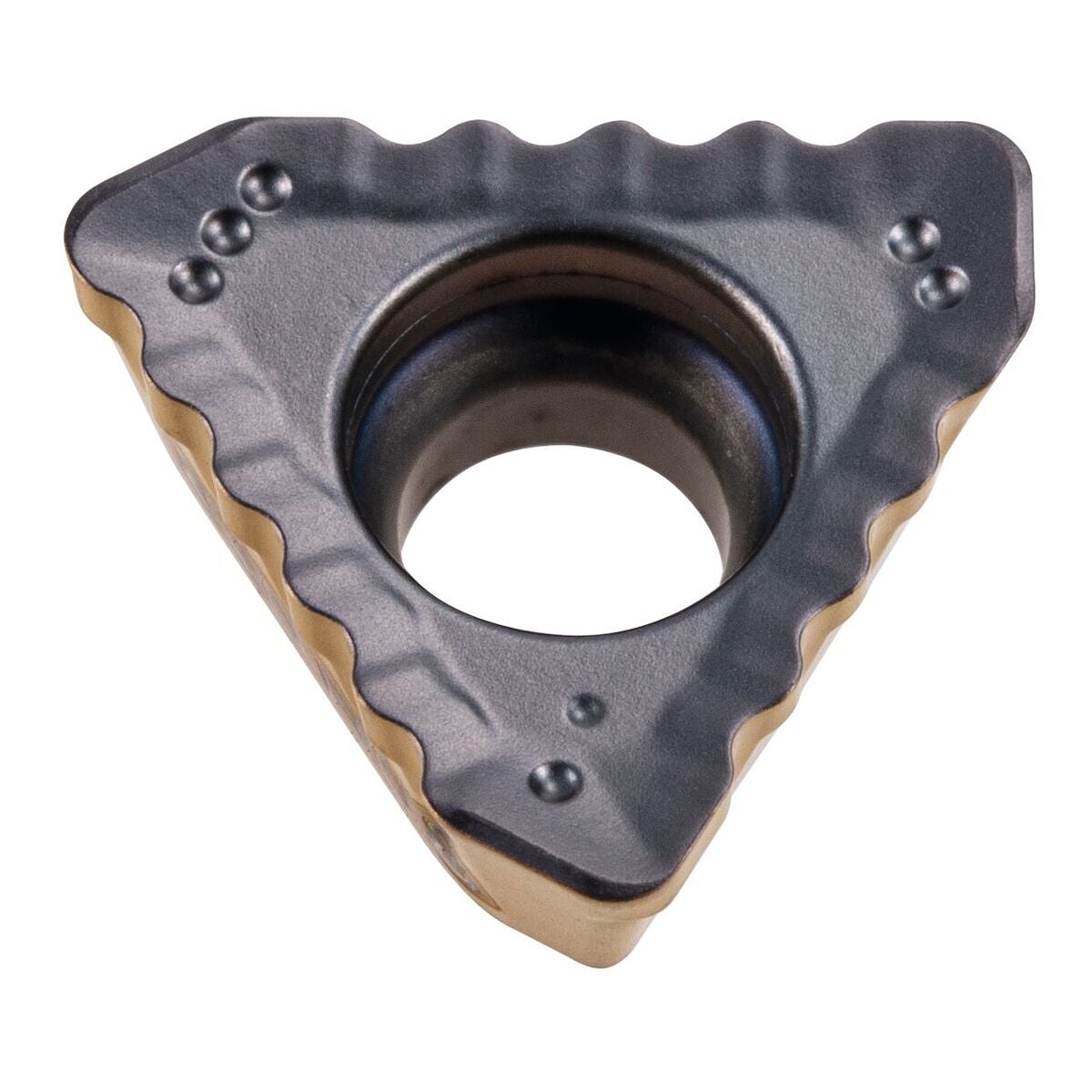

Jyrsinnän vaihtopalaterä Uni

!

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki
Iscar
Tuotenumero
G226514UNI
Varastotilanne
165kpl Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo
Tekniset tiedot Käyttötiedot Liittyvät

Tuotekuvaus

Rakenne
Hammastetuilla terillä rouhintajyrsintään.
Trigon-teräpalat, joissa 3 spiraalimaista leikkuusärmää. Aksiaalisesti ja radiaalisesti positiivinen terägeometria. Tehokkaaseen ja tarkkaan 90° reunojen työstöön.

Huomautus
Käytön ohjearvot ae = 0,3...1 × D / ap maks. = 8,0 mm.
Vähimmäistilausmäärä vastaa pakkausyksikköä (VPE) tai sen monikertaa.

Käyttötiedot

P
220
P
200
P
170
P
150
M
110
M
90

Tekniset tiedot

Tuotetyyppi Jyrsinnän vaihtopalaterä
Leikkausmateriaali VHM
Usp2 IC830
Laatu/tyyppi IC830
ISO-koodi vaihtoteräpalalle TPKT 1003PDR-FW
Vaihtojen/leikkausten määrä 3
Lastuamissyvyys ap min 0.15 mm
Kulmasäde 0.8 mm
Vaihtojen/leikkausten määrä 3
Leikkuupaksuus e 3.18 mm
Teräpalojen vapautuskulma 11 astetta
Jyrsintäsyvyys ap max. 8 mm
Korjauskerroin fz 1.5
Suurin sahaussyvyys ap max jyrsimällä 8 mm
ISO-koodi vaihtoteräpalalle TPKT 1003PDR-FW
Sarja HELI3MILL; HELI3MILL; HELI3MILL
Suurin syöttö, vaihtoterälevy seks 8 mm
Geometria PDR-FW
Sarja HELI3MILL; HELI3MILL; HELI3MILL
Valmistajan merkintä HM390 TPKT 1003PDR-FW IC830

Media

ToolScout https://toolscout.com/processdata?articlenumber=226514&articlesize=Uni&lng=fi

Tuotetiedot

Tuotenumero G226514UNI
EAN 7291075313598
