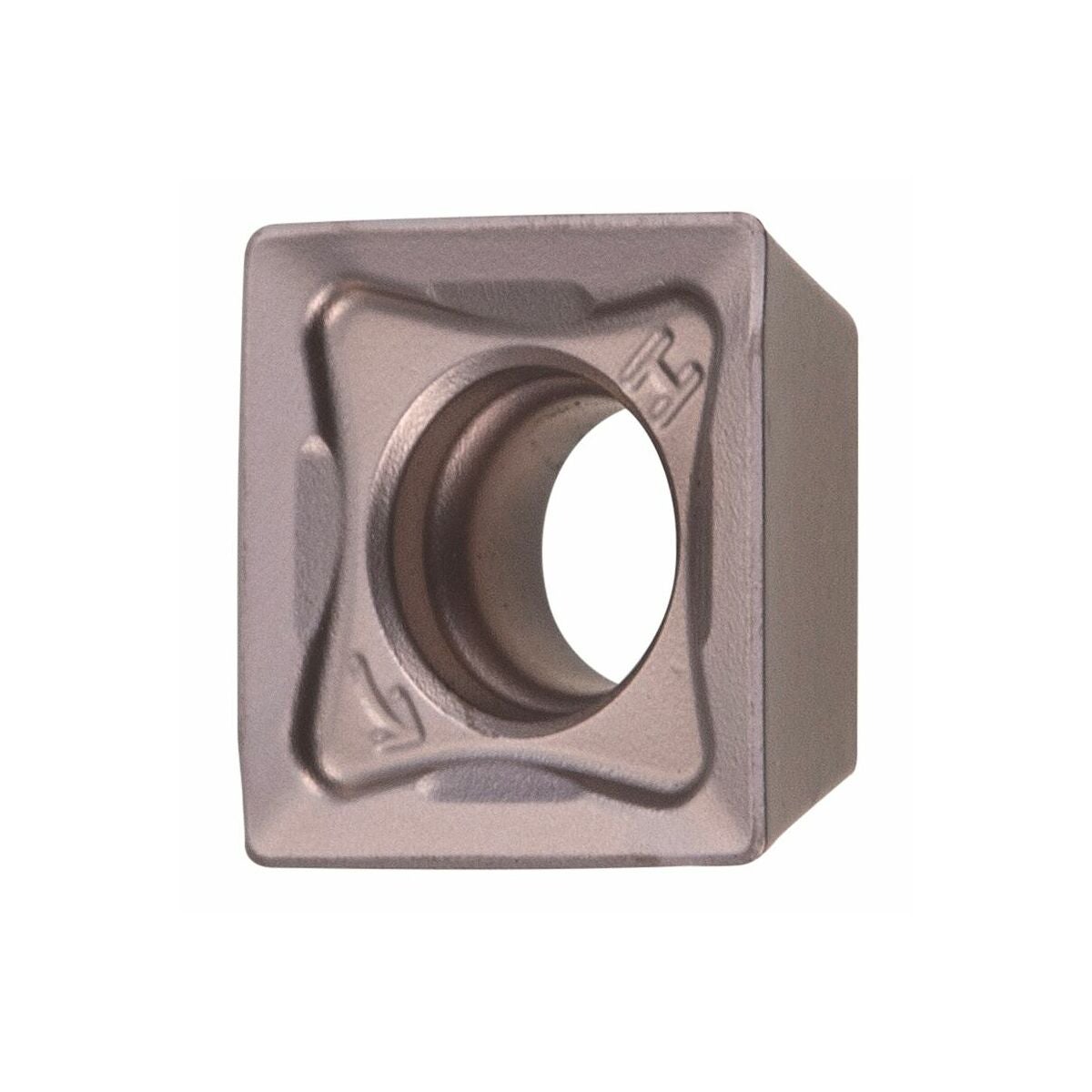

Jyrsinnän vaihtoterät St1400

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki: Garant
Tuotenumero: G214928ST1400
Varastotilanne: 1170kpl Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo

Tekniset tiedot Käyttötiedot Liittyvät

Tuotekuvaus

Rakenne
Vahvistettu paksuus mahdollistaa selkeästi muotoillun kiinnitysgeometrian positiivisille lastuamisominaisuuksille ja minimaalisen murtumaherkkyyden.

Huomautus
Ohjearvot a_e = 0,3×D.

Käyttötiedot

Tekniset tiedot

Tuotetyyppi	Jyrsinnän vaihtoterät
Leikkausmateriaali	VHM
Usp1	SOMT 083604 PDER
Usp2	HB7520
Laatu/tyyppi	HB7520

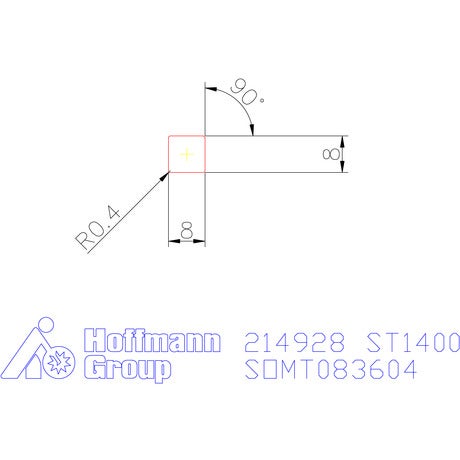

ISO-koodi vaihtoteräpalalle	SOMT 083604 PDER; SOMT 083604 PDER; SOMT 083604 PDER
Vaihtojen/leikkausten määrä	4
Syöttö f_z per hammas	0,17 mm
Lastuamissyvyys a_{p min}	0.2 mm
Kulmasäde	0.4 mm
Vaihtojen/leikkausten määrä	4
Leikkuupaksuus e	3.6 mm

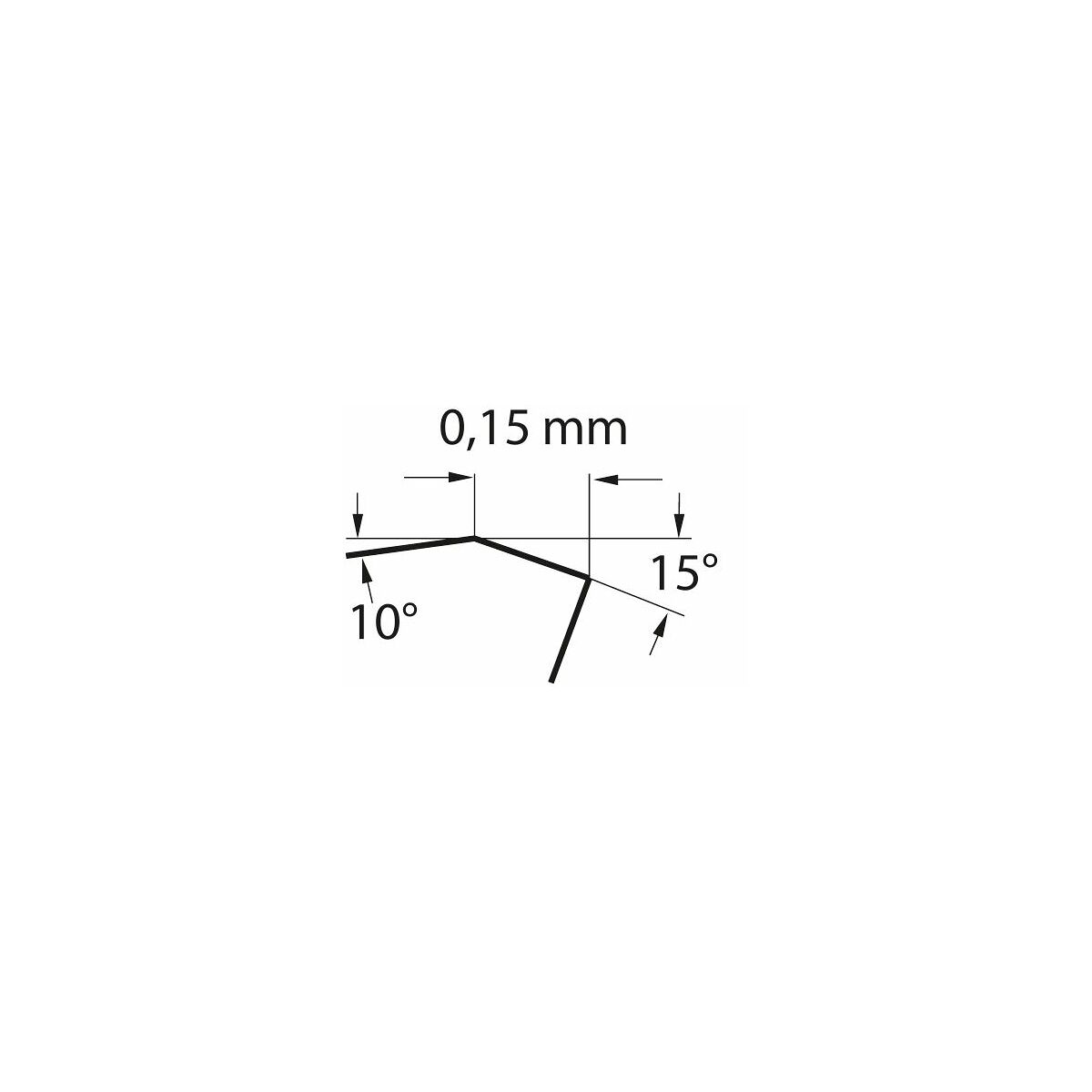

Teräpalojen vapautuskulma	15 astetta
Tyyppi	ST1400
Jyrsintäsyvyys a_{p max.}	2 mm
Korjauskerroin f_z	2.5
Suurin sahaussyvyys a_{p max} jyrsimällä	6 mm
Syöttö f_z per hammas	0,17 mm
ISO-koodi vaihtoteräpalalle	SOMT 083604 PDER; SOMT 083604 PDER; SOMT 083604 PDER
ISO-koodi vaihtoteräpalalle	SOMT 083604 PDER; SOMT 083604 PDER; SOMT 083604 PDER
Sarja	Softcut®
