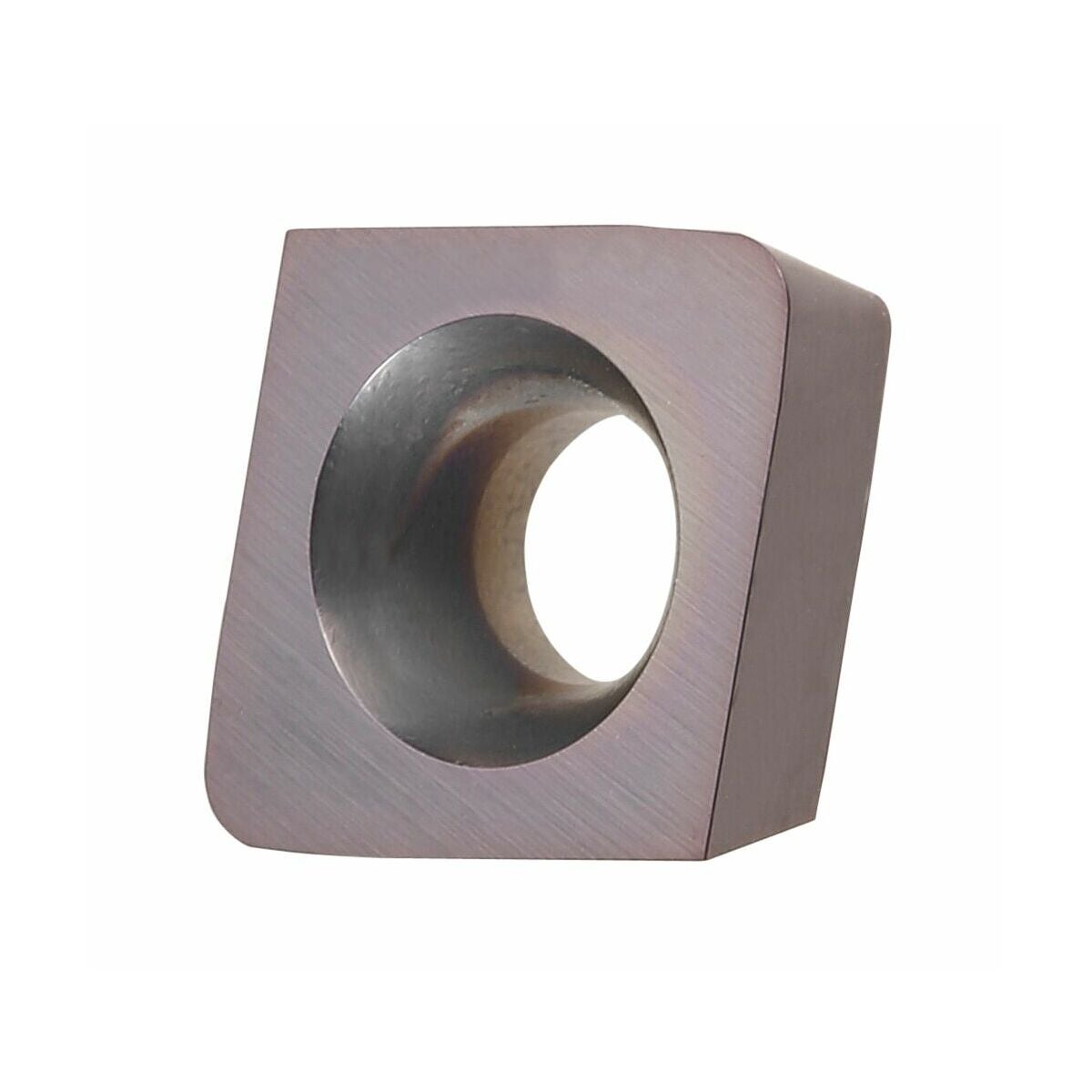

Vaihtopala jyrsintään St1400
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Malli
- Kääntöterä, jossa parannettu Wiper-geometria tehokkaampaan työstöprosessiin
muottien ja työkalujen valmistuksessa. - Erittäin suuri ajansäästö mahdollinen suuren säde-eron ja korkean hammassyötön ansiosta.
- Jyrsinkääntöterä radiaalisella ja aksiaalisella Wiper-geometrialla.
Iskupyörintätarkkuus ±0,020 mm.
Huomautus
Käytön ohjearvot ae 0,2 mm:lle.
Lwa ilmoittaa aksiaalisen Wiper-pituuden.
Lwr ilmoittaa radiaalisen Wiper-pituuden.
Suositus
Pelkissä otsajyrsintätoiminnoissa Vc on pienennettävä 30 %.
Käyttötiedot
Tekniset tiedot
| Tuotetyyppi | Vaihtopala jyrsintään |
|---|---|
| Leikkausmateriaali | VHM |
| Usp2 | HB4015 |
| Laatu/tyyppi | HB4015 |

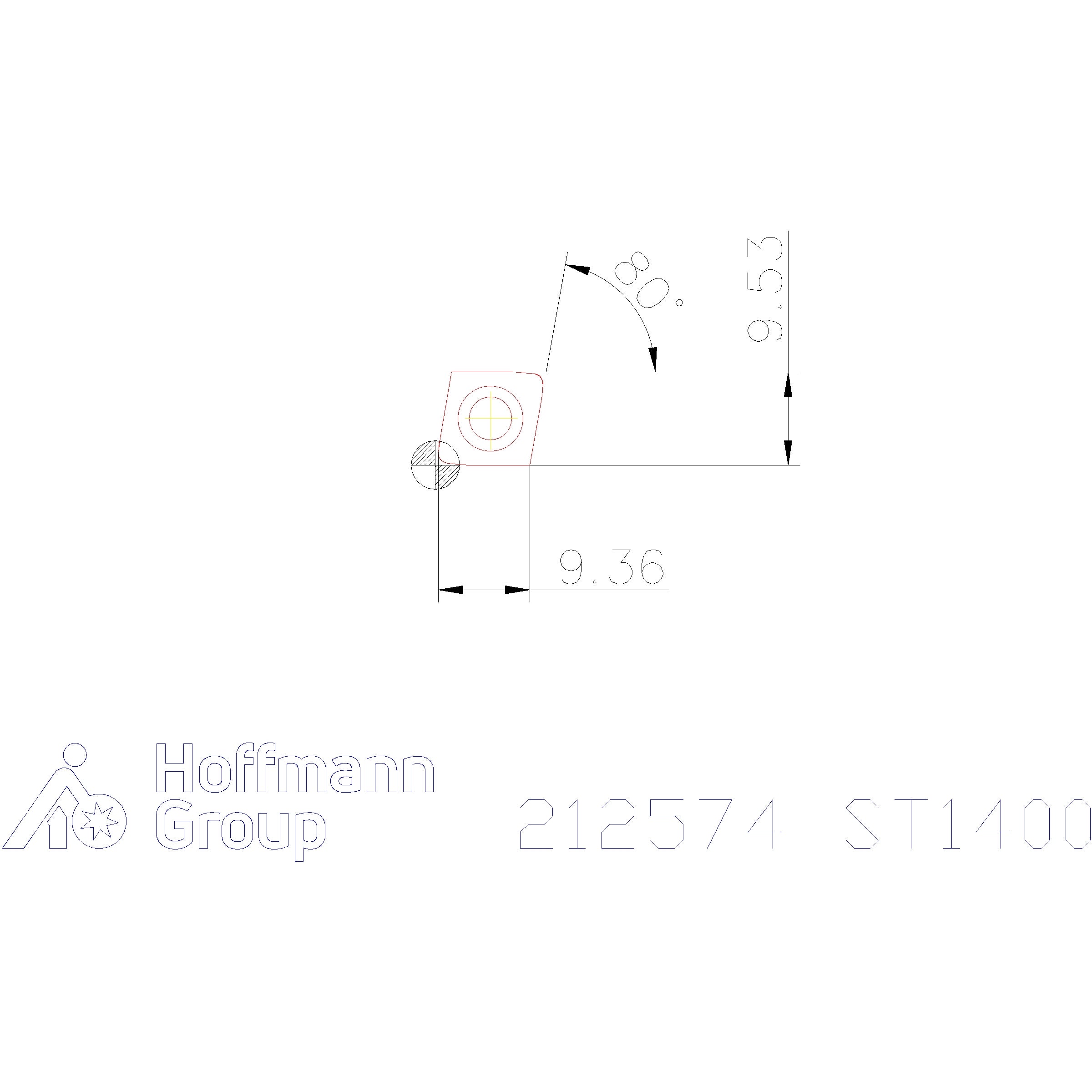

| ISO-koodi vaihtoteräpalalle | CPHX 09T310 ER |
| Vaihtojen/leikkausten määrä | 2 |
| Kulmasäde | 1 mm |
| Wiperin pituus säteittäissuunnassa | 2 mm |
| Wiperin pituus aksiaalisuunnassa | 1 mm |
| Syöttö fz teräksessä < 1400 n/mm2 | 0.25 mm |
| Lastuamissyvyys ap min | 0.15 mm |
| Kulmasäde | 1 mm |
| Vaihtojen/leikkausten määrä | 2 |
| Leikkuupaksuus e | 3.97 mm |
| Teräpalojen vapautuskulma | 11 astetta |
| Tyyppi | ST1400 |
| Jyrsintäsyvyys ap max. | 3 mm |
| Korjauskerroin fz | 2.5 |
| Suurin sahaussyvyys ap max jyrsimällä | 3 mm |
| ISO-koodi vaihtoteräpalalle | CPHX 09T310 ER |
| ISO-koodi vaihtoteräpalalle | CPHX 09T310 ER |
| Vaihtoterän paksuus s | 3.97 mm |
Media
Tuotetiedot
| Tuotenumero | G212574ST1400 |
|---|---|
| EAN | 4062406099190 |
