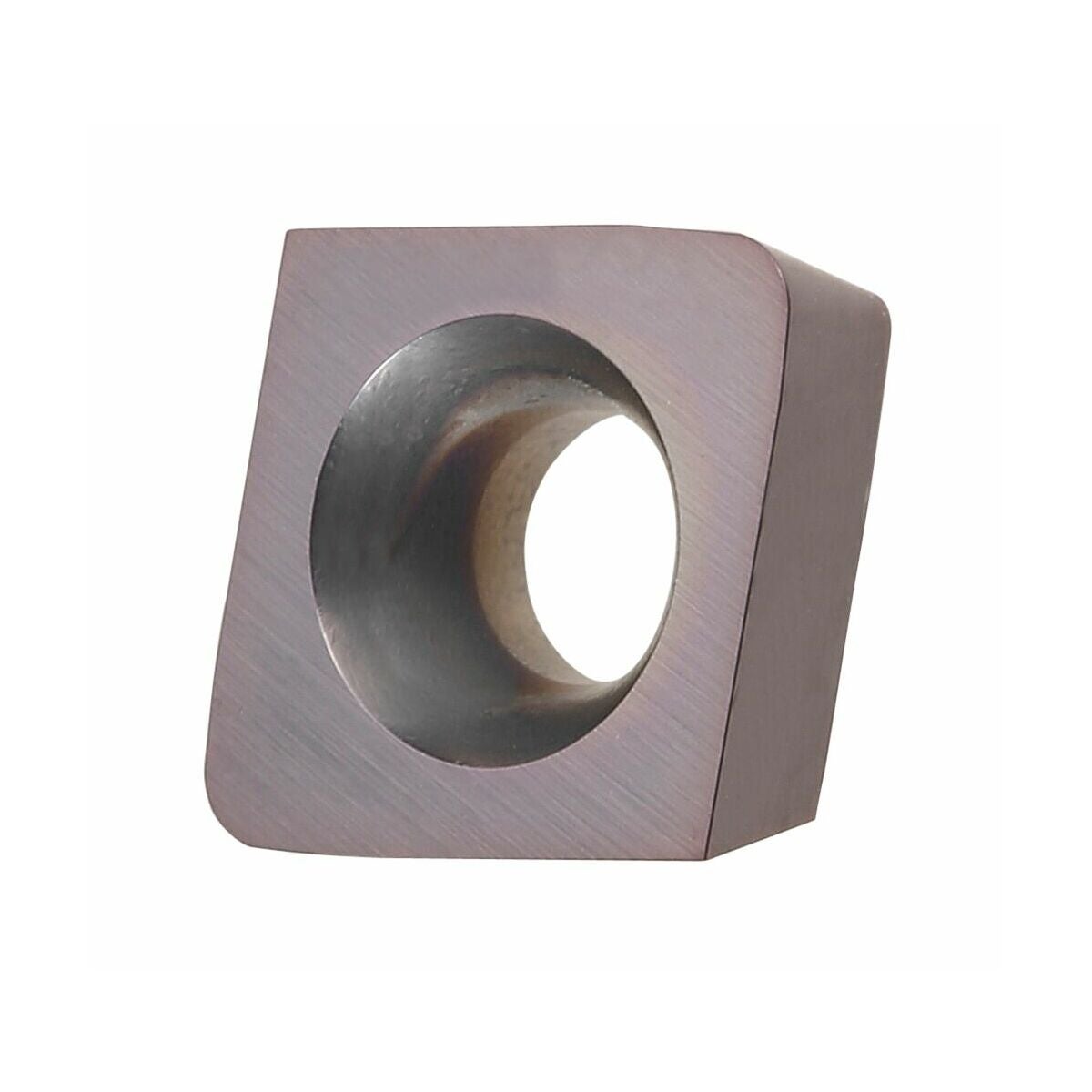

Jyrsinnän teräpalat St1400

!

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki
Garant
Tuotenumero
G212572ST1400
Varastotilanne
512kpl Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo
Tekniset tiedot Käyttötiedot Liittyvät

Tuotekuvaus

Rakenne

  • Vaihtoteräpalat parannetulla wiper-geometrialla tehokkaampaan työstöprosessiin
    uppo- ja muottivalmistuksessa.
  • Erittäin suuri aikasäästö mahdollinen suuren säde-eron ja suuren hammassyötön ansiosta.
  • Jyrsinnän vaihtoteräpalat, joissa radiaalinen ja aksiaalinen wiper-geometria.


Pyörintätarkkuus ±0,020 mm.

Huomautus
Ohjearvot käytölle: ae 0,2 mm.
Lwa ilmoittaa aksiaalisen wiper-pituuden.
Lwr ilmoittaa radiaalisen wiper-pituuden.

Suositus
Puhtaissa otsajyrsintäoperaatioissa Vc-arvoa tulee pienentää 30 %.

Käyttötiedot

Tekniset tiedot

Tuotetyyppi Jyrsinnän teräpalat
Leikkausmateriaali VHM
Usp1 CPHX 09T305 ER
Usp2 HB4015
Laatu/tyyppi HB4015
ISO-koodi vaihtoteräpalalle CPHX 09T305 ER
Vaihtojen/leikkausten määrä 2
Kulmasäde 0,5 mm
Wiperin pituus säteittäissuunnassa 2 mm
Wiperin pituus aksiaalisuunnassa 1 mm
Syöttö fz teräksessä < 1400 n/mm2 0.25 mm
Lastuamissyvyys ap min 0.15 mm
Kulmasäde 0,5 % mm
Vaihtojen/leikkausten määrä 2
Leikkuupaksuus e 3.97 mm
Teräpalojen vapautuskulma 11 astetta
Tyyppi ST1400
Jyrsintäsyvyys ap max. 2.5 mm
Korjauskerroin fz 2.5
Suurin sahaussyvyys ap max jyrsimällä 2.5 mm
ISO-koodi vaihtoteräpalalle CPHX 09T305 ER
ISO-koodi vaihtoteräpalalle CPHX 09T305 ER
Vaihtoterän paksuus s 3.97 mm

Media

ToolScout https://toolscout.com/processdata?articlenumber=212572&articlesize=St1400&lng=fi

Tuotetiedot

Tuotenumero G212572ST1400
EAN 4062406099183
