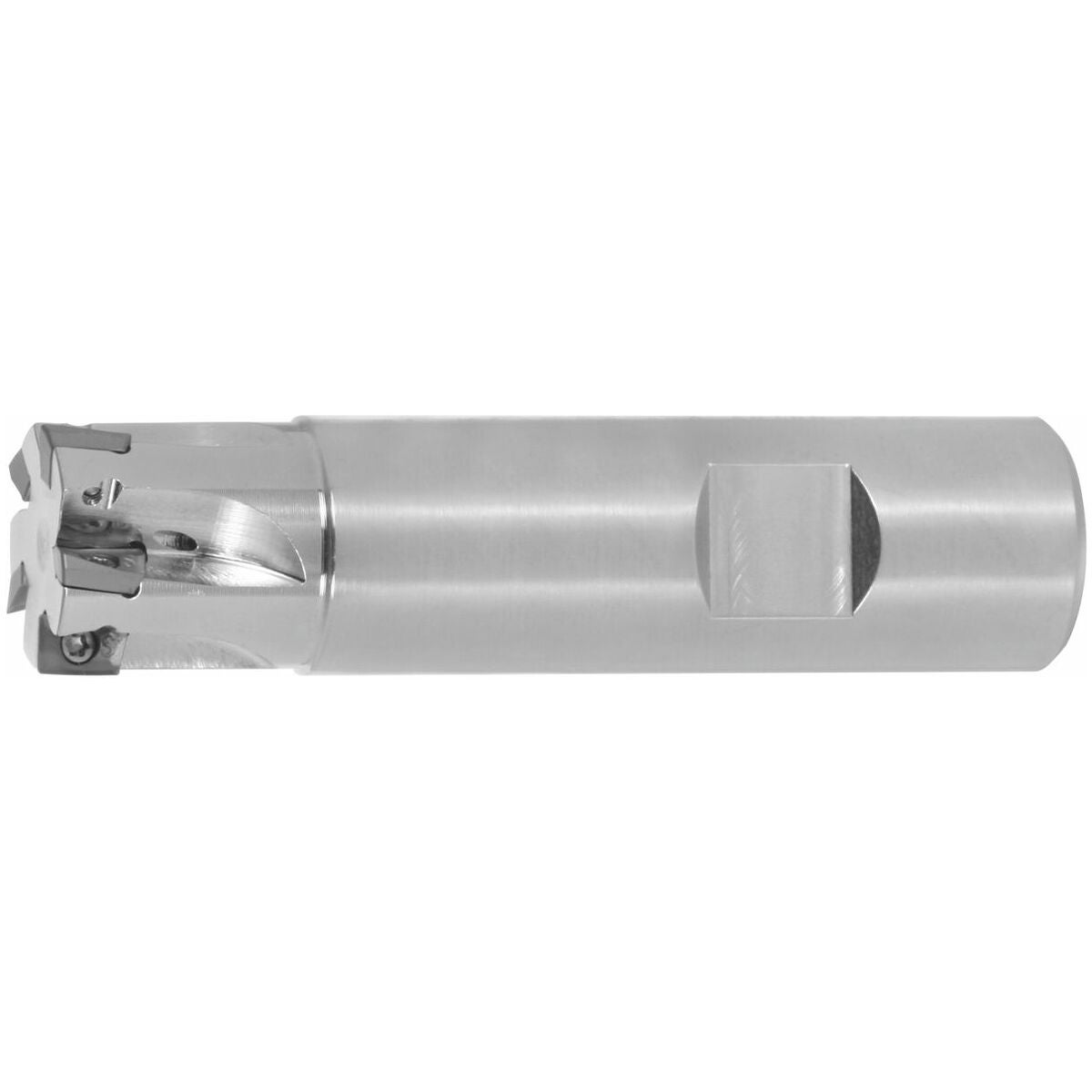

Kulmajyrsin 90° MECX Weldon-varrella
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Kuvaus
Parannettu tuottavuus myös epävakaissa työstöolosuhteissa erittäin pienen jaon ansiosta. Pienet lastuamisvoimat ja korkea vakaus vähentävät värähtelytaipumusta. Mahdollistaa useampia jyrsintätöitä, kuten olakejyrsintää, rampitusta jne.
Tekniset tiedot
| Jyrsinkäyttö | ympyräjyrsintä; ramppaus; kulmajyrsintä |
|---|---|
| Varren malli | Weldon-varsi |
| Asetuskulma κ | 90 astetta |
| Tuotetyyppi | Kulmajyrsin |
| Usp1 | 90° MECX Weldon-varrella |
| Sisäinen jäähdytys | kyllä |
| Varren halkaisija ds h6 | 25 mm |
| Kokonaispituus ltot | 88 mm |
| Sopivat kääntöterät | BD.. 0703 |
| Vaihtopalan ruuvi | 229707 (T6; 0,45 Nm) |
| Suurin sahaussyvyys ap max | 6 mm |
| Halkaisija ⌀ | 25 mm |
| Terien lukumäärä z | 5 |
| Ulkonemispituus l1 | 25 mm |
| ⌀ d3 | 22 mm |
| Spiraalijyrsintä ⌀ dmax | 48 mm |
| Spiraalijyrsintä ⌀ dmin | 47 mm |
| Ramppauskulma αmax | 0.55 astetta |
| Ramppauspituus l αmax:lle | 21 mm |
| Aksiaalinen lastuamis-/vapautuskulmatyökalu | 7 astetta |
| Fz-heliksi | 0.5 |
| Suurin syöttö, vaihtoterälevy seks | 0.2 mm |
Media
Tuotetiedot
| Tuotenumero | 227105 |
|---|---|
| EAN | 4960664472697 |
