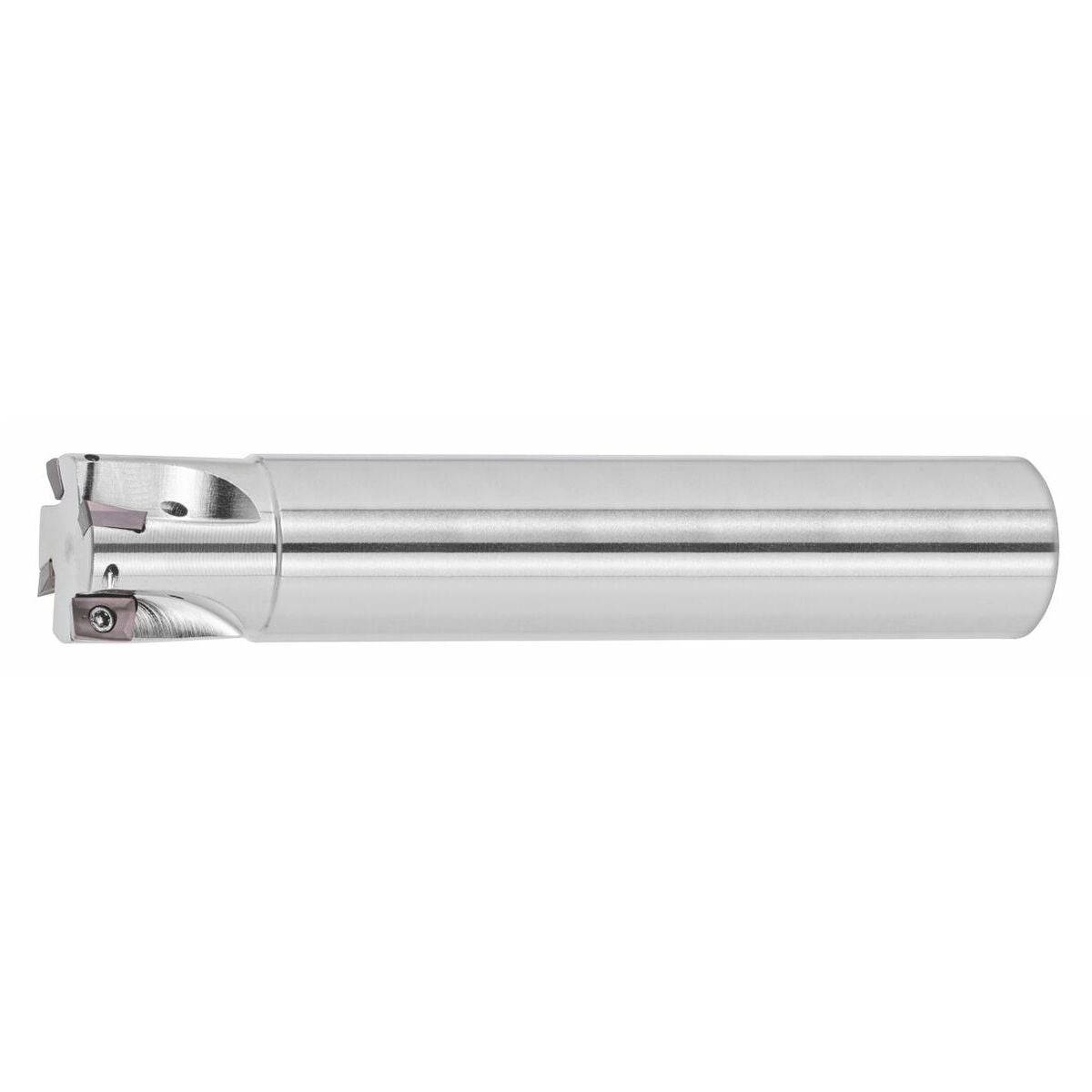

Kulmajyrsin 90° MECX, lieriövarsi 21/4l mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Kuvaus
Parannettu tuottavuus myös epävakaissa koneistusolosuhteissa erittäin pienen jaon ansiosta. Pienet lastuamisvoimat ja korkea vakaus vähentävät värinätaipumusta. Mahdollistaa useampia jyrsintätöitä, kuten olakejyrsinnän, rampauksen jne.
Tekniset tiedot
| Jyrsinkäyttö | Ympyräjyrsintä; Ramping; Kulmajyrsintä |
|---|---|
| Varren malli | Sylinterimäinen varsi |
| Asetuskulma κ | 90 astetta |
| Tuotetyyppi | Kulmajyrsin |
| Sisäinen jäähdytys | kyllä |
| Varren halkaisija ds h6 | 20 mm |
| Kokonaispituus ltot | 110 mm |
| Sopivat kääntöterät | BD.. 0703 |
| Vaihtopalan ruuvi | 229707 (T6; 0,45 Nm) |
| Suurin sahaussyvyys ap max | 6 mm |
| Halkaisija ⌀ | 21 mm |
| Terien lukumäärä z | 4 |
| Ulkonemispituus l1 | 20 mm |
| ⌀ d3 | 18 mm |
| Spiraalijyrsintä ⌀ dmax | 40 mm |
| Spiraalijyrsintä ⌀ dmin | 39 mm |
| Ramppauskulma αmax | 0,67 astetta |
| Ramppauspituus l αmax:lle | 17 mm |
| Aksiaalinen lastuamis-/vapautuskulmatyökalu | 7 astetta |
| Fz-heliksi | 0,5 |
| Suurin syöttö, vaihtoterälevy seks | 0.2 mm |
Media
Tuotetiedot
| Tuotenumero | G22710021/4L |
|---|---|
| EAN | 4960664462841 |
