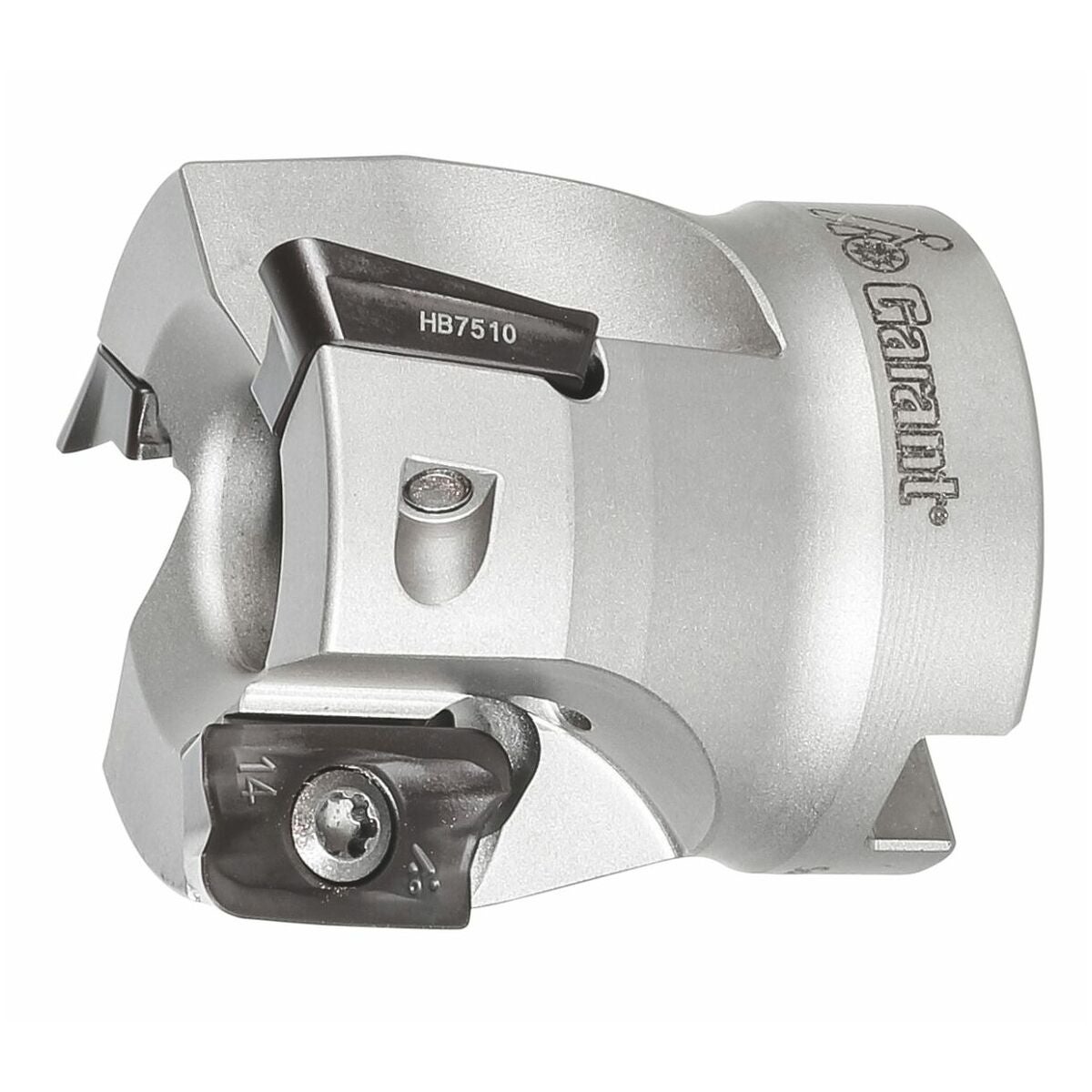

GARANT Softcut -kulmajyrsin 90° MTC:llä, reiällä 40/3 mm
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Tarkka kulmajyrsin differentiaalijaolla sujuvaan työstöön, korkeaan tarkkuuteen ja suuriin leikkuutehoihin. Tehokkaat kulmajyrsimet vaihtoterillä, joissa on lastuamisvoimaa pienentävä geometria MTC-käyttöön epävakaissa olosuhteissa myös karoille, joissa on pieni teho.
Käyttötiedot
Kulmajyrsintään suurilla syvyyksillä, myös umpinaisissa työkappaleissa. Yleiskäyttö kaikkiin teräsmateriaaleihin sekä ruostumattomiin ja haponkestäviin laatuihin.
Erityisesti MTC:lle (Multi Task Cutting) uuden sukupolven sorvi- ja monitoimikoneissa (MTM).
Huomautus
Kun käytetään vaihtoteriä, joiden säde on yli 3,1 mm, vaihtoterätaskua on muokattava.
GARANT-momenttiruuvimeisseli TQ nro 211750 koko 3,8 käytetään terällä nro 674252 koko 15IP.
Tekniset tiedot
| Jyrsinkäyttö | Kulmajyrsintä; Kehäjyrsintä; Ramppijyrsintä |
|---|---|
| Asetuskulma κ | 90 astetta |
| Tuotetyyppi | Kulmajyrsin |
| Usp1 | reiällä |
| Sisäinen jäähdytys | kyllä |
| Hammastusjako | Epäsäännöllinen |
| Työkalunvaihto | PowerCard |
| Työstöstrategia | MTC |
| Kokonaispituus ltot | 40 mm |
| Sopivat kääntöterät | AP..1805.. |
| Halkaisija ⌀ | 40 mm |
| Terien lukumäärä z | 3 |
| Vapaa pituus | 40 mm |
| ⌀ d3 | 34 mm |
| Spiraalijyrsintä ⌀ dmax | 78 mm |
| Spiraalijyrsintä ⌀ dmin | 74 mm |
| Ramppauskulma αmax | 0.9 astetta |
| Ramppauspituus l αmax:lle | 31.95 mm |
| Aksiaalinen lastuamis-/vapautuskulmatyökalu | 11 astetta |
| Fz-heliksi | 0.5 |
| Suurin syöttö, vaihtoterälevy seks | 0.5 mm |
| Sarja | Softcut®; Softcut®; Softcut® |
| Spiraalijyrsintä ap | 1 mm |
| Työstöstrategia | MTC |
Media
Tuotetiedot
| Tuotenumero | G21516040/3 |
|---|---|
| EAN | 4045197349255 |
