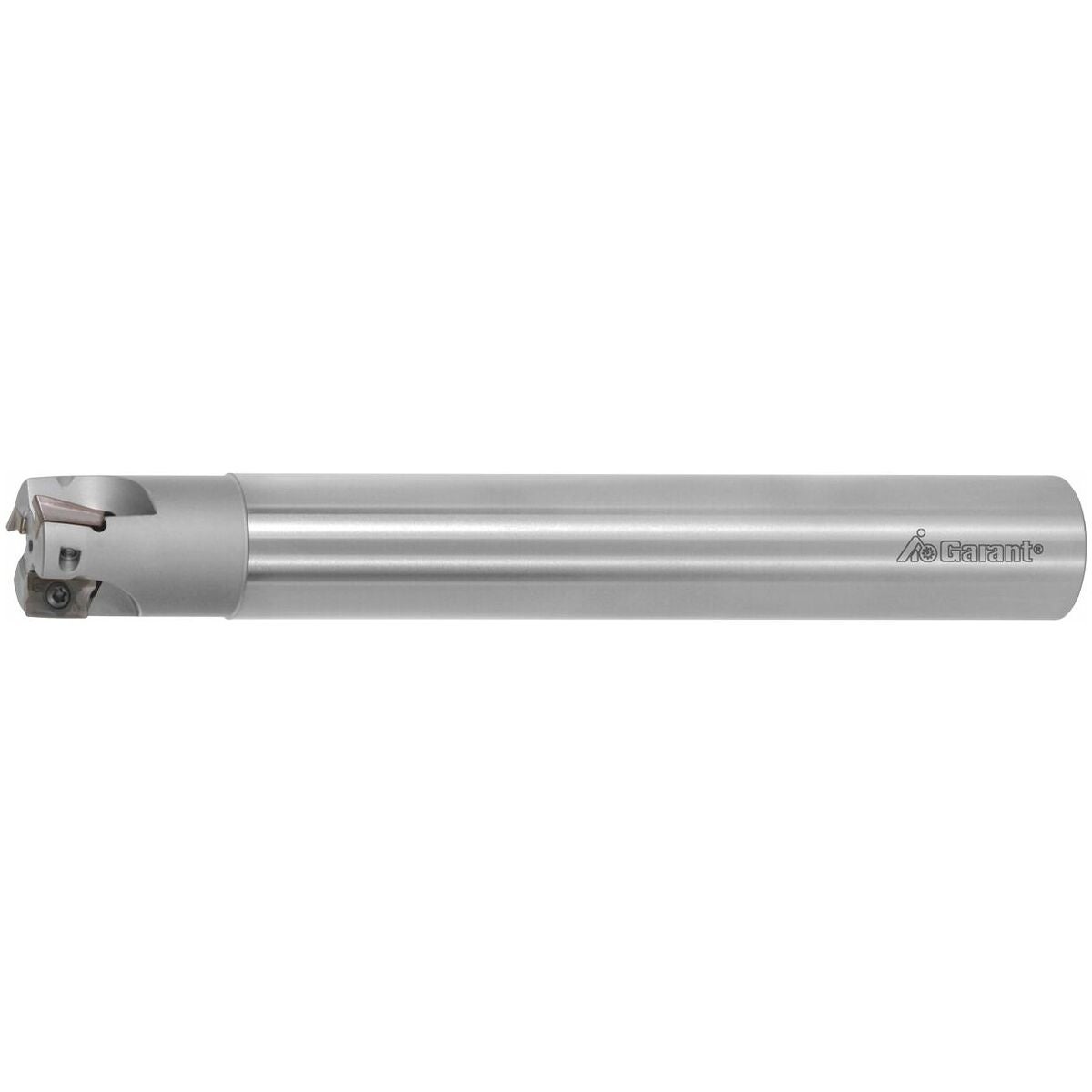

GARANT Softcut kulmajyrsin 90° MTC pitkä lieriövarsi 32/3 mm
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Ilman sisäistä jäähdytysnesteen syöttöä.
Tarkkuuskulmajyrsin differentiaalijaolla sujuvaan työstöön, korkeaan tarkkuuteen ja suuriin lastuamisarvoihin. Suuritehoiset vaihto-terälliset kulmajyrsimet leikkuuvoimia pienentävällä geometrialla MTC-käyttöön epävakaissa olosuhteissa tai karalle, jossa on alhainen syöttöteho.
Käyttötiedot
Kulmajyrsintään suurilla lastuamissyvyyksillä, myös umpinaisissa kappaleissa. Yleiskäyttö kaikkiin teräsmateriaaleihin sekä ruostumattomiin ja haponkestäviin teräslaaduihin.
Erityisesti MTC:hen (Multi Task Cutting) uuden sukupolven sorvi- ja monioperaatiokoneissa (MTM).
Huomautus
Kun käytetään vaihto-teriä, joiden säde on suurempi kuin 3,1 mm, teräpesää on muokattava.
GARANT momenttiruuvimeisseli TQ nro 211750 koko 3,8 käytettävä yhdessä terän nro 674252 koko 15IP kanssa.

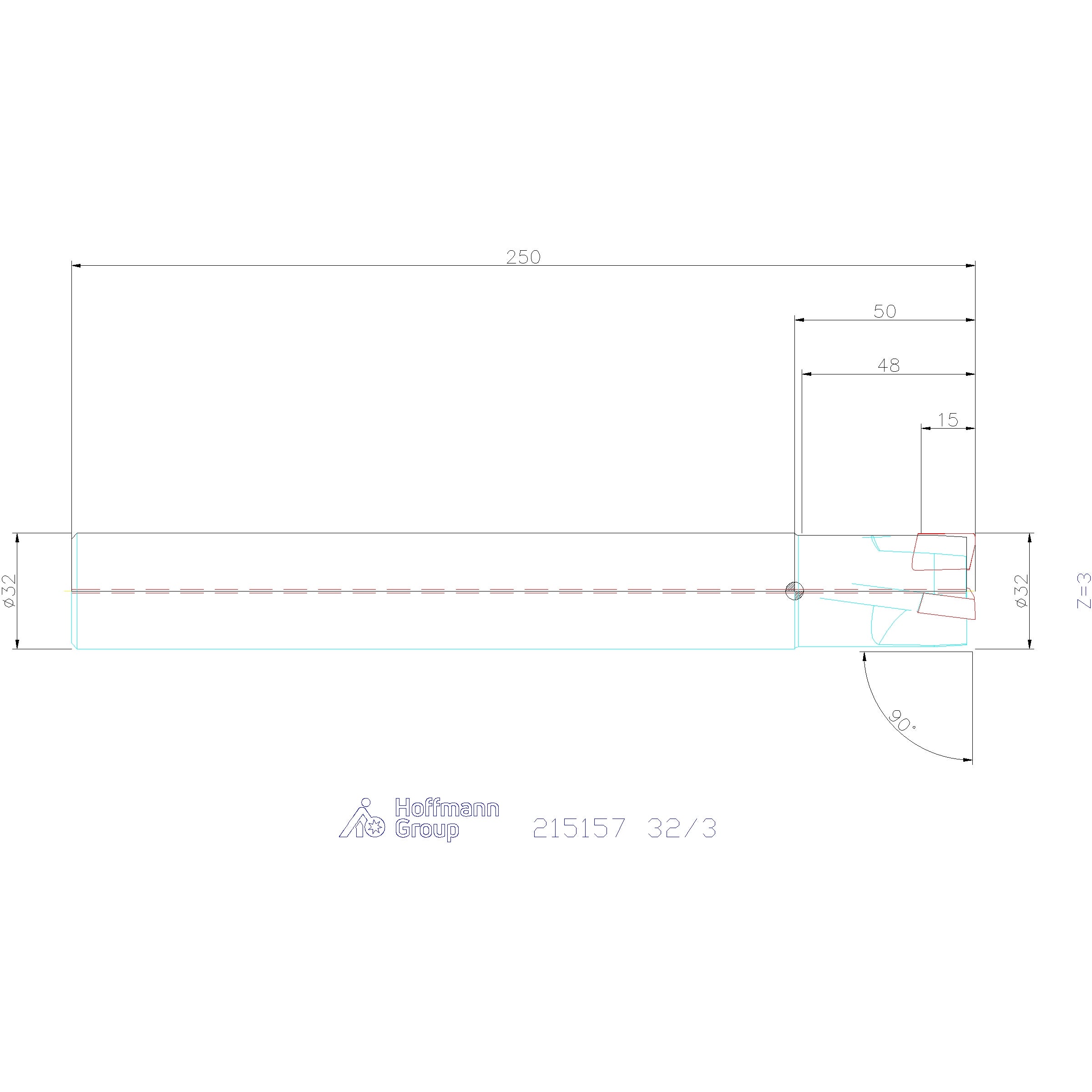

Tekniset tiedot
| Jyrsinkäyttö | Kulmajyrsintä; ympyräjyrsintä; ramppaus |
|---|---|
| Varren malli | Sylinterivarsi |
| Asetuskulma κ | 90 astetta |
| Tuotetyyppi | Kulmajyrsin |
| Usp1 | sylinterivarrella |
| Sisäinen jäähdytys | ei |
| Hammastusjako | Epäsäännöllinen |
| Työkalunvaihto | PowerCard |
| Työstöstrategia | MTC |
| Varren halkaisija ds h6 | 32 mm |
| Kokonaispituus ltot | 250 mm |

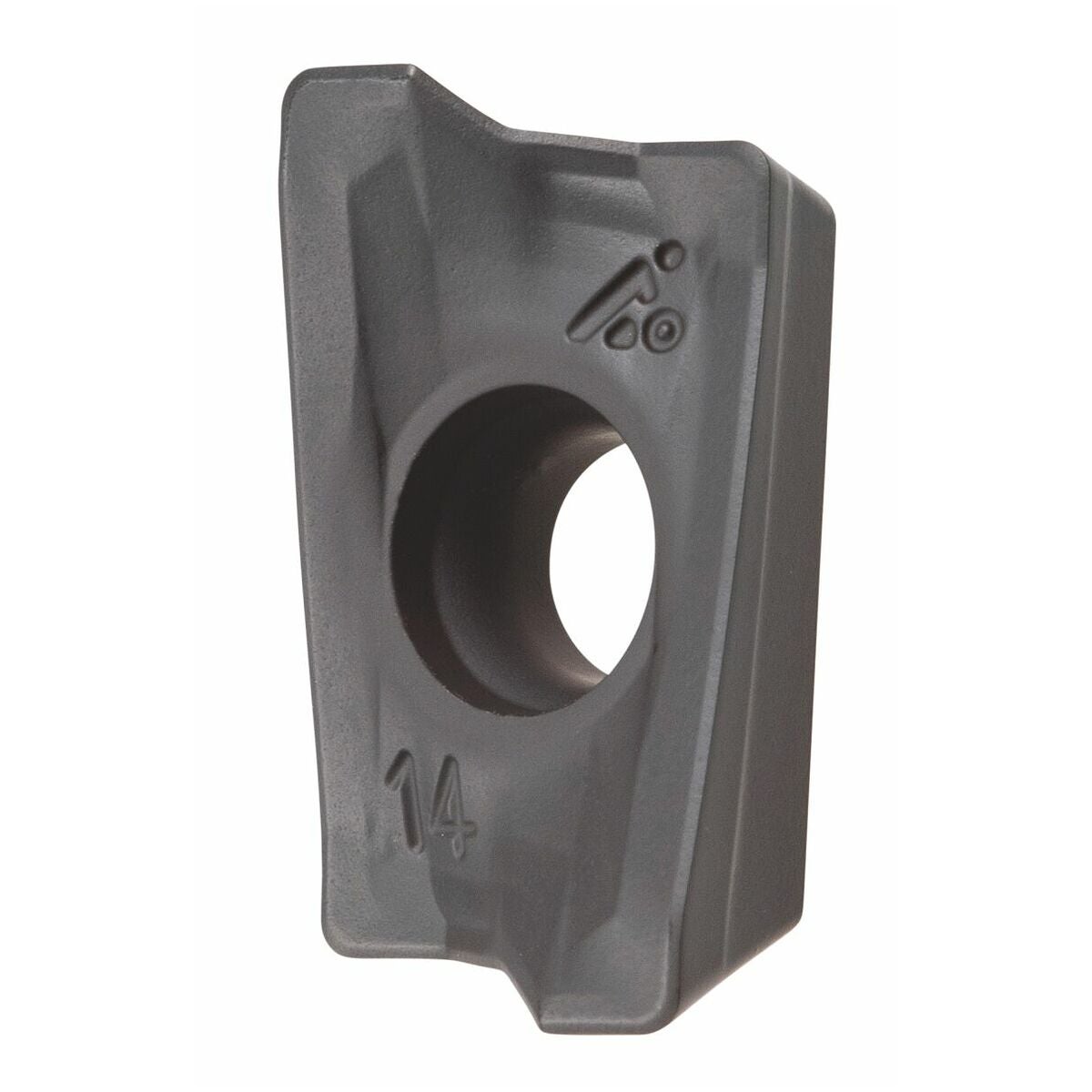

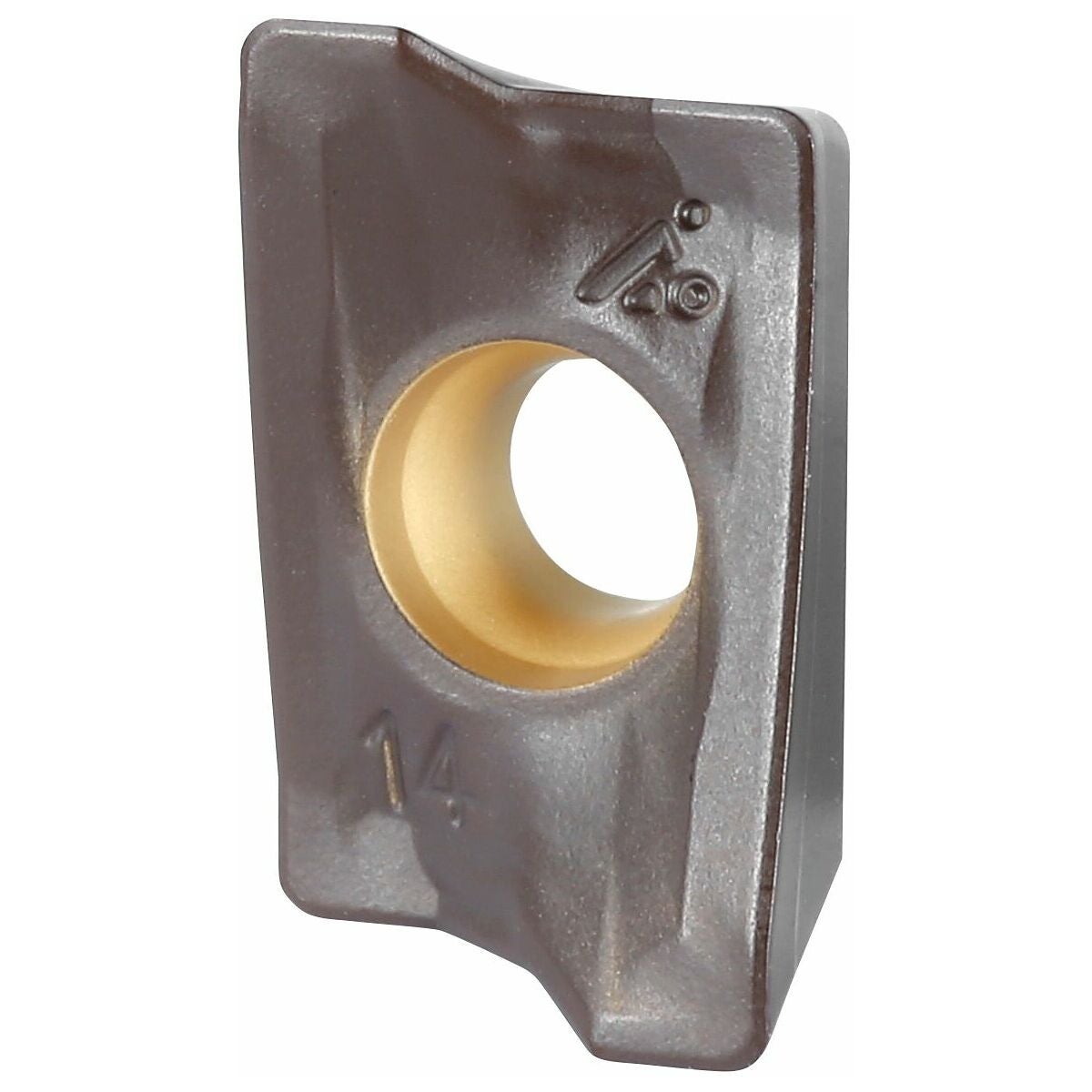

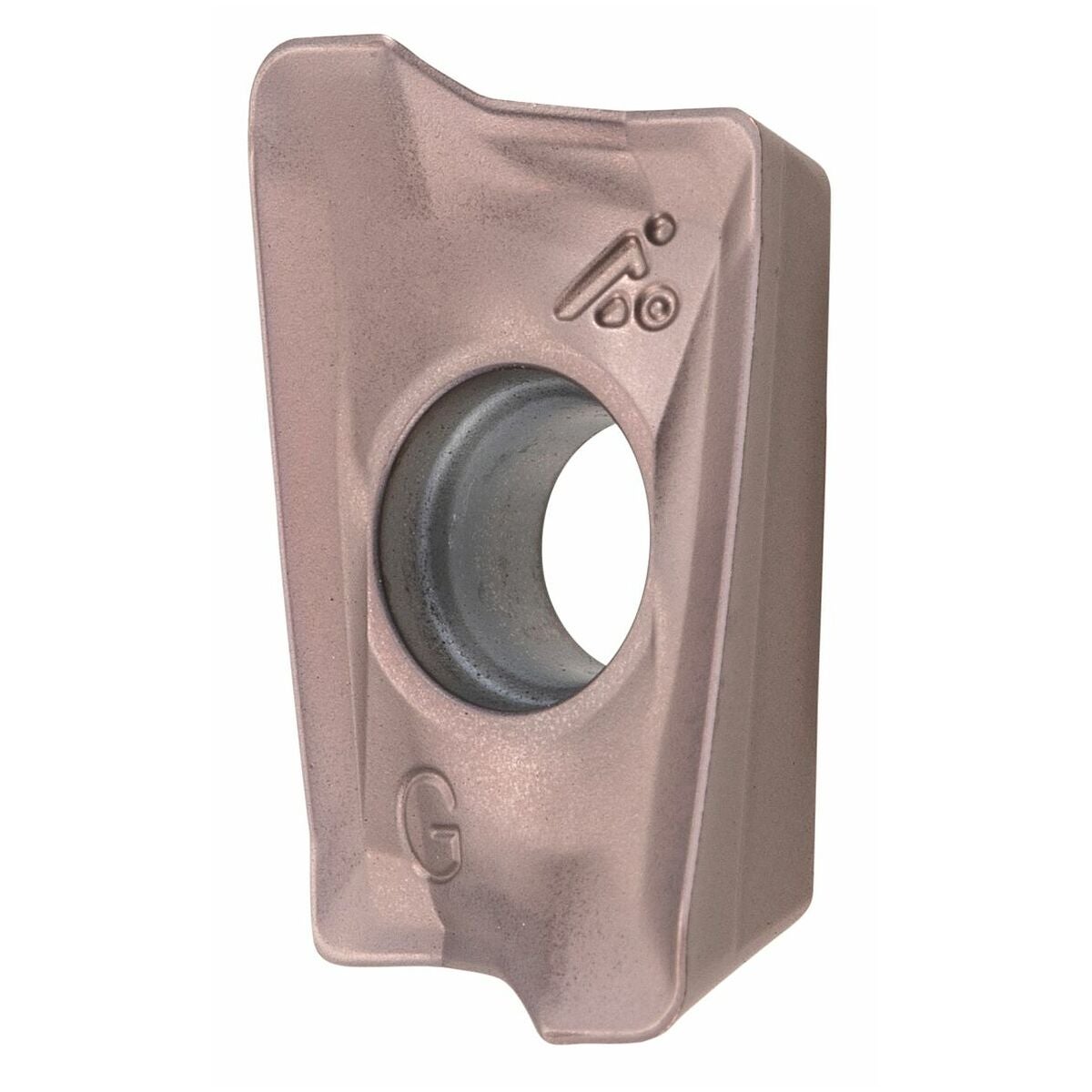

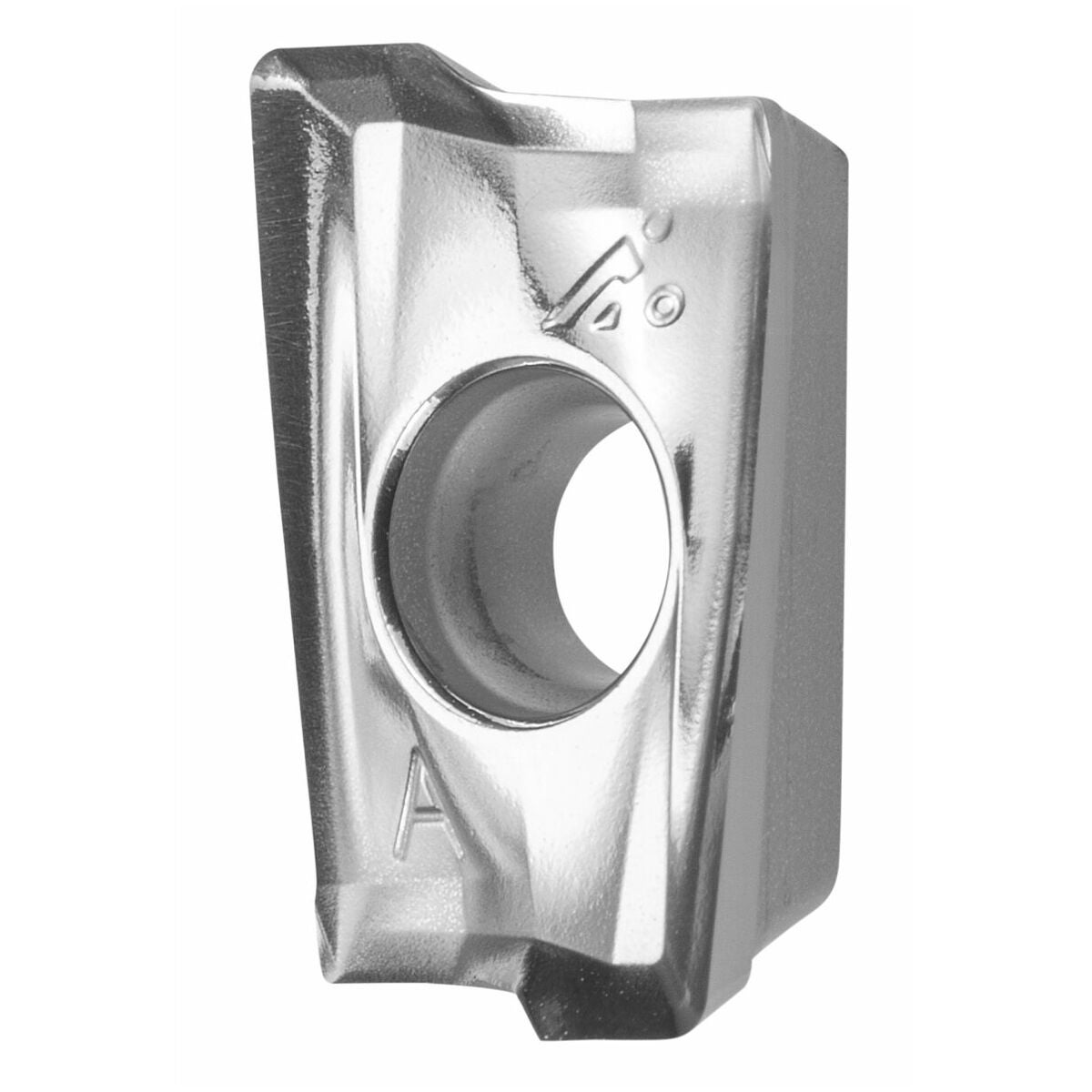

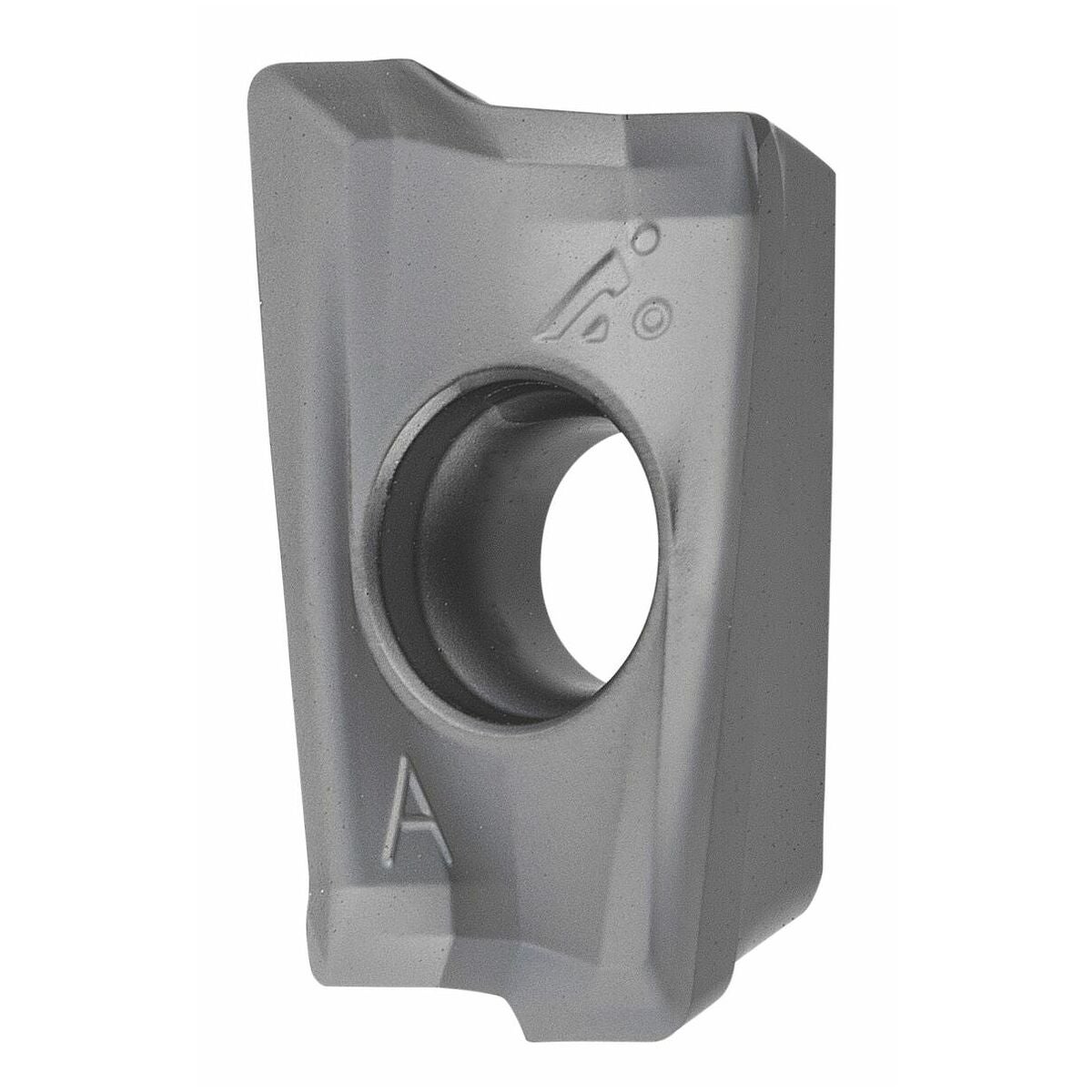

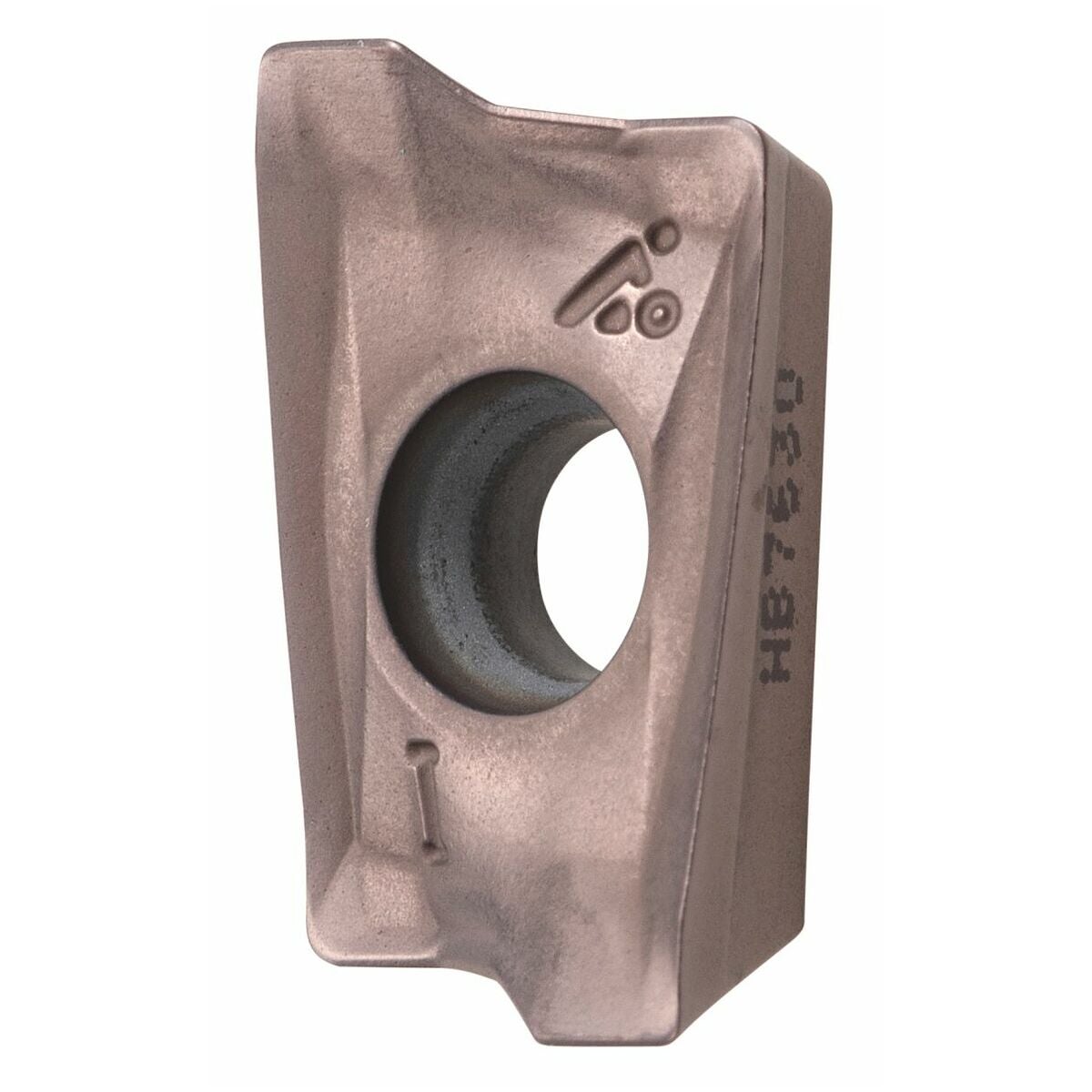

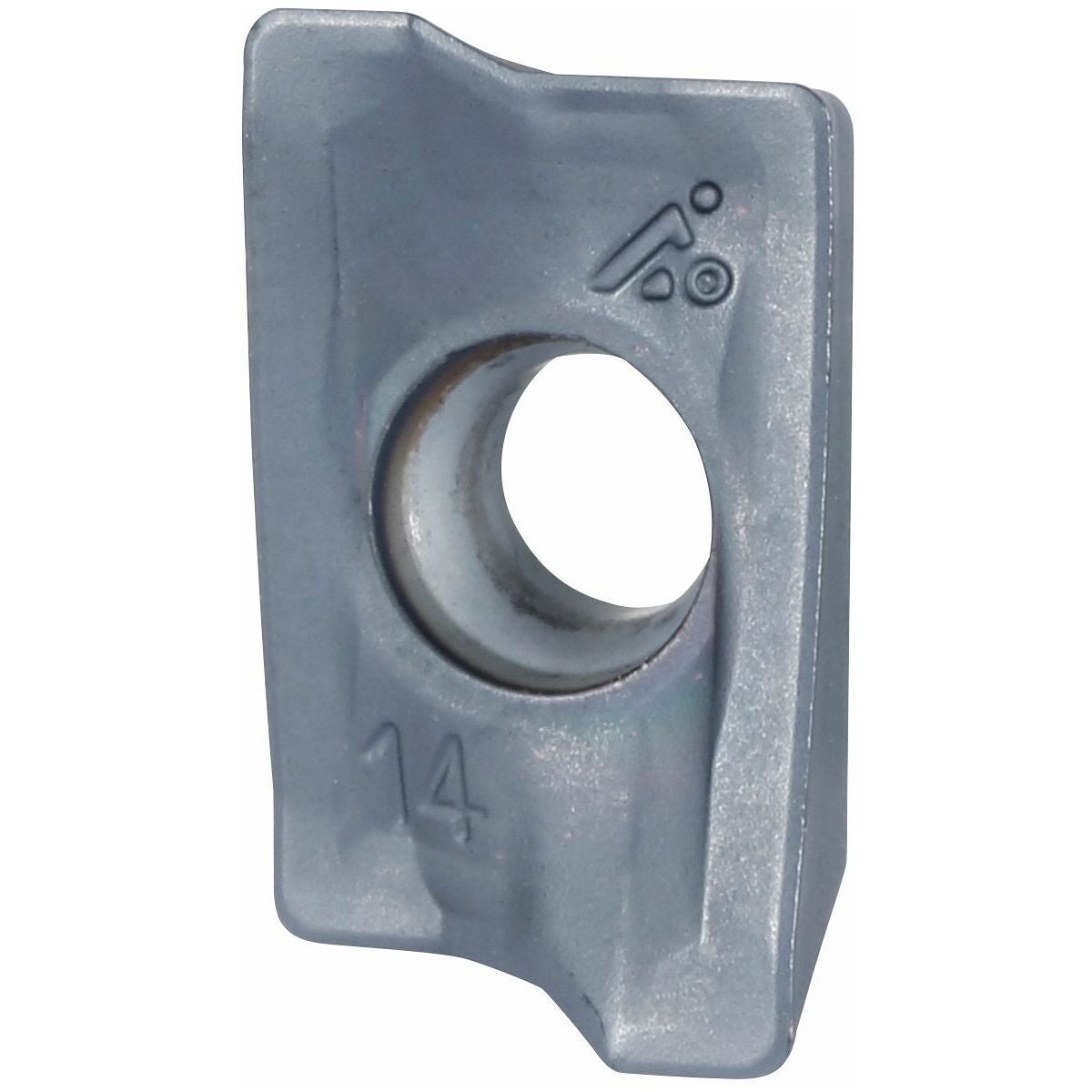

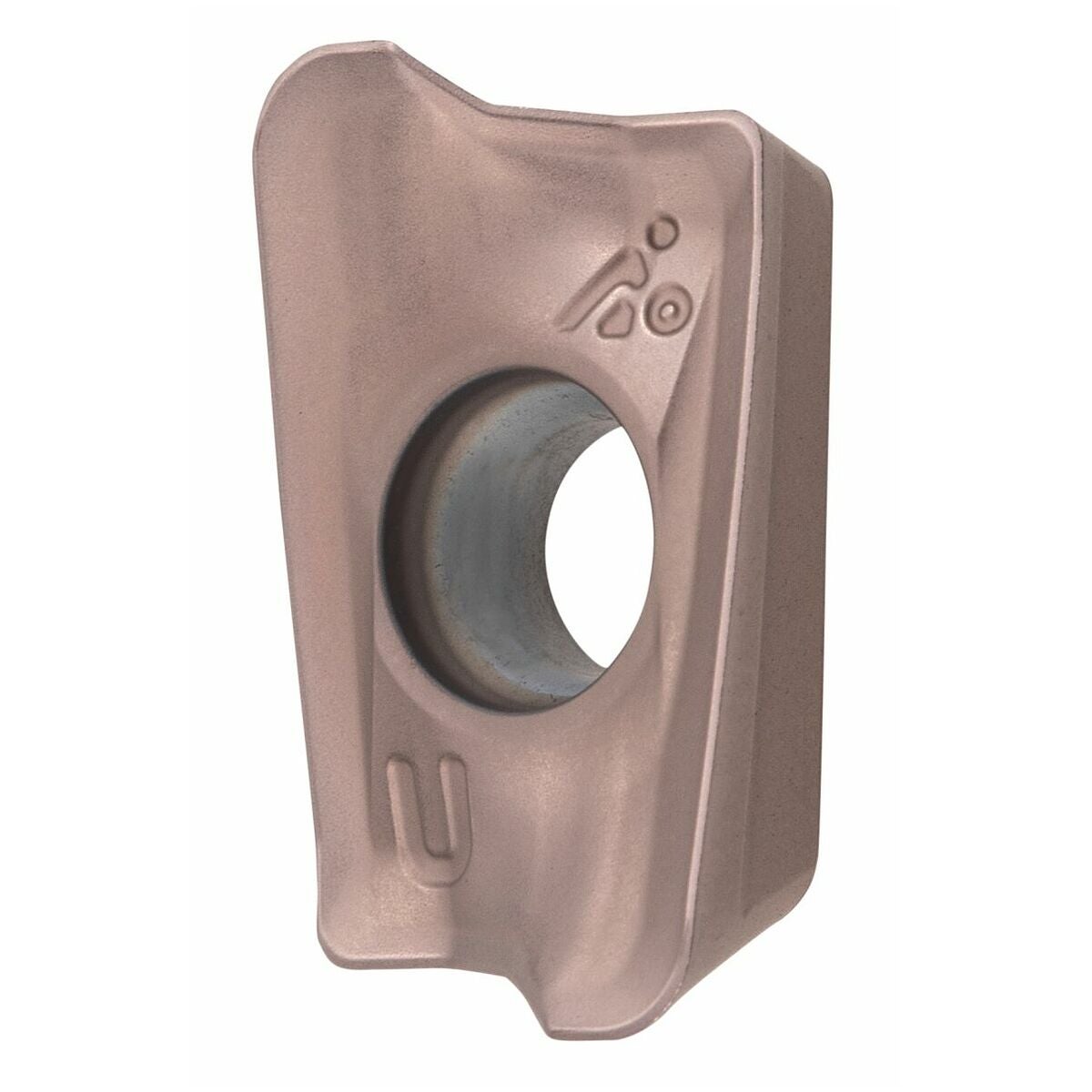

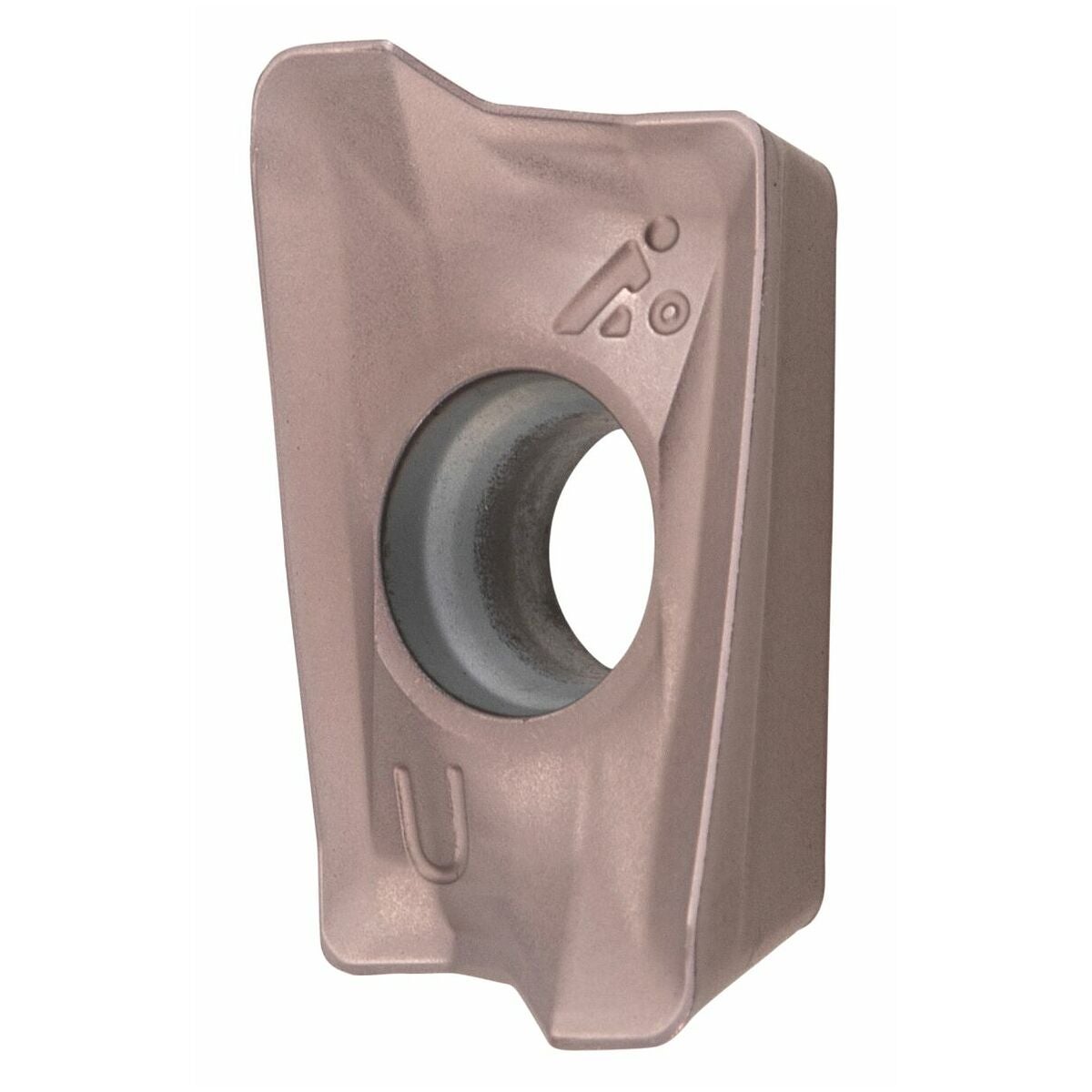

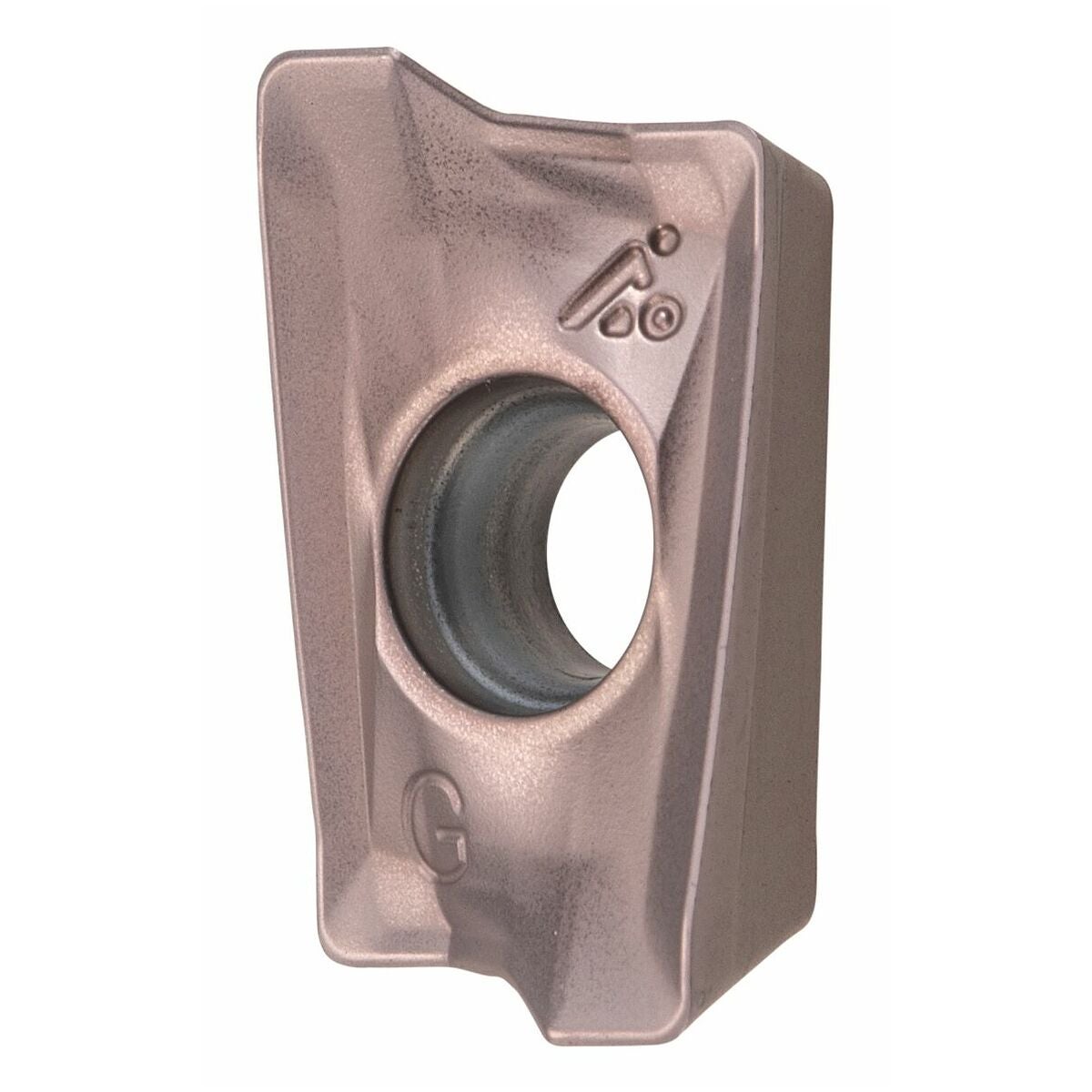

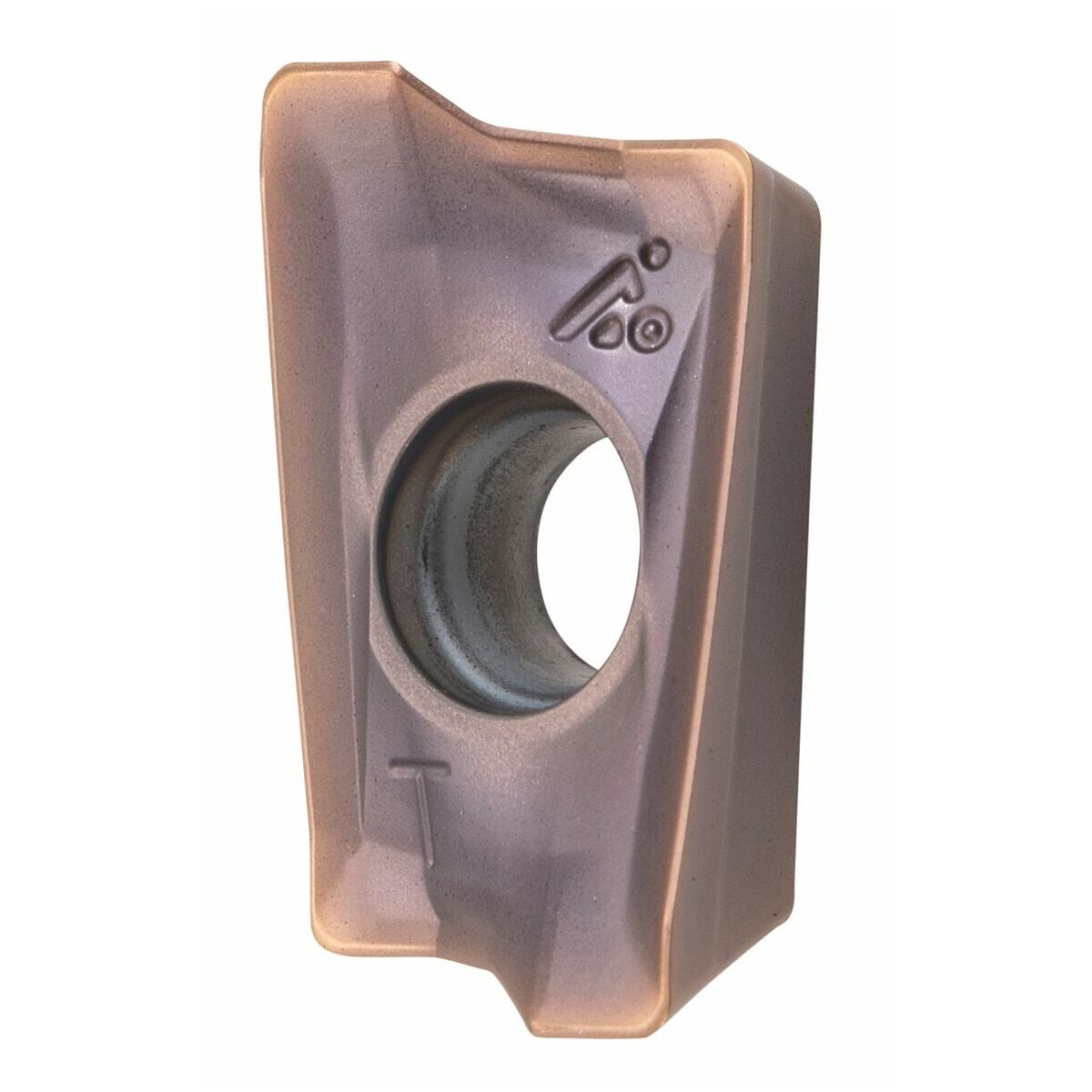

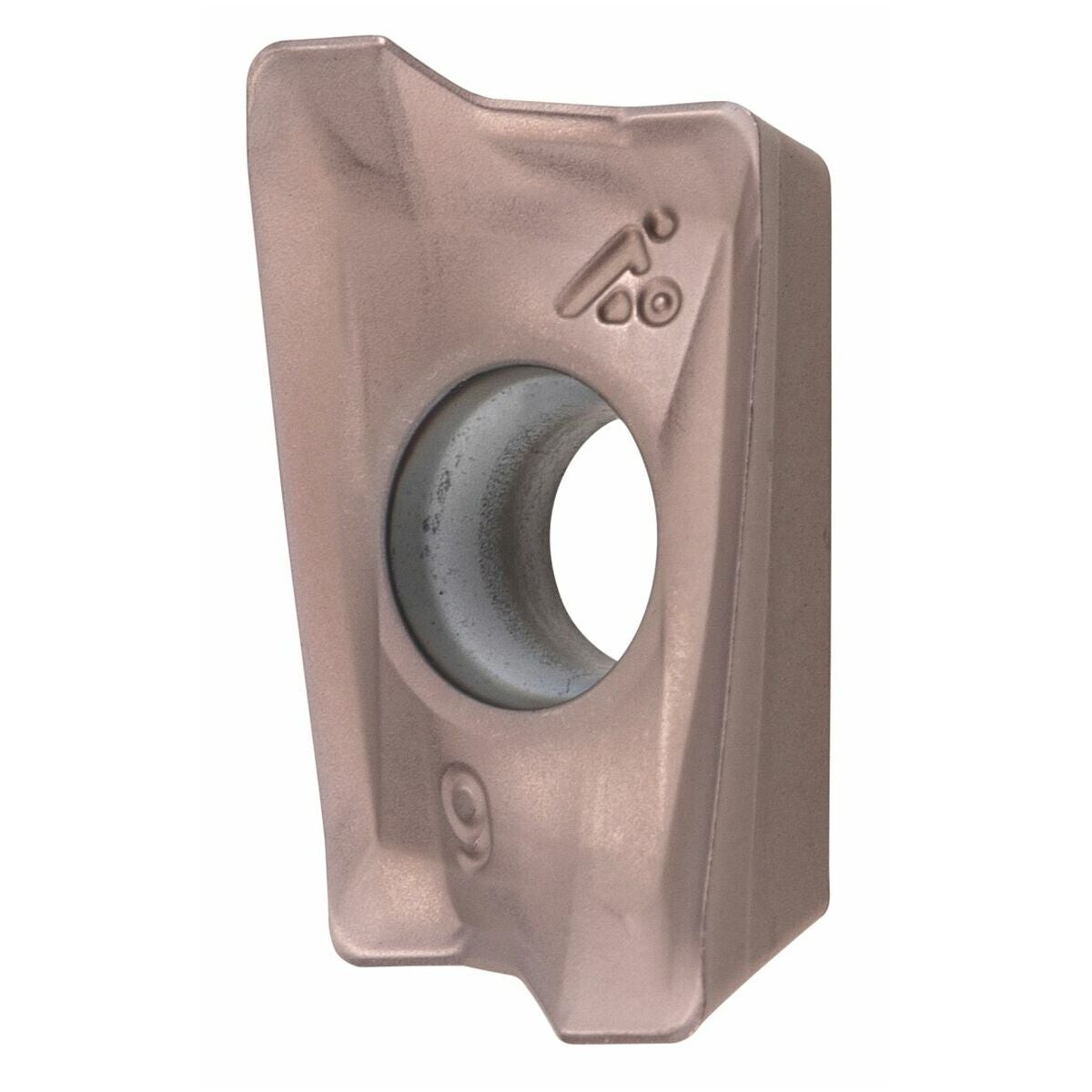

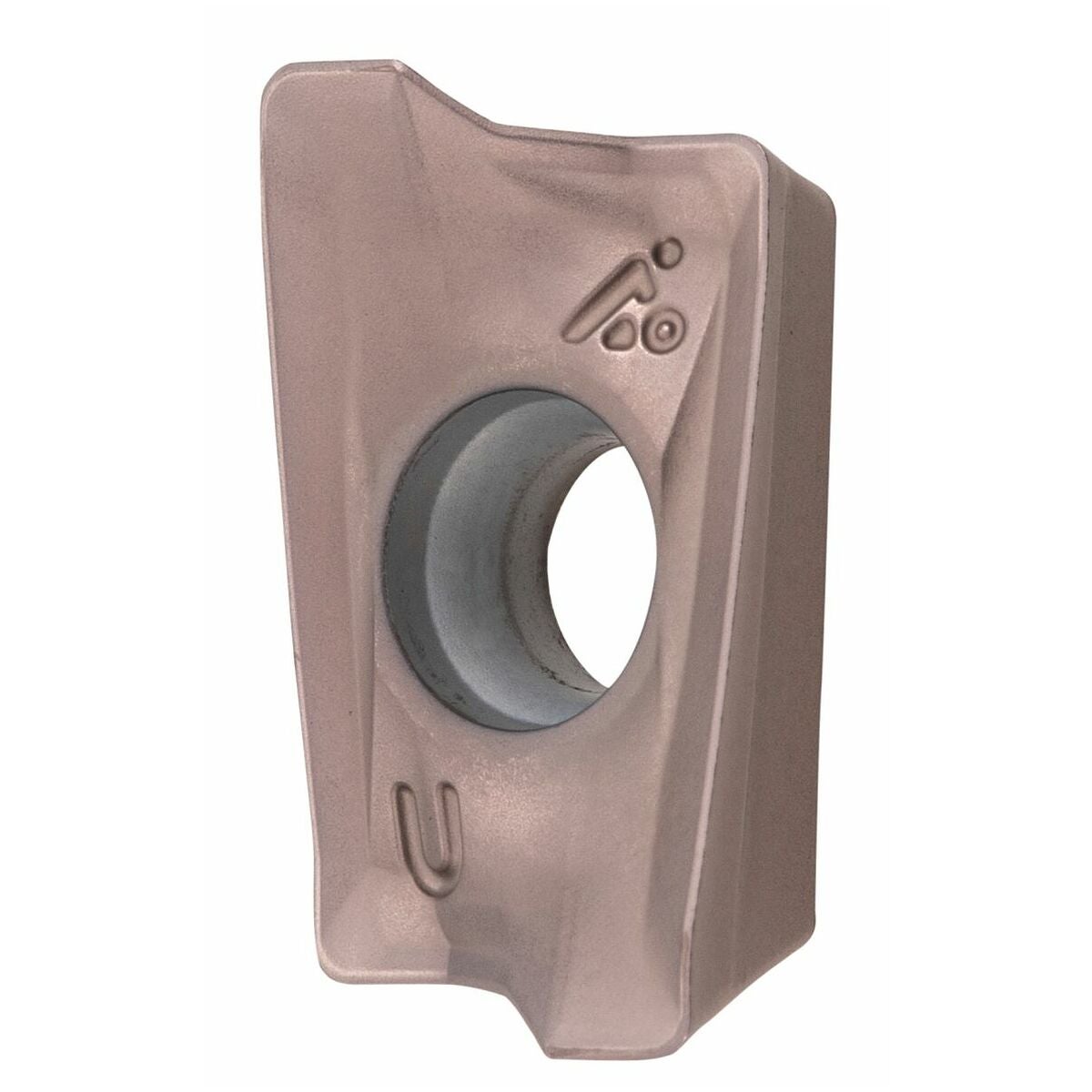

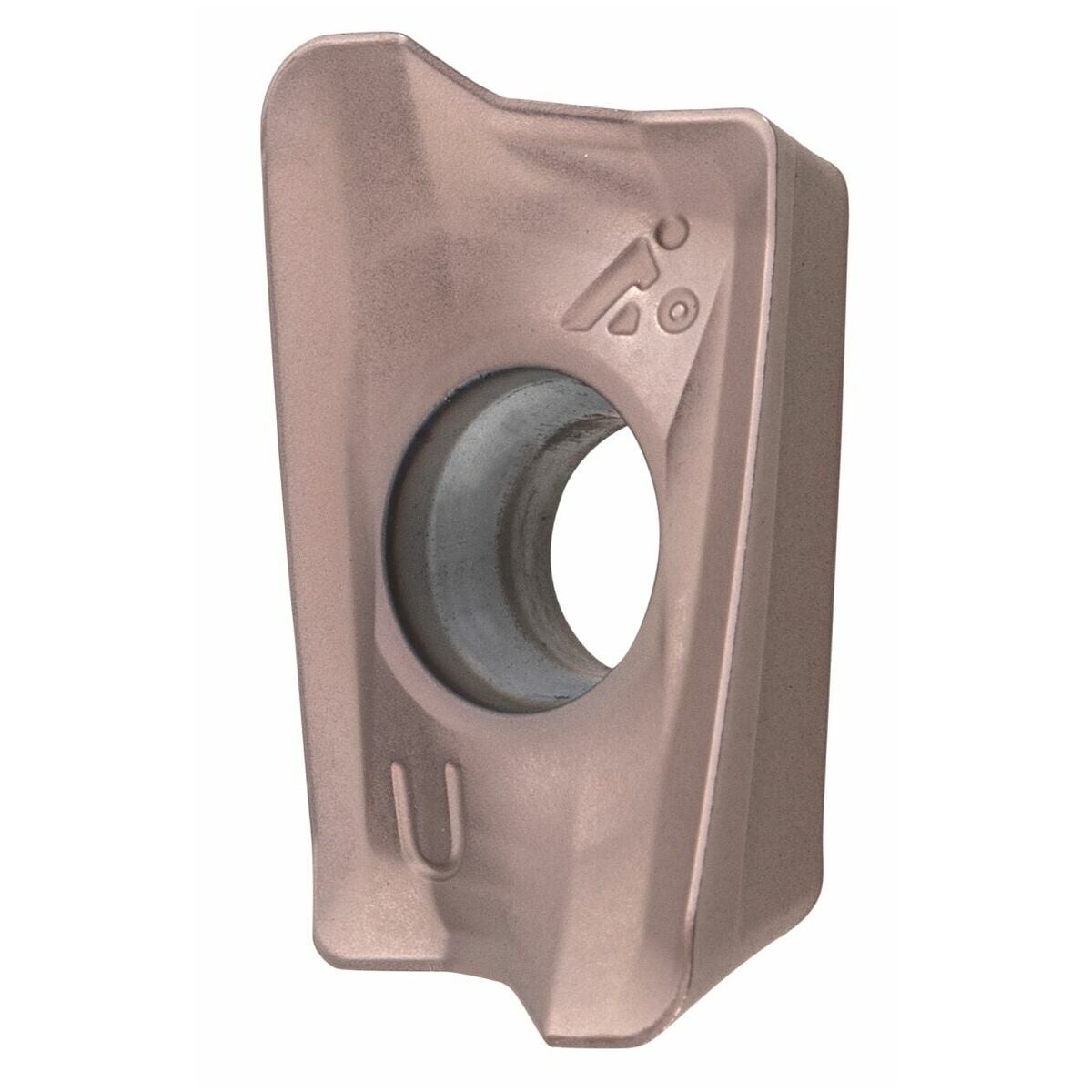

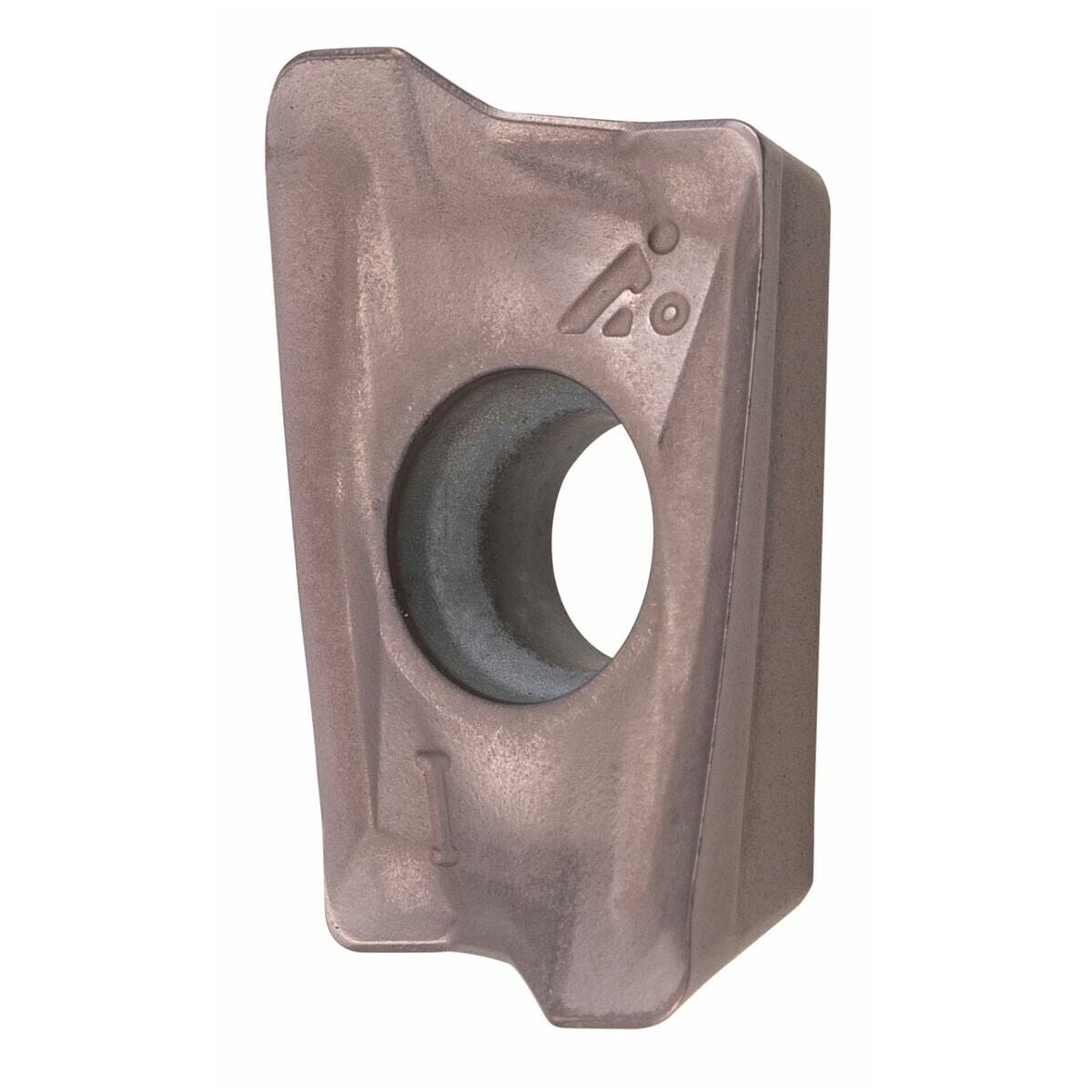

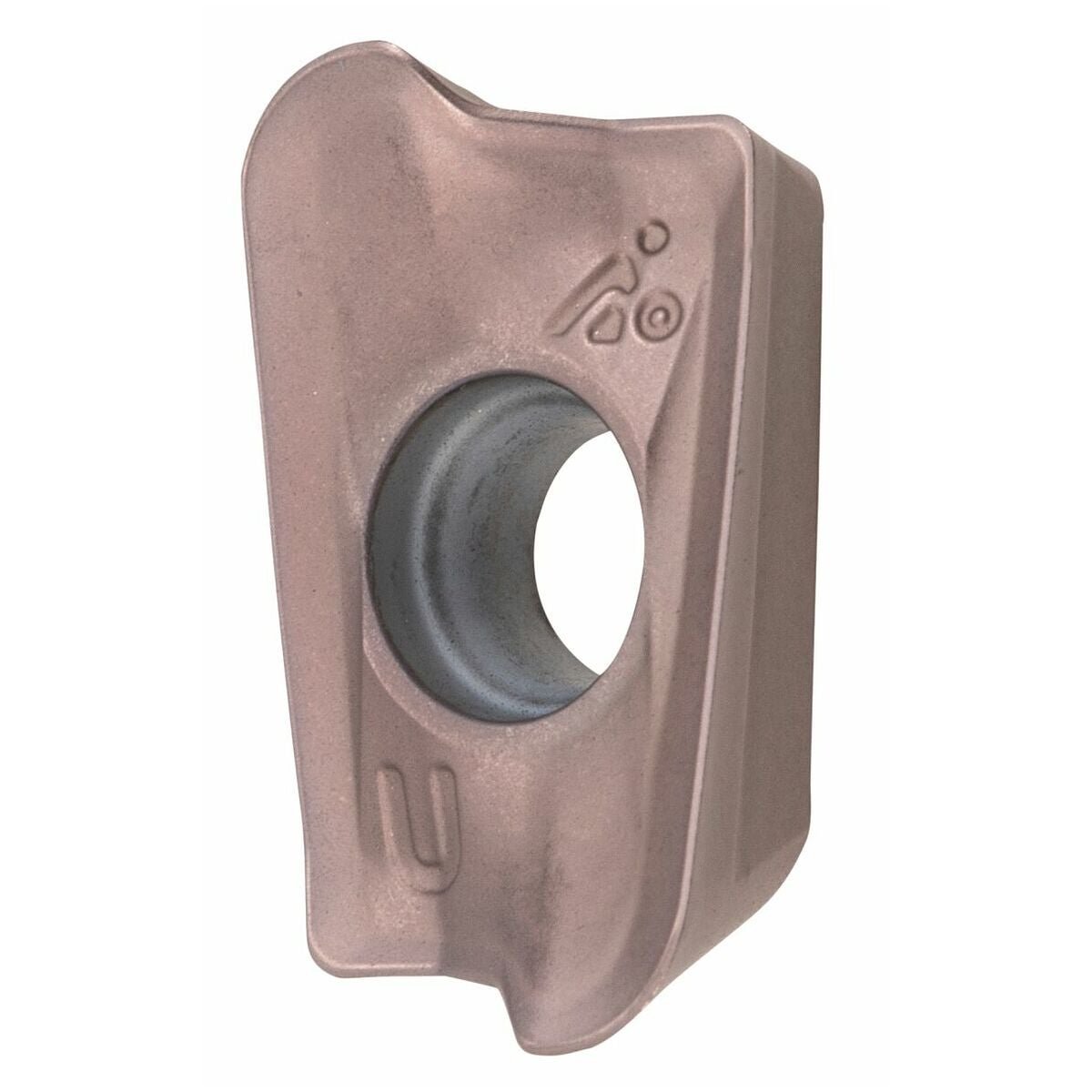

| Sopivat kääntöterät | AP..1805.. |
| Halkaisija ⌀ | 32 mm |
| Terien lukumäärä z | 3 |
| Ulkonemispituus l1 | 50 mm |
| ⌀ d3 | 26 mm |
| Spiraalijyrsintä ⌀ dmax | 62 mm |
| Spiraalijyrsintä ⌀ dmin | 58 mm |
| Ramppauskulma αmax | 1.2 astetta |
| Ramppauspituus l αmax:lle | 23.95 mm |
| Aksiaalinen lastuamis-/vapautuskulmatyökalu | 11 astetta |
| Fz-heliksi | 0.5 |
| Suurin syöttö, vaihtoterälevy seks | 0,5 mm |
| Sarja | Softcut® |
| Spiraalijyrsintä ap | 1 mm |
| Työstöstrategia | MTC |
Media
Tuotetiedot
| Tuotenumero | G21515732/3 |
|---|---|
| EAN | 4045197349248 |
