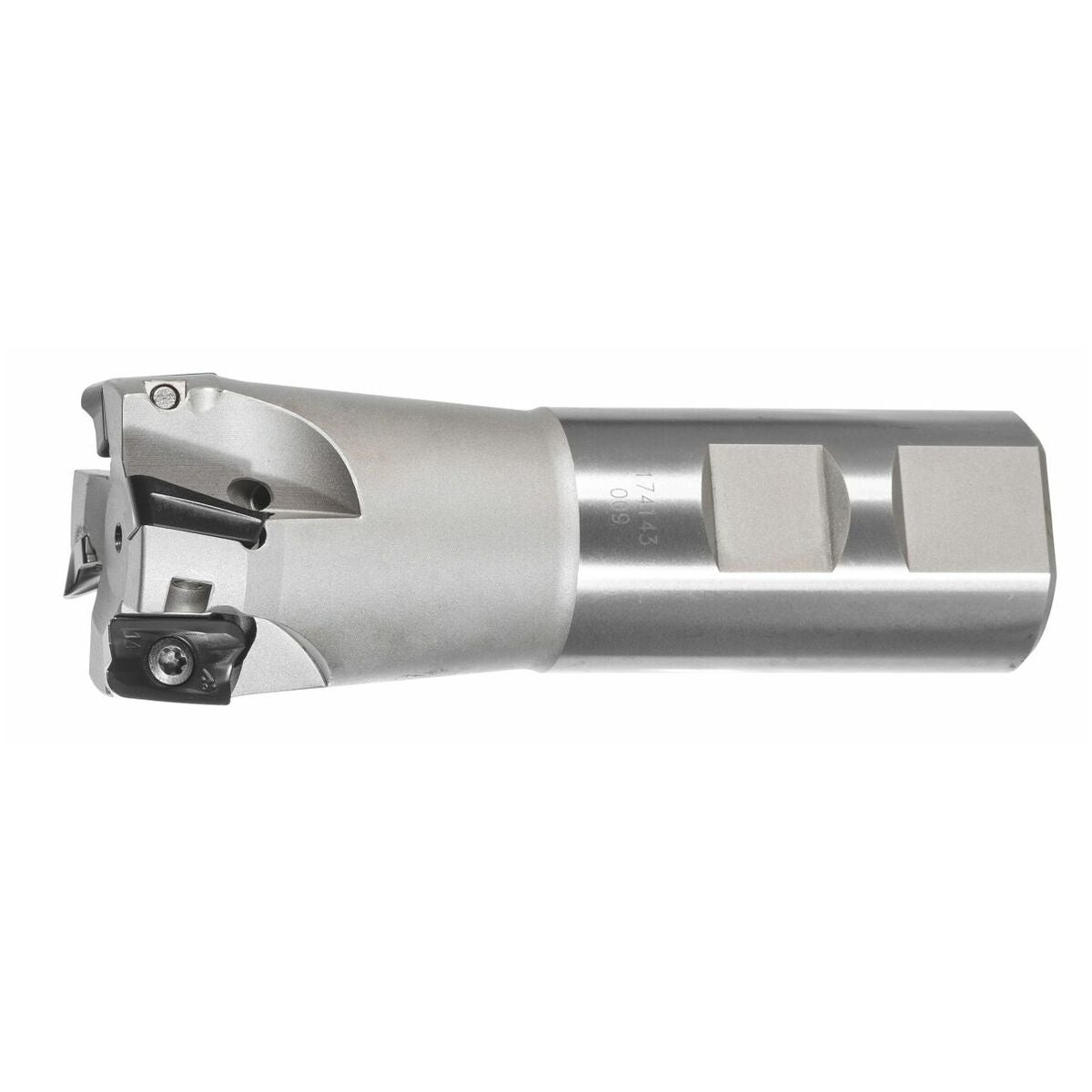

GARANT Softcut kulmajyrsin 90° MTC, lyhyt Weldon-varsi 40/4 mm
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Tarkkuuskulmajyrsin differentiaalijaolla sujuvaan koneistukseen, korkeaan tarkkuuteen ja korkeaan lastuamistehoon. Suuritehoiset kulmajyrsimet vaihtopaloilla, joissa leikkuuvoimia pienentävä geometria MTC-käyttöön epävakaissa olosuhteissa tai karalle, jossa on alhainen syöttöteho.
Käyttötiedot
Kulmajyrsintään suurilla syvyyksillä myös kiinteissä työkappaleissa. Yleiskäyttö kaikkiin teräksiin sekä ruostumattomiin ja haponkestäviin teräslaaduihin.
Erityisesti MTC:lle (Multi Task Cutting) uuden sukupolven sorvaus- ja monitoimikoneissa (MTM).
Huomautus
Kun käytetään vaihtopaloja, joiden säde on suurempi kuin 3,1 mm, vaihtopalapesää on muokattava.
Käytä GARANT-momenttiruuvitalttaa TQ nro 211750 koko 3,8 terällä nro 674252 koko 15IP.

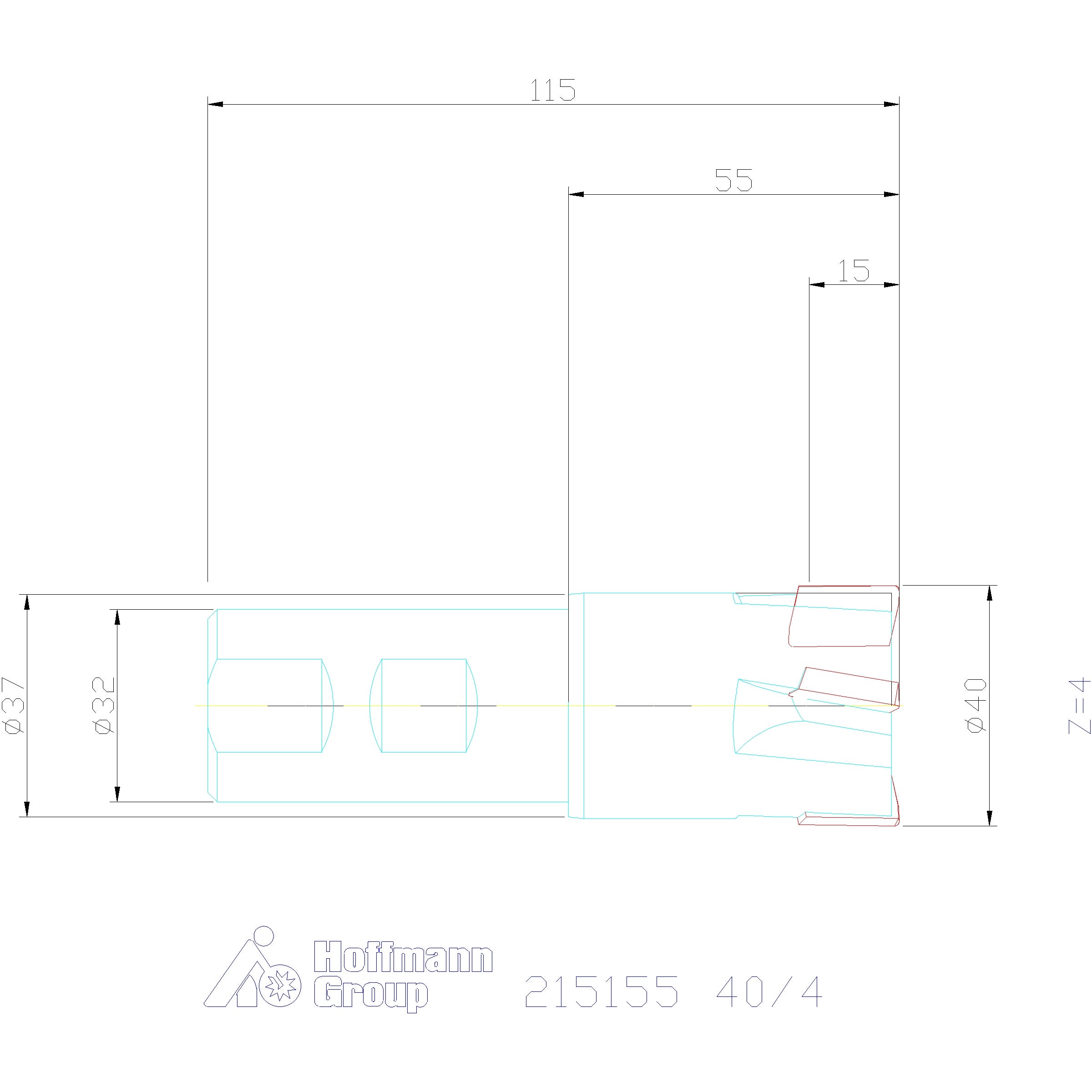

Tekniset tiedot
| Jyrsinkäyttö | Kulmajyrsintä; Ympyräjyrsintä; Ramppaus |
|---|---|
| Varren malli | Weldon-varsi |
| Asetuskulma κ | 90 astetta |
| Tuotetyyppi | Kulmajyrsin |
| Usp1 | Weldon-varrella |
| Sisäinen jäähdytys | kyllä |
| Hammastusjako | Epäsäännöllinen |
| Työkalunvaihto | PowerCard |
| Työstöstrategia | MTC |
| Varren halkaisija ds h6 | 32 mm |
| Kokonaispituus ltot | 115 mm |
| Sopivat kääntöterät | AP..1805.. |
| Halkaisija ⌀ | 40 mm |
| Terien lukumäärä z | 4 |
| Ulkonemispituus l1 | 55 mm |
| ⌀ d3 | 34 mm |
| Spiraalijyrsintä ⌀ dmax | 78 mm |
| Spiraalijyrsintä ⌀ dmin | 74 mm |
| Ramppauskulma αmax | 0,9 astetta |
| Ramppauspituus l αmax:lle | 31,95 mm |
| Aksiaalinen lastuamis-/vapautuskulmatyökalu | 11 astetta |
| Fz-heliksi | 0,5 |
| Suurin syöttö, vaihtoterälevy seks | 0,5 mm |
| Sarja | Softcut® |
| Spiraalijyrsintä ap | 1 mm |
| Työstöstrategia | MTC |
Media
Tuotetiedot
| Tuotenumero | G21515540/4 |
|---|---|
| EAN | 4045197349224 |
