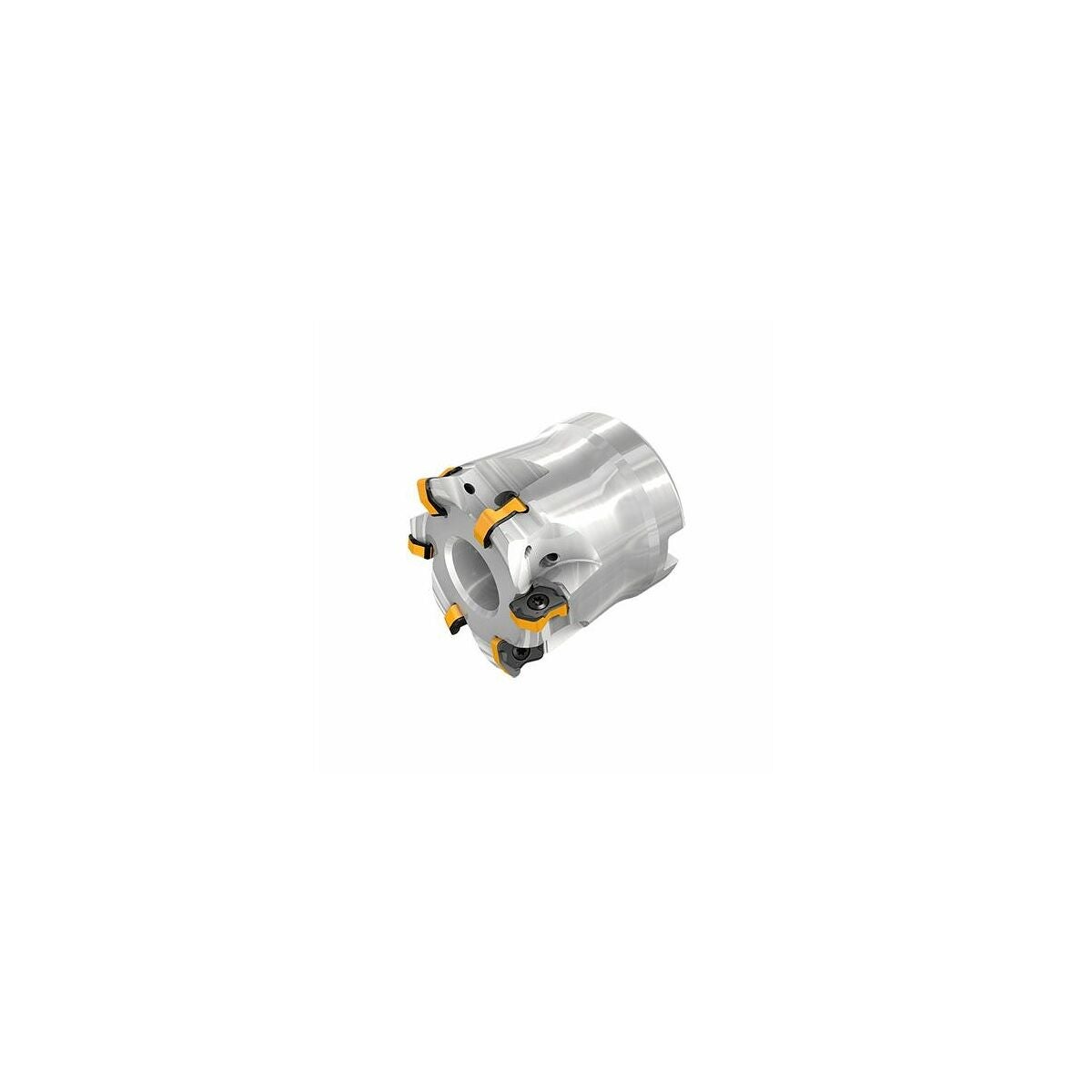

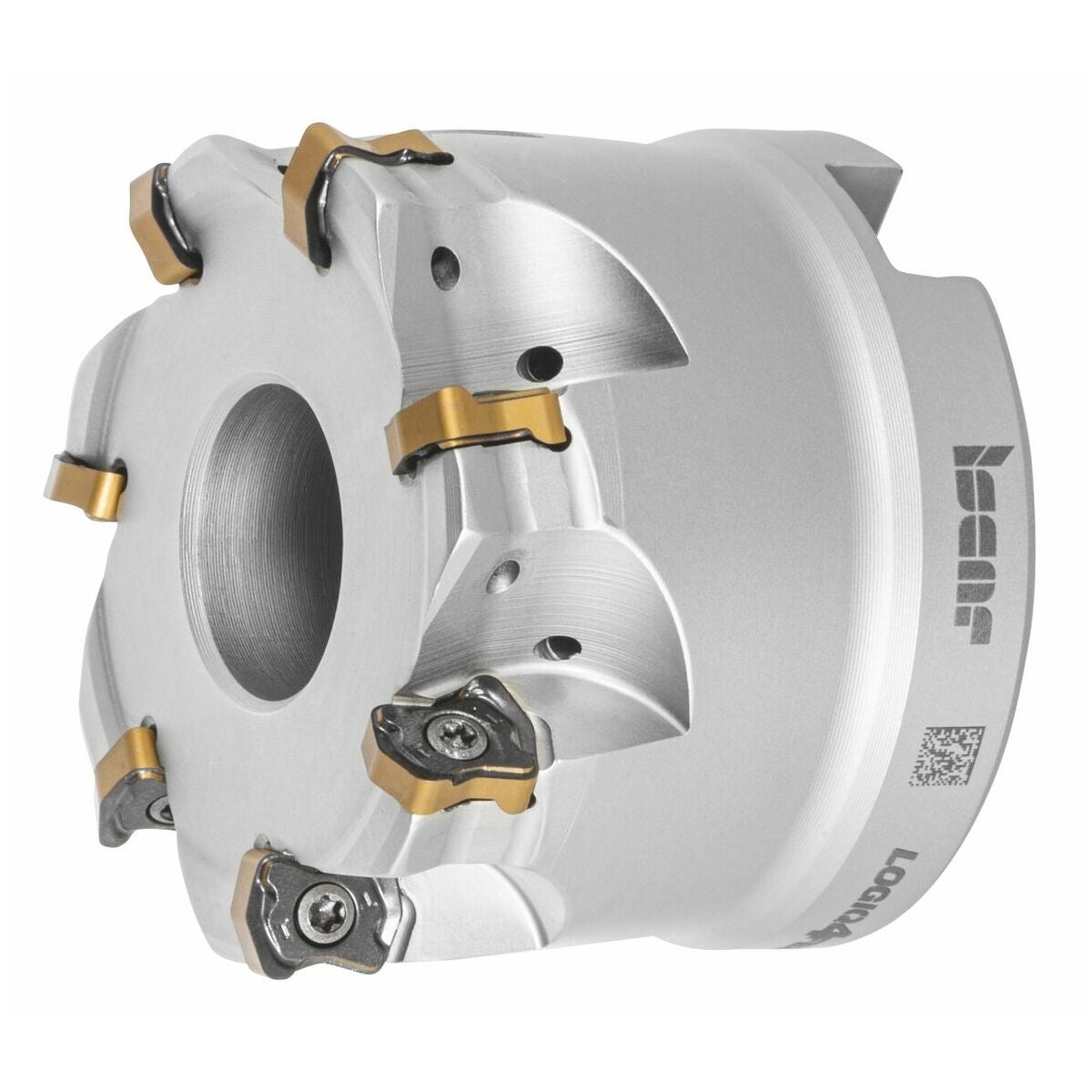

LOGIQ4FEED korkeasuurensyötön jyrsin reiällä 40/6 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Malli
Innovatiivinen korkeasyöttöjyrsintäjärjestelmä tehokkaaseen rouhintaan – erityisesti syvien onteloiden koneistukseen, esim. työkalu- ja muottivalmistuksessa sekä ilmailu- ja avaruusteollisuudessa. Sisäänsorvatussa teräpalassa on toissijainen leikkuusärmä, joka takaa suuremman lastunpoistokapasiteetin vinossa upotuksessa.
Varaosa
Teräpalojen ruuvisarja nro 229695 2 (TX7; 0,9 Nm).

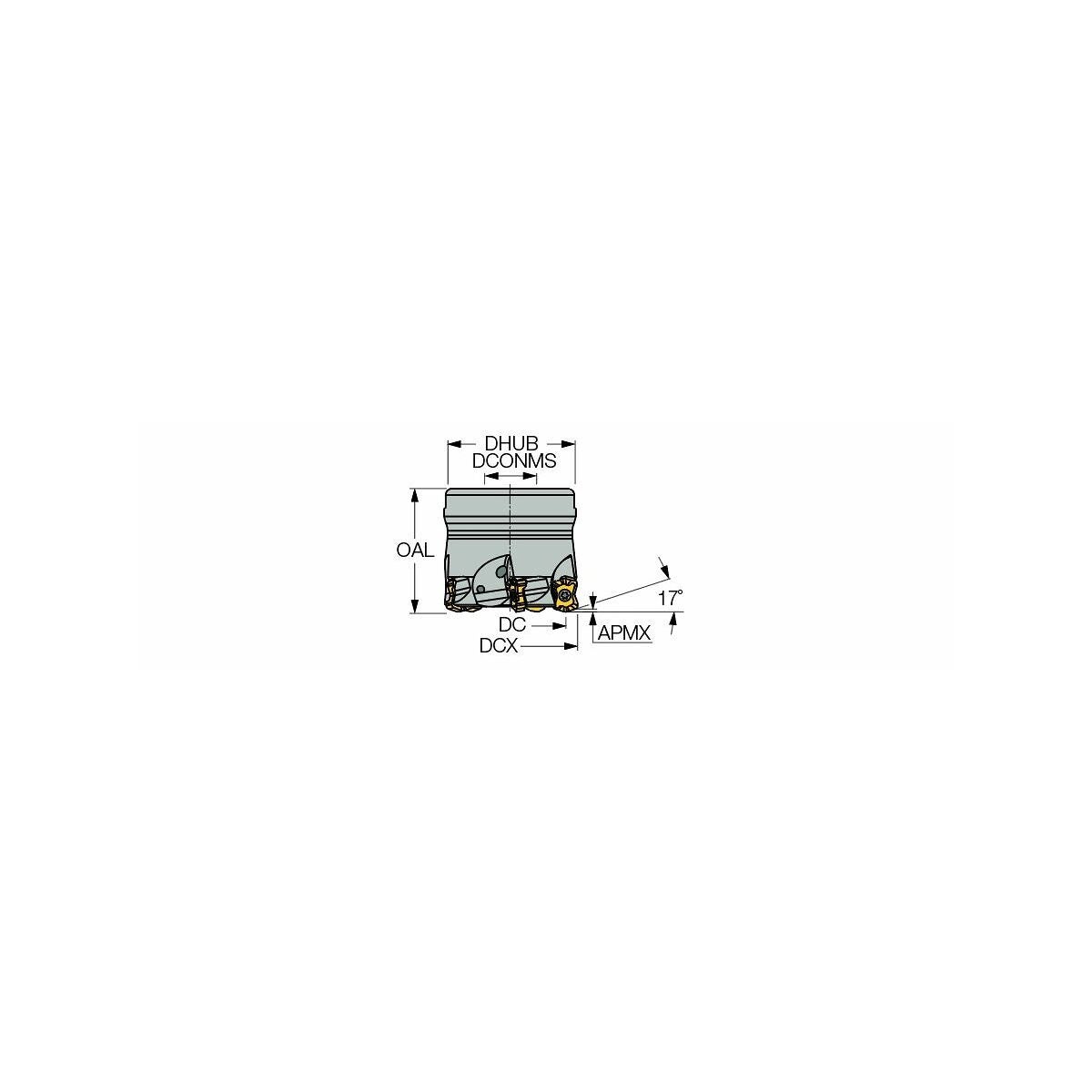

Tekniset tiedot
| Jyrsinkäyttö | Ympyräjyrsintä; Rampitus; Rampitus |
|---|---|
| Varren malli | reiällä |
| Tuotetyyppi | Kopiointijyrsimet |
| Usp1 | reiällä |
| Työstöstrategia | HPC |
| Sisäinen jäähdytys | kyllä |
| Kokonaispituus ltot | 40 mm |
| Sopivat kääntöterät | XNMU040310..; XNMU040310..; XNMU040310.. |
| ⌀ d3 | 32.6 mm |
| Spiraalijyrsintä ⌀ dmax | 79 mm |
| Spiraalijyrsintä ⌀ dmin | 72.6 mm |
| Ramppauskulma αmax | 0.9 astetta |
| Ramppauspituus l αmax:lle | 30.6 mm |
| Asetuskulma κ | 17 astetta |
| Aksiaalinen lastuamis-/vapautuskulmatyökalu | -8 astetta |
| Fz-heliksi | 0.8 |
| Suurin syöttö, vaihtoterälevy seks | 0.5 mm |
| Spiraalijyrsintä ap | 0,8 mm |
| Sarja | LOGIQ4FEED; LOGIQ4FEED; LOGIQ4FEED |
| Sisäinen jäähdytys | kyllä |
| Halkaisija ⌀ | 40 mm |
| Terien lukumäärä z | 6 |
| Kiinnitysreiän ⌀ | 16 mm |
| Sisäinen | kyllä; kyllä; kyllä |
| Sopivat kääntöterät | XNMU040310..; XNMU040310..; XNMU040310.. |
| Työstöstrategia | HPC |
| Valmistajan merkintä | FFX4 FD040-6-16-04 |
| Sarja | LOGIQ4FEED; LOGIQ4FEED; LOGIQ4FEED |
Media
Tuotetiedot
| Tuotenumero | G22110640/6 |
|---|---|
| EAN | 7291075393361 |
