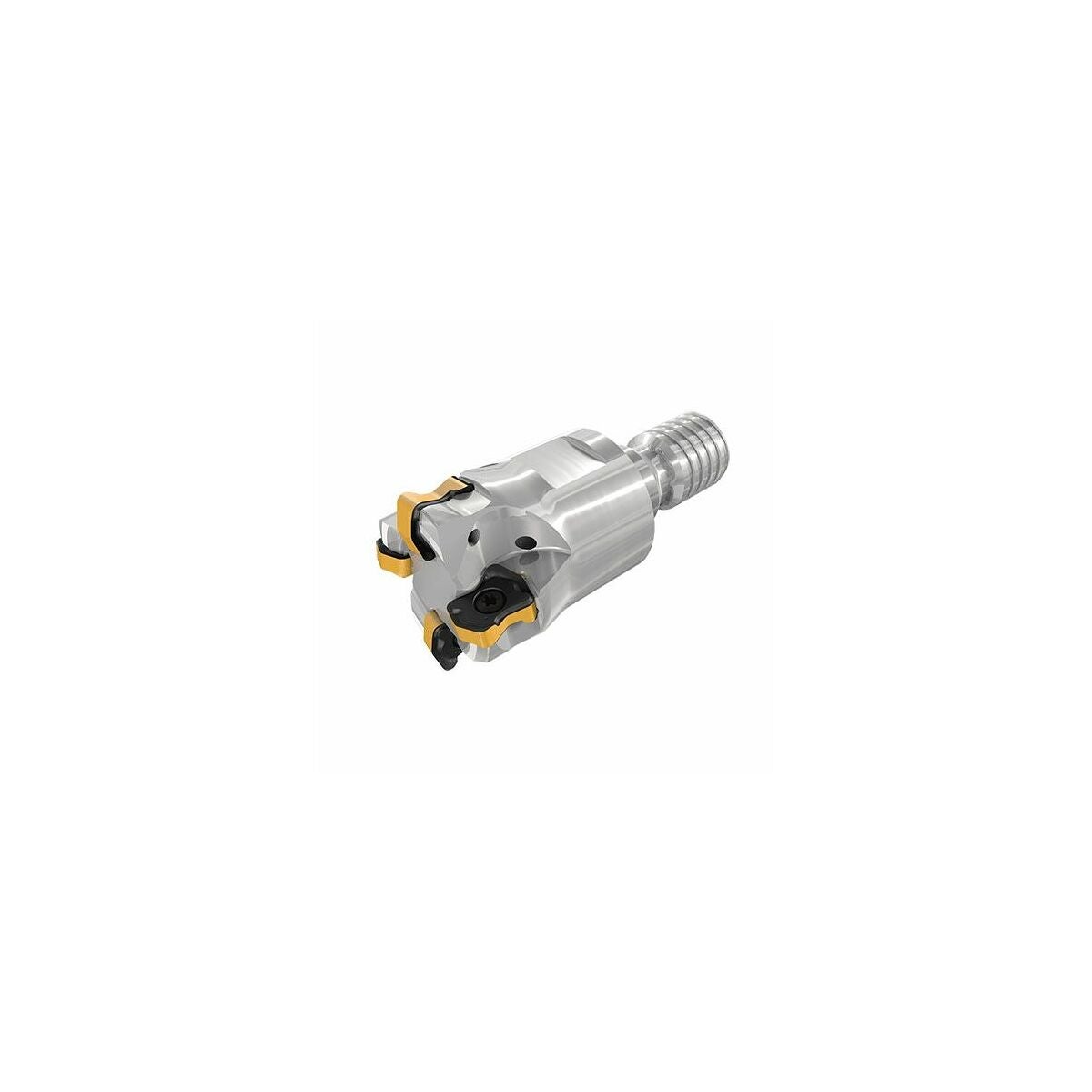

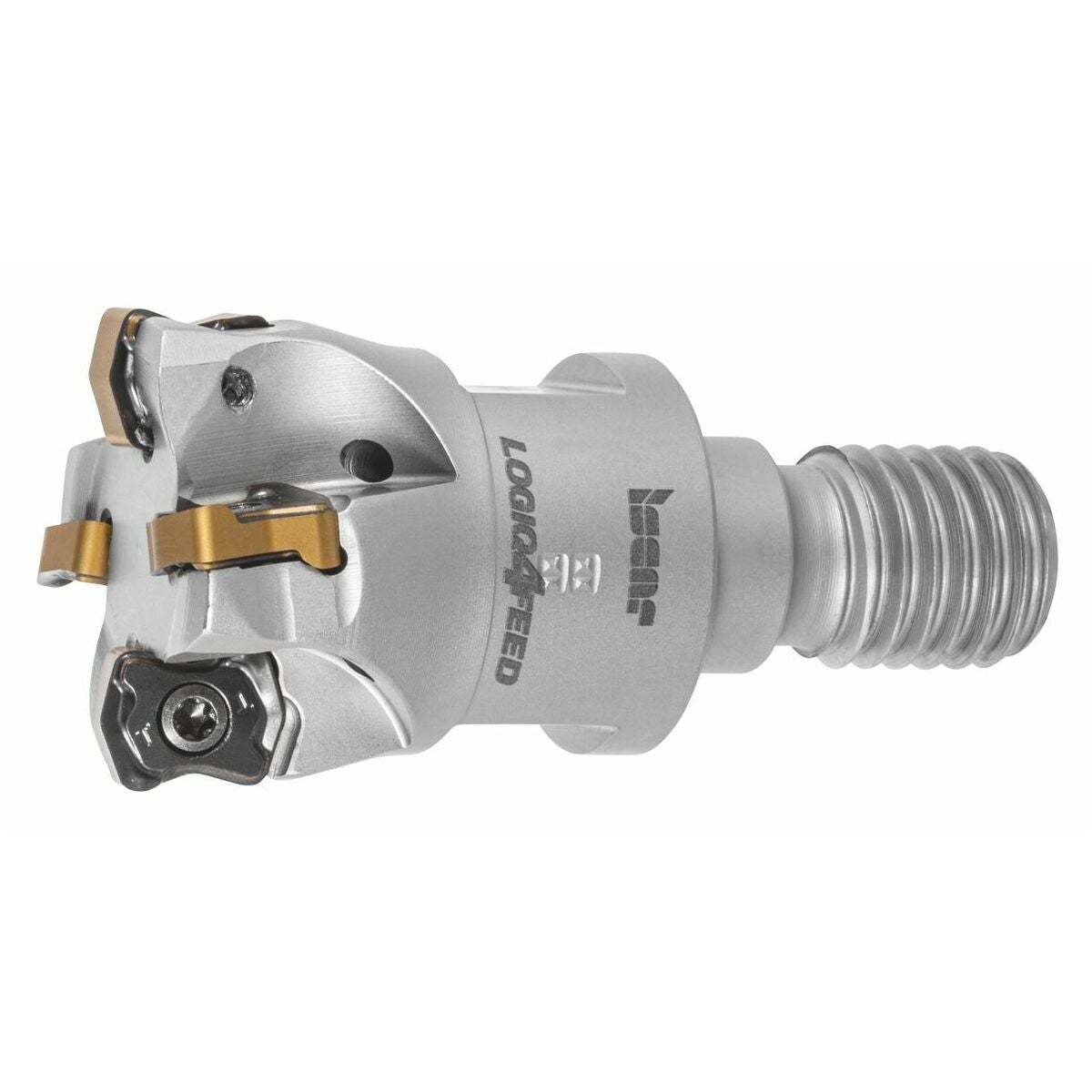

LOGIQ4FEED-suurensyötön jyrsin 20/3
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Innovatiivinen suurisyöttöjyrsintäjärjestelmä tehokkaaseen karkeatyöstöön – erityisesti syvien onteloiden työstöön, esim. työkalu- ja muottivalmistuksessa sekä ilmailu- ja avaruusteollisuudessa. Sisäsorvatussa vaihtoterässä on toissijainen teräsärmä, joka takaa suuremman lastunpoistokapasiteetin vinossa uppojyrsinnässä.
Varaosa
Ruuvsarja vaihtoterälle nro 229695 2 (TX7; 0,9 Nm).

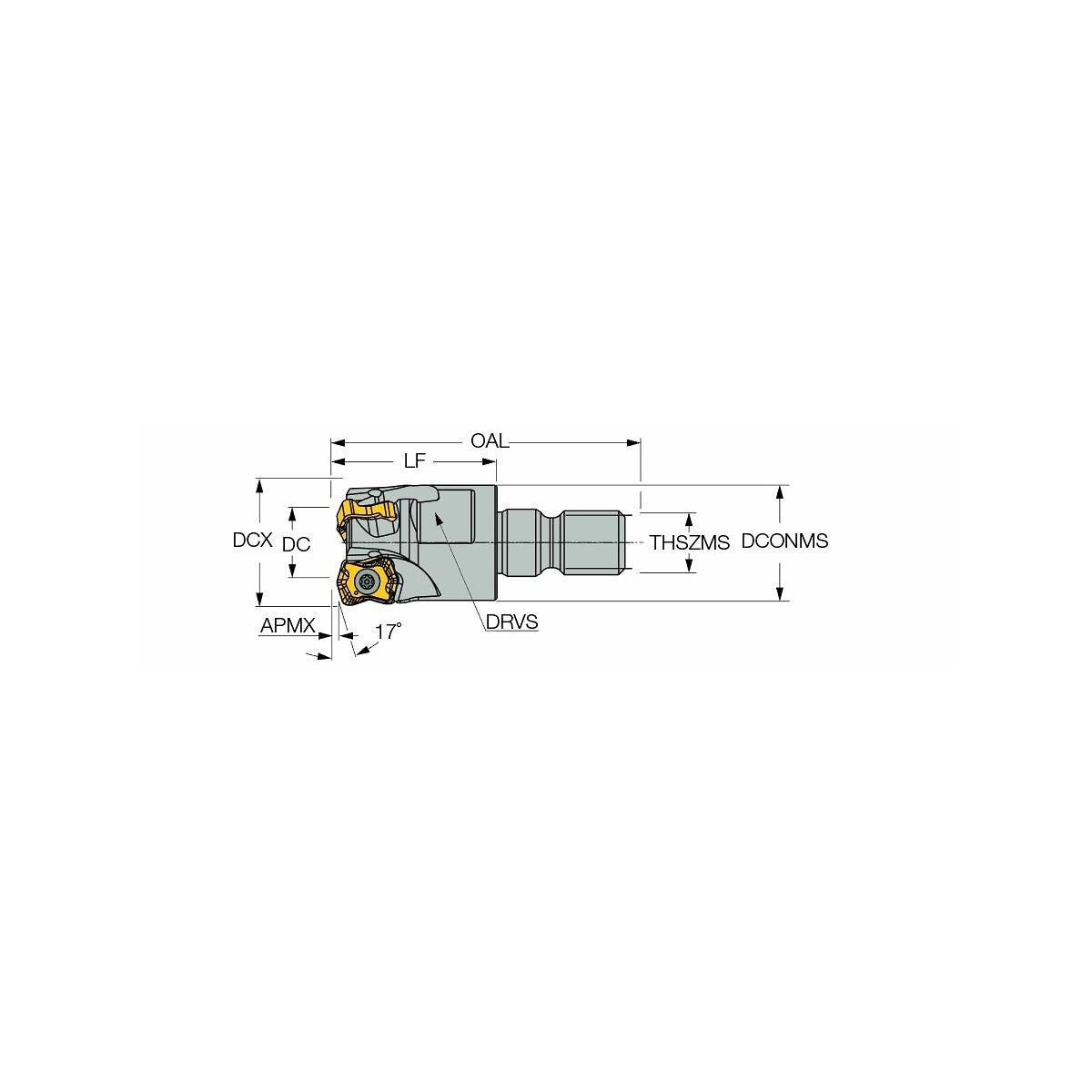

Tekniset tiedot
| Jyrsinkäyttö | Ympyräjyrsintä; Ramppaus; Ramppaus |
|---|---|
| Varren malli | kierteellä |
| Tuotetyyppi | Jyrsintapit |
| Usp1 | kierteellä |
| Työstöstrategia | HPC |
| Sisäinen jäähdytys | kyllä |
| Kokonaispituus ltot | 25 mm |

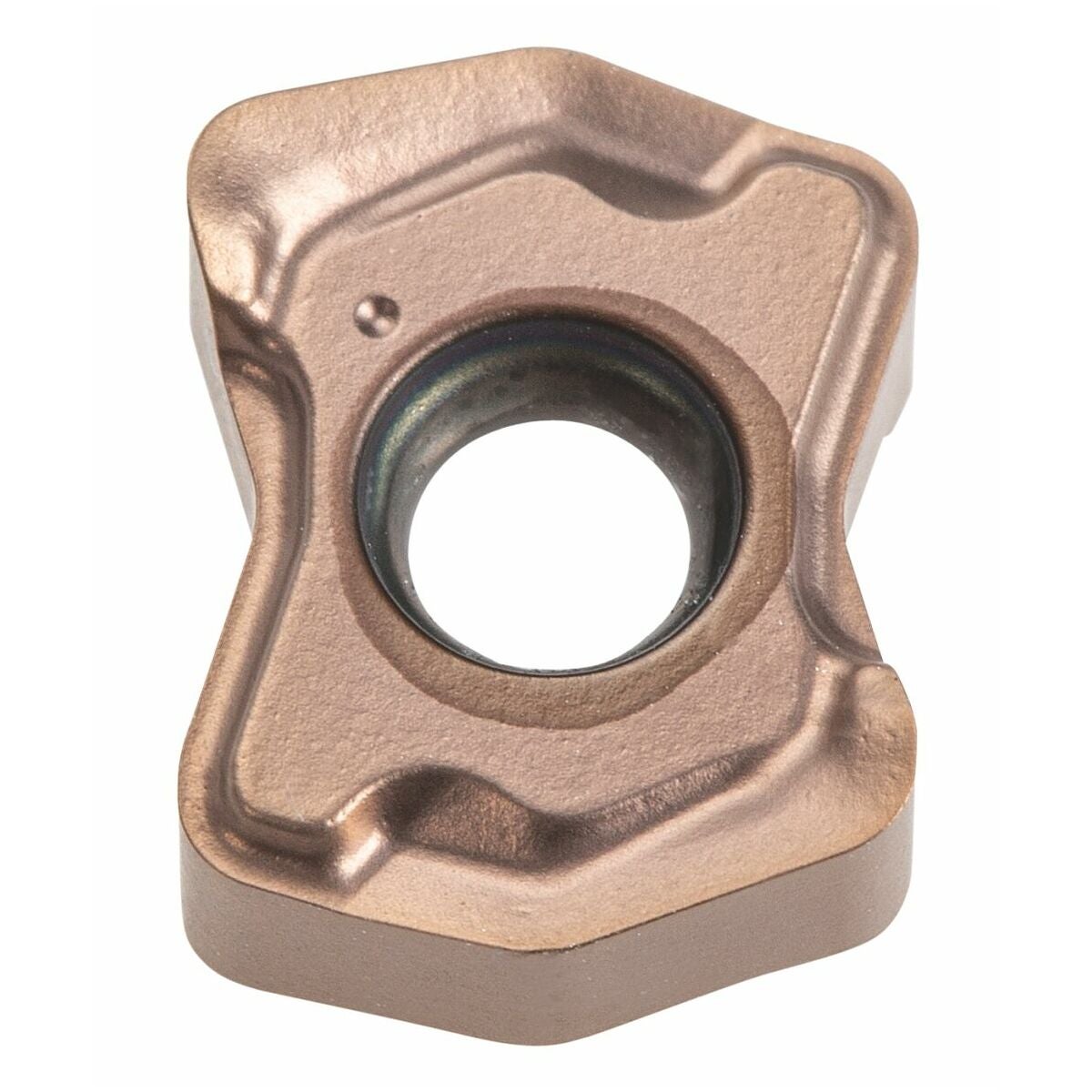

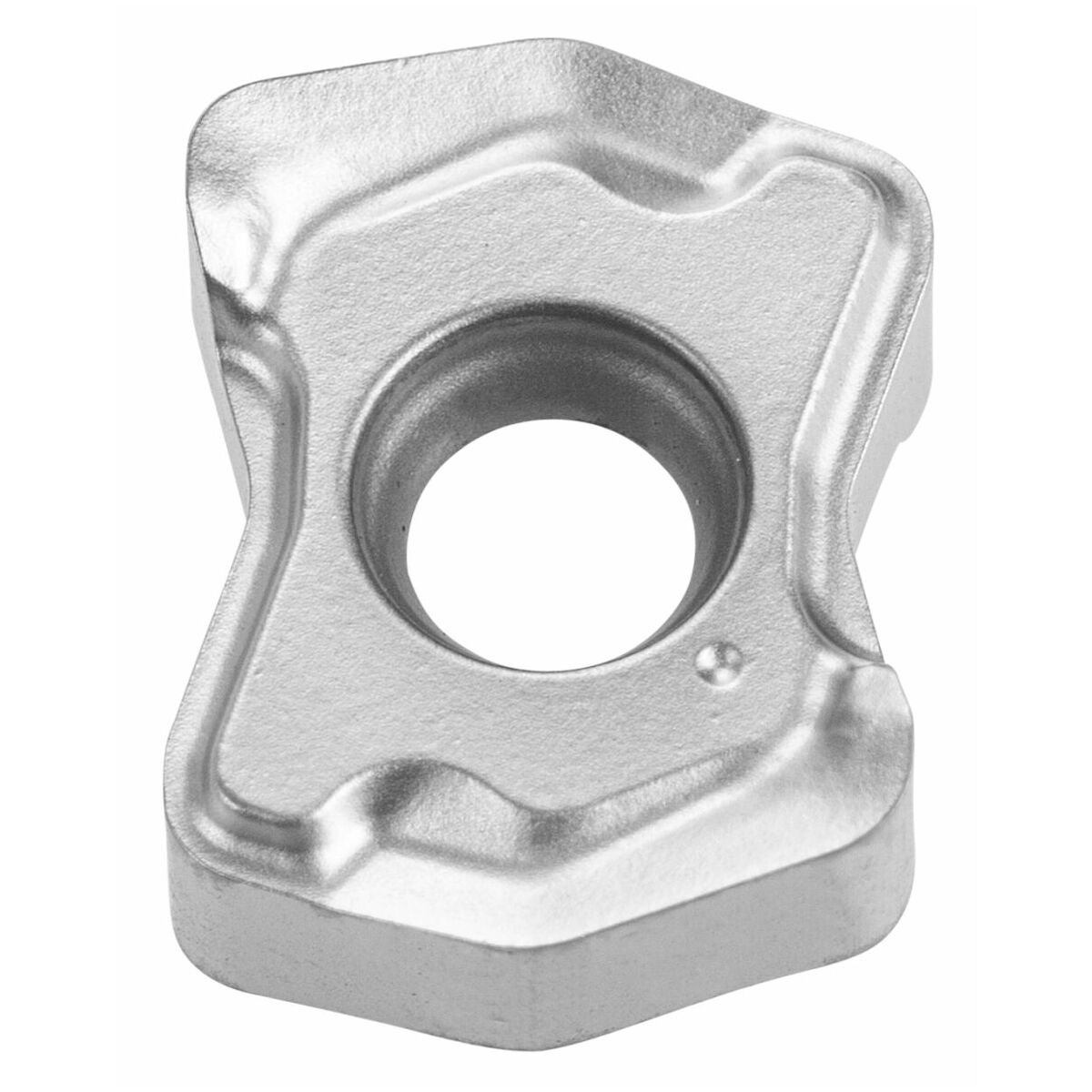

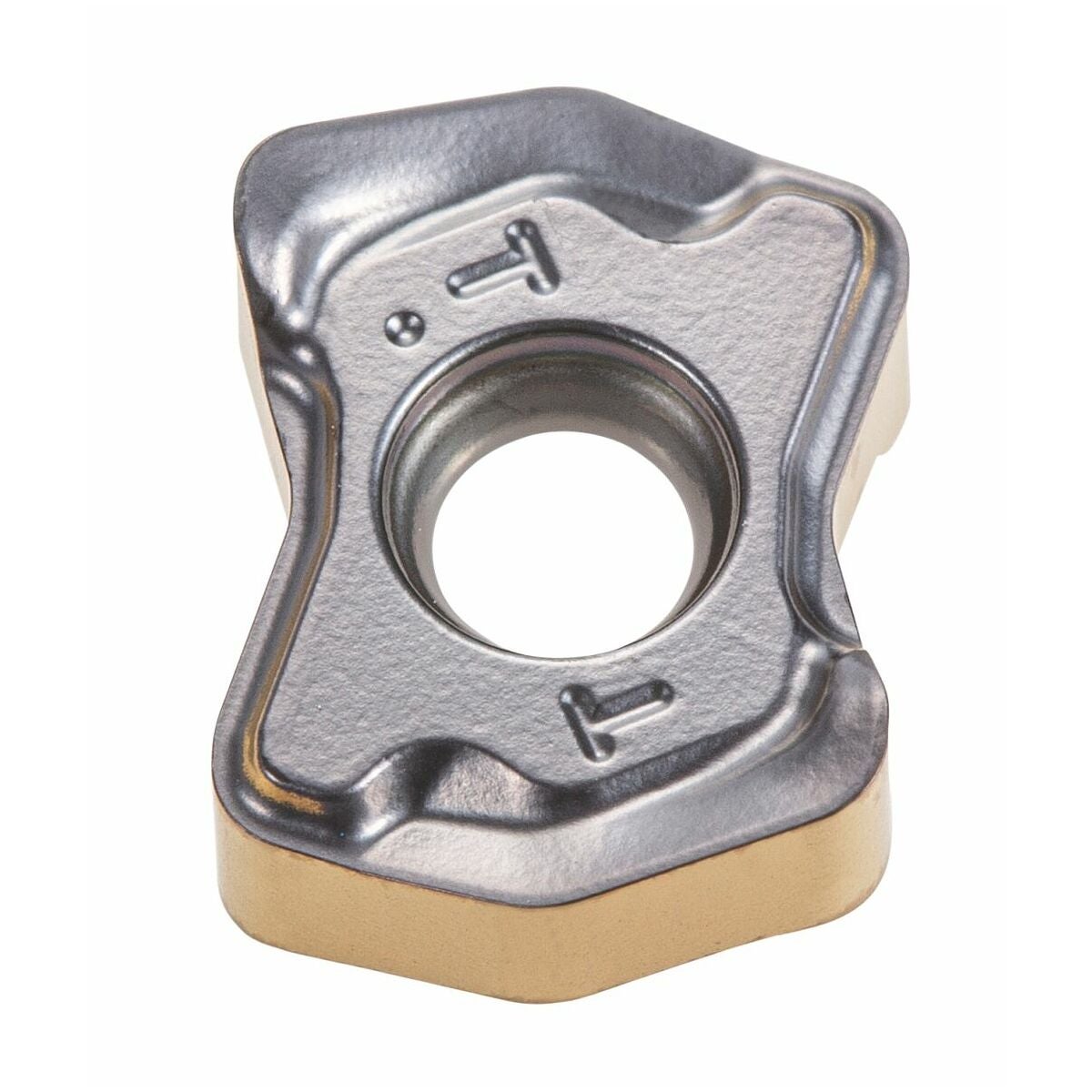

| Sopivat kääntöterät | XNMU040310..; XNMU040310..; XNMU040310.. |
| ⌀ d3 | 12.6 mm |
| Spiraalijyrsintä ⌀ dmax | 39 mm |
| Spiraalijyrsintä ⌀ dmin | 32.6 mm |
| Ramppauskulma αmax | 2.7 astetta |
| Ramppauspituus l αmax:lle | 10.6 mm |
| Asetuskulma κ | 17 astetta |
| Aksiaalinen lastuamis-/vapautuskulmatyökalu | -8 astetta |
| Fz-heliksi | 0.8 |
| Suurin syöttö, vaihtoterälevy seks | 0.5 mm |
| Spiraalijyrsintä ap | 0.8 mm |
| Sarja | LOGIQ4FEED; LOGIQ4FEED; LOGIQ4FEED |
| Sisäinen jäähdytys | kyllä |
| Halkaisija ⌀ | 20 mm |
| Terien lukumäärä z | 3 |
| Kiinnityskierre m | M10 |
| Sisäinen | kyllä; kyllä; kyllä |
| Varren mitat | M10; M10; M10 |
| Sopivat kääntöterät | XNMU040310..; XNMU040310..; XNMU040310.. |
| Työstöstrategia | HPC |
| Valmistajan merkintä | FFX4 ED20/.78-3-M10-04 |
| Sarja | LOGIQ4FEED; LOGIQ4FEED; LOGIQ4FEED |
Media
Tuotetiedot
| Tuotenumero | G22110420/3 |
|---|---|
| EAN | 7291075393309 |
