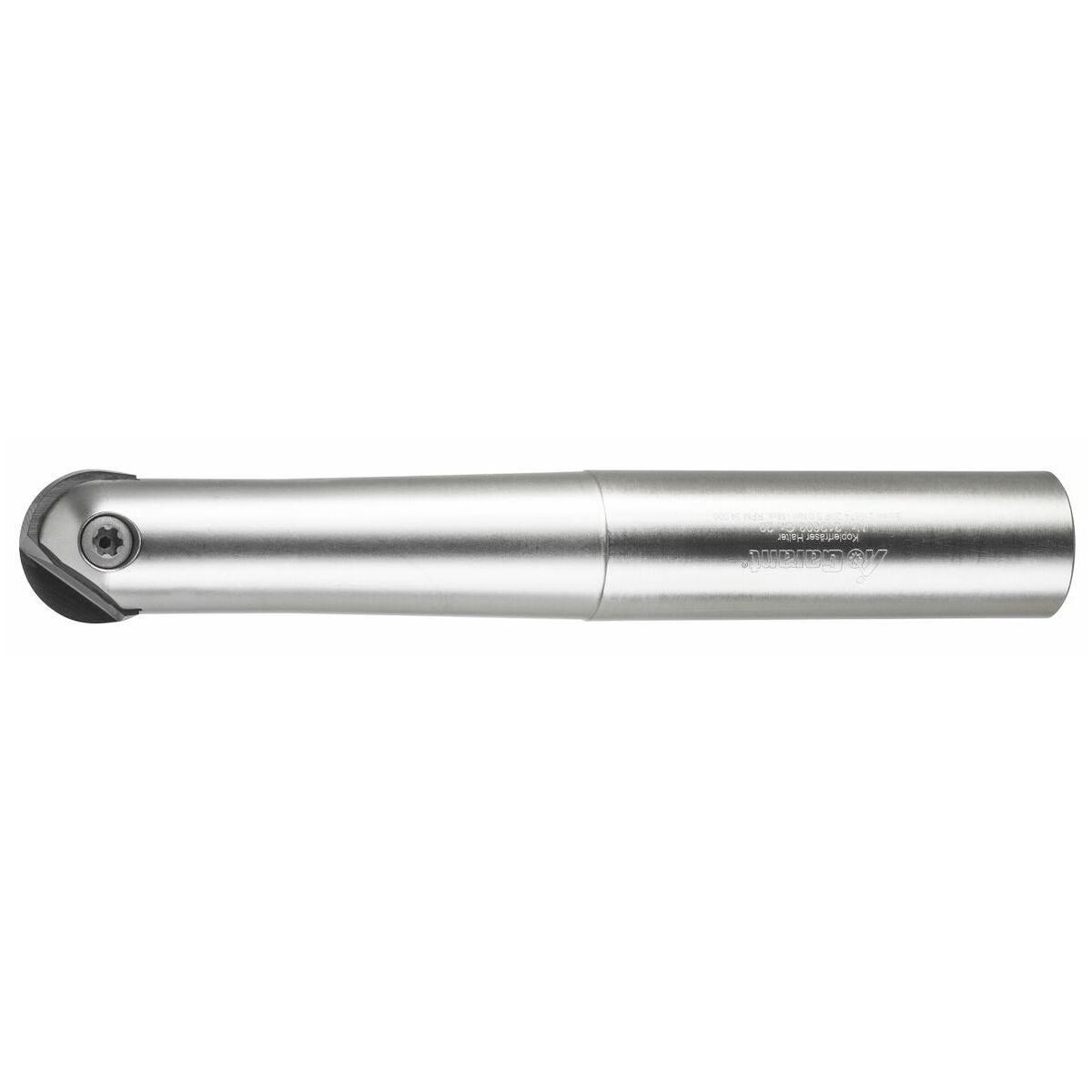

Kopiointijyrsin, pitkä, lieriövarsi 20 mm
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Tarkka vaihtoterätyöstö optimaalisen lastu- ja teräistuintoleranssien suunnittelun ansiosta.
Suurin toistotarkkuus taattu: ± 0,015 mm.
Käyttötiedot
Yleiskäyttö viimeistelyyn ja puoliviimeistelyyn.
Teräs – yleiskäyttöön uppo- ja valumuoteissa.
Huomautus
Laske kierrosluku vastaamaan tehokasta ⌀ Dw.
Huomautus
GARANT-momenttiruuvimeisseli TQ nro 211750 koko 5,0 käytetään terän kanssa nro 674252 koko 20IP.
Malli
Tarkka kääntöterätyöstö levy- ja teräasennon toleranssien optimaalisen suunnittelun ansiosta.
Suurin toistotarkkuus taattu: ± 0,015 mm.
Käyttötiedot
Yleiskäyttö viimeistelyyn ja puoliviimeistelyyn.
Teräs – yleiskäyttöön uppo- ja muottityökaluissa.
Huomautus
Laske kierrosluku vastaamaan efektiivistä ⌀ Dw.

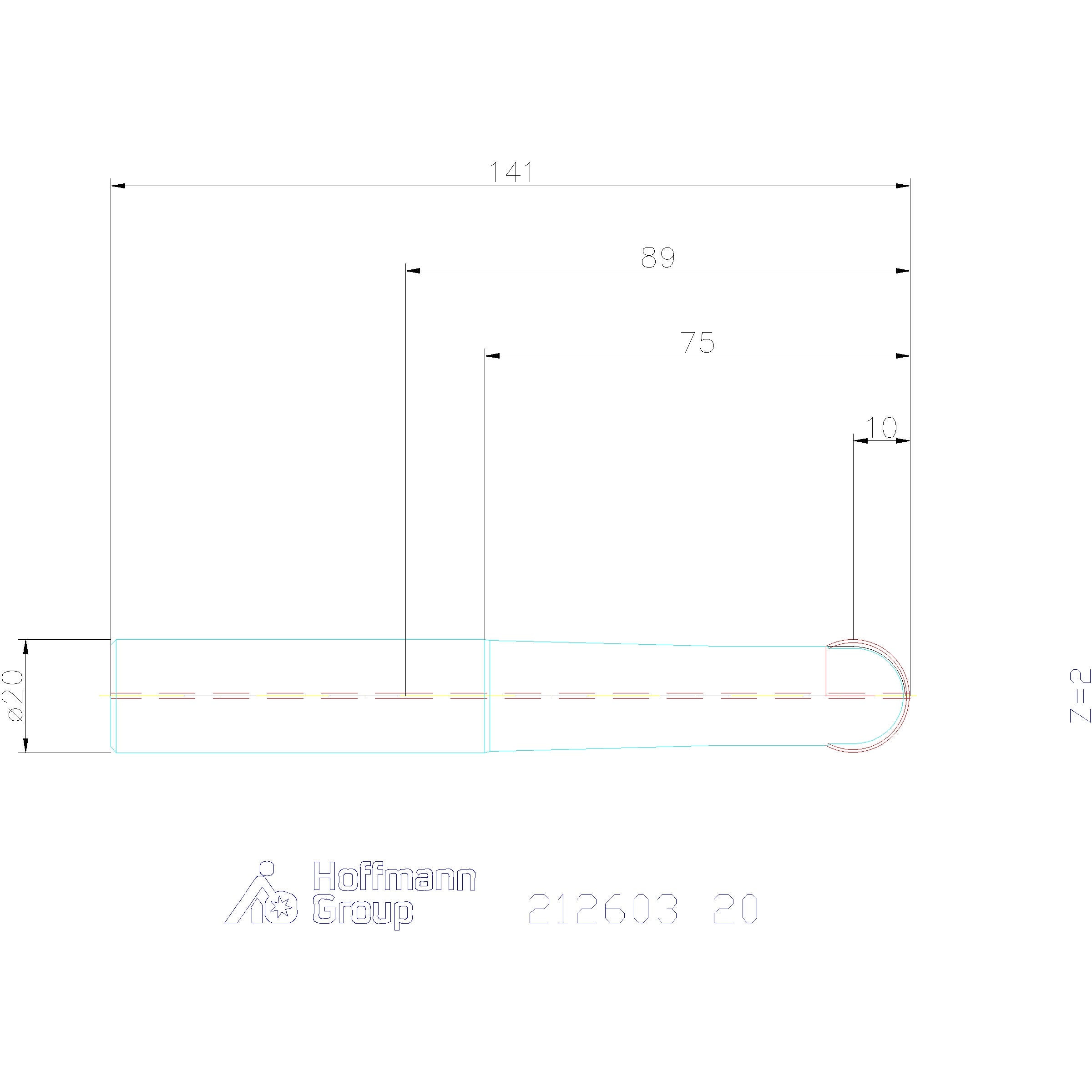

Tekniset tiedot
| Jyrsinkäyttö | Jäljennysjyrsintä |
|---|---|
| Varren malli | Sylinterivarsi |
| Työkalunvaihto | PowerCard |
| Tuotetyyppi | Jäljennysjyrsin |
| Sisäinen jäähdytys | kyllä |
| Varren halkaisija ds h6 | 20 mm |
| Kokonaispituus ltot | 141 mm |
| Sisäinen jäähdytys | kyllä |
| Halkaisija ⌀ | 20 mm |
| Terien lukumäärä z | 2 |
| Ulkonemispituus l1 | 34 mm |
| Pituus ⌀ d1 | 75 mm |
| ⌀ d1 | 17 mm |
| Vaihtopalan ruuvi | 219874 (20IP; 5,0 Nm) |
Media
Tuotetiedot
| Tuotenumero | G21260320 |
|---|---|
| EAN | 4045197712721 |
