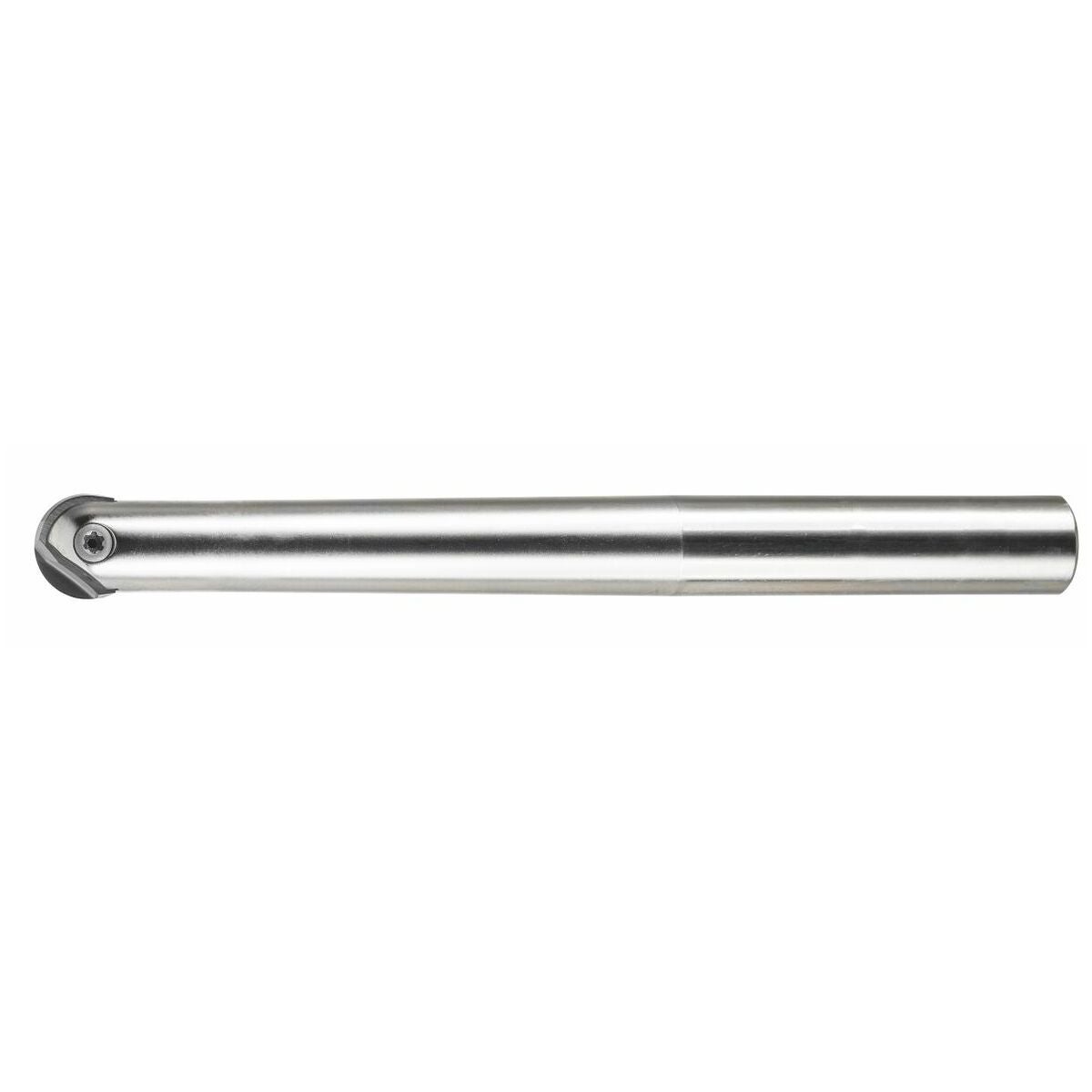

Kopiointijyrsin, extra pitkä 16 mm
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Tarkka vaihtoterätyöstö optimaalisen istukka- ja teräasentotoleranssien suunnittelun ansiosta.
Korkein toistotarkkuus taattu: ± 0,015 mm.
Käyttötiedot
Yleiskäyttö viimeistelyyn ja puoliviimeistelyyn.
Teräs – yleiskäyttöön uppo- ja valumuotteihin.
Huomautus
Laske kierrosluku vastaamaan efektiivistä ⌀ Dw.
Huomautus
GARANT-momenttiruuvimeisseli TQ nro 211750 koko 3,0 käytetään kärjen nro 674252 koko 15IP kanssa.
Rakenne
Tarkka teräpalatyöstö optimaalisen pidinlevyn ja teräpalapesän toleranssien suunnittelun ansiosta.
Suurin toistotarkkuus taattu: ± 0,015 mm.
Käyttöarvot
Yleiskäyttö viimeistelyyn ja puoliviimeistelyyn.
Teräs – yleiskäyttöön upotus- ja valumuoteissa.
Huomautus
Laske kierrosluku vastaavasti tehokkaan-⌀ Dw:n mukaan.

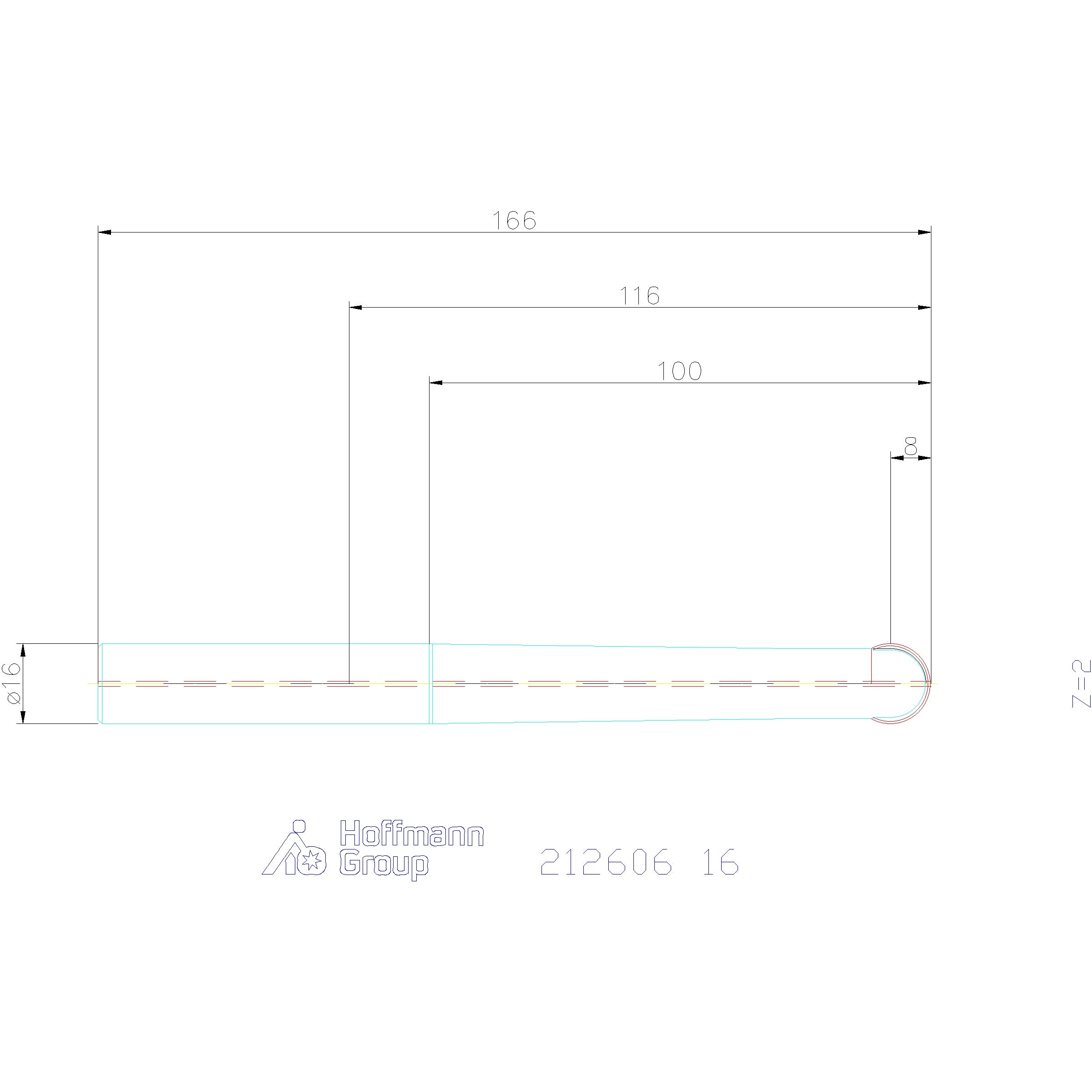

Tekniset tiedot
| Jyrsinkäyttö | Kopiofräys |
|---|---|
| Varren malli | Sylinterivarsi |
| Työkalunvaihto | PowerCard |
| Tuotetyyppi | Kopiojyyrsin |
| Sisäinen jäähdytys | kyllä |
| Varren halkaisija ds h6 | 16 mm |
| Kokonaispituus ltot | 166 mm |
| Sisäinen jäähdytys | kyllä |
| Halkaisija ⌀ | 16 mm |
| Terien lukumäärä z | 2 |
| Ulkonemispituus l1 | 28 mm |
| Pituus ⌀ d1 | 100 mm |
| ⌀ d1 | 14 mm |
| Vaihtopalan ruuvi | 219873 (15IP; 3,0 Nm) |
Media
Tuotetiedot
| Tuotenumero | G21260616 |
|---|---|
| EAN | 4045197712752 |
