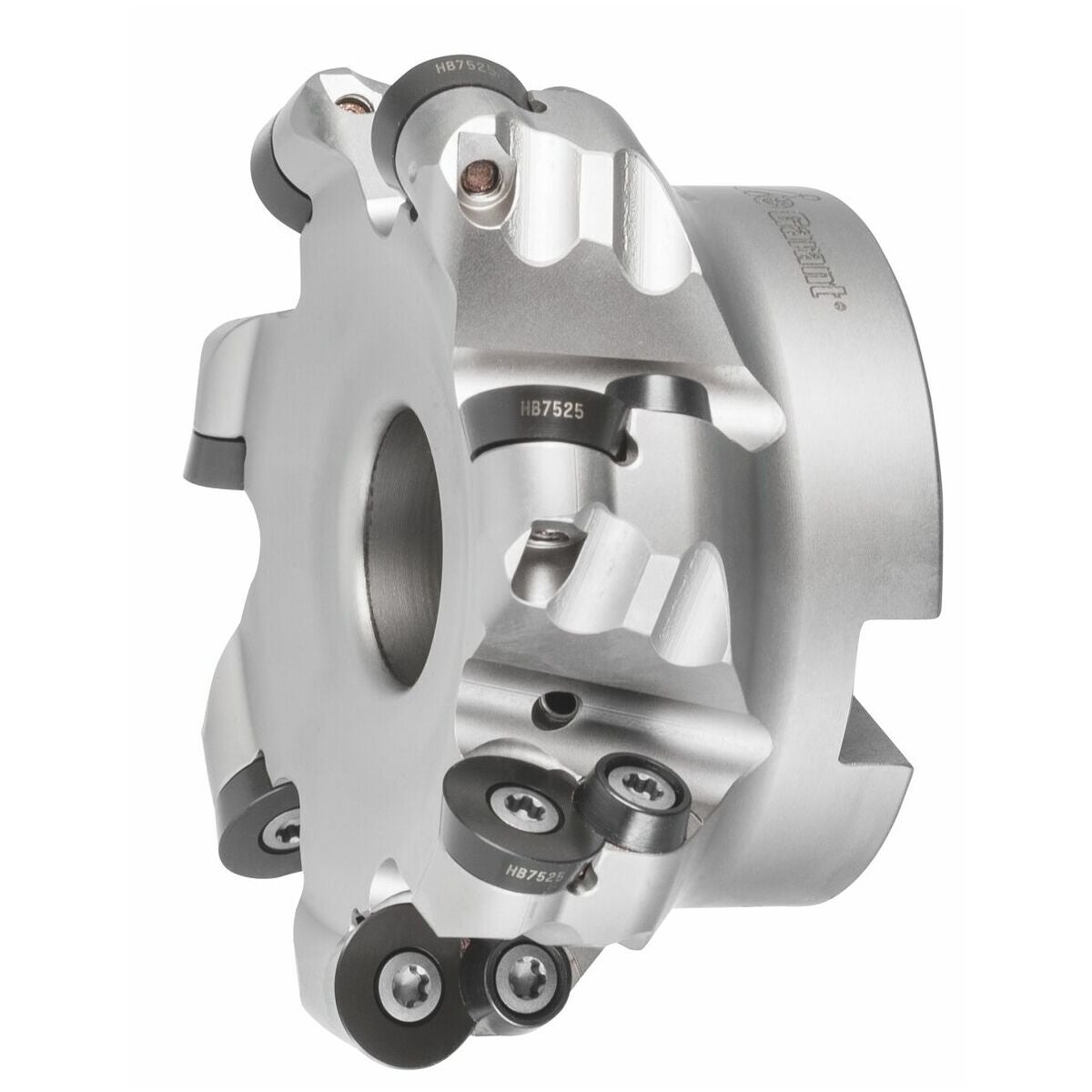

Kopiointijyrsin 7° positiivinen, reiällä 100/7 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Jyrsinrunko differentiaalijaolla tasaiseen ja hienoon työstöön.
- korkea taso- ja ympyräheiton tarkkuus
- Portaaton uudelleenasetettava paikoitus terän kulumisen yhteydessä.
Tärinänvaimennus ja pehmeämpi lastuamisalustus 7° positiivisesti kallistettujen vaihtopalojen ansiosta.
Käyttötiedot
Vaihtopaloille nro 219800 tarkoitettu ruuvisarja – vaihtopalojen ja lukitusaluslevyjen kiinnittämiseen.
Huomautus
ap max = 3,5 mm.
GARANT-momenttiruuvimeisseli TQ nro 211750 koko 5,7 käytetään terän nro 674252 koko 20IP kanssa.
Huomio
Kun käytetään positiivisen geometrian vaihtopaloja, varmistusruuveja ja varmistusaluslevyjä ei saa käyttää.

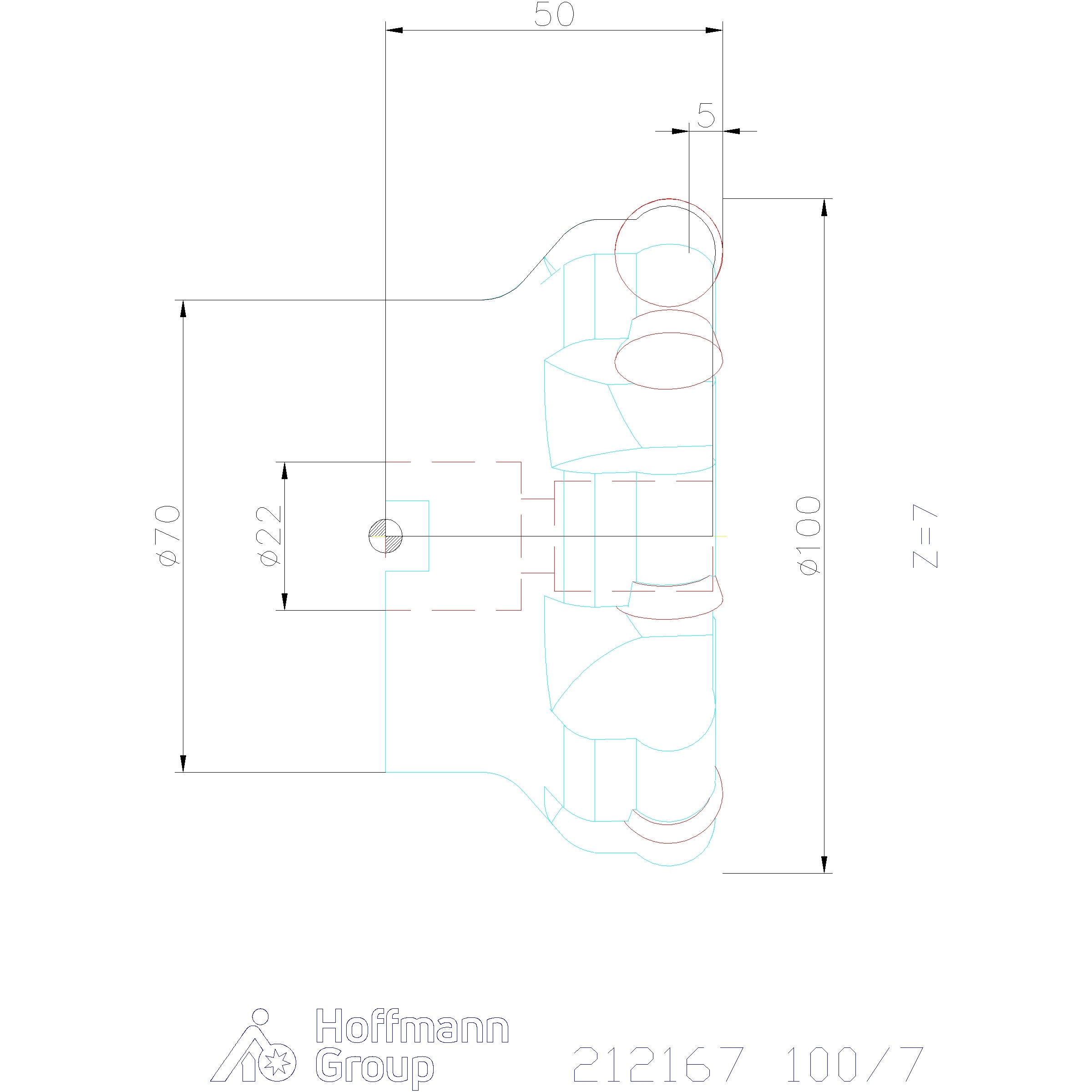

Tekniset tiedot
| Hammastusjako | Epäsäännöllinen |
|---|---|
| Jyrsinkäyttö | Ympyräjyrsintä; rampaus |
| Työkalunvaihto | PowerCard |
| Tuotetyyppi | Kopiojyyrsin |
| Usp1 | reiällä |
| Sisäinen jäähdytys | kyllä |
| Jyrsin, sopii litteään muotoon | pyöreä |
| Kokonaispituus ltot | 50 mm |
| Sopivat kääntöterät | RD..1604 |
| ⌀ d3 | 84 mm |
| Spiraalijyrsintä ⌀ dmax | 198 mm |
| Spiraalijyrsintä ⌀ dmin | 184 mm |
| Ramppauskulma αmax | 0,8 astetta |
| Ramppauspituus l αmax:lle | 79,93 mm |
| Asetuskulma κ | 15–30 astetta |
| Aksiaalinen lastuamis-/vapautuskulmatyökalu | 7 astetta |
| Fz-heliksi | 0,7 |
| Suurin syöttö, vaihtoterälevy seks | 1,12 mm |
| Sisäinen jäähdytys | kyllä |
| Halkaisija ⌀ | 100 mm |
| Terien lukumäärä z | 7 |
| Vapaa pituus | 50 mm |
| Kiinnitysreiän ⌀ | 32 mm |
| Kosketuskulma | 15–30 astetta |
| Lukkoaluslevysarja | 219955 |
Media
Tuotetiedot
| Tuotenumero | G212167100/7 |
|---|---|
| EAN | 4045197750563 |
