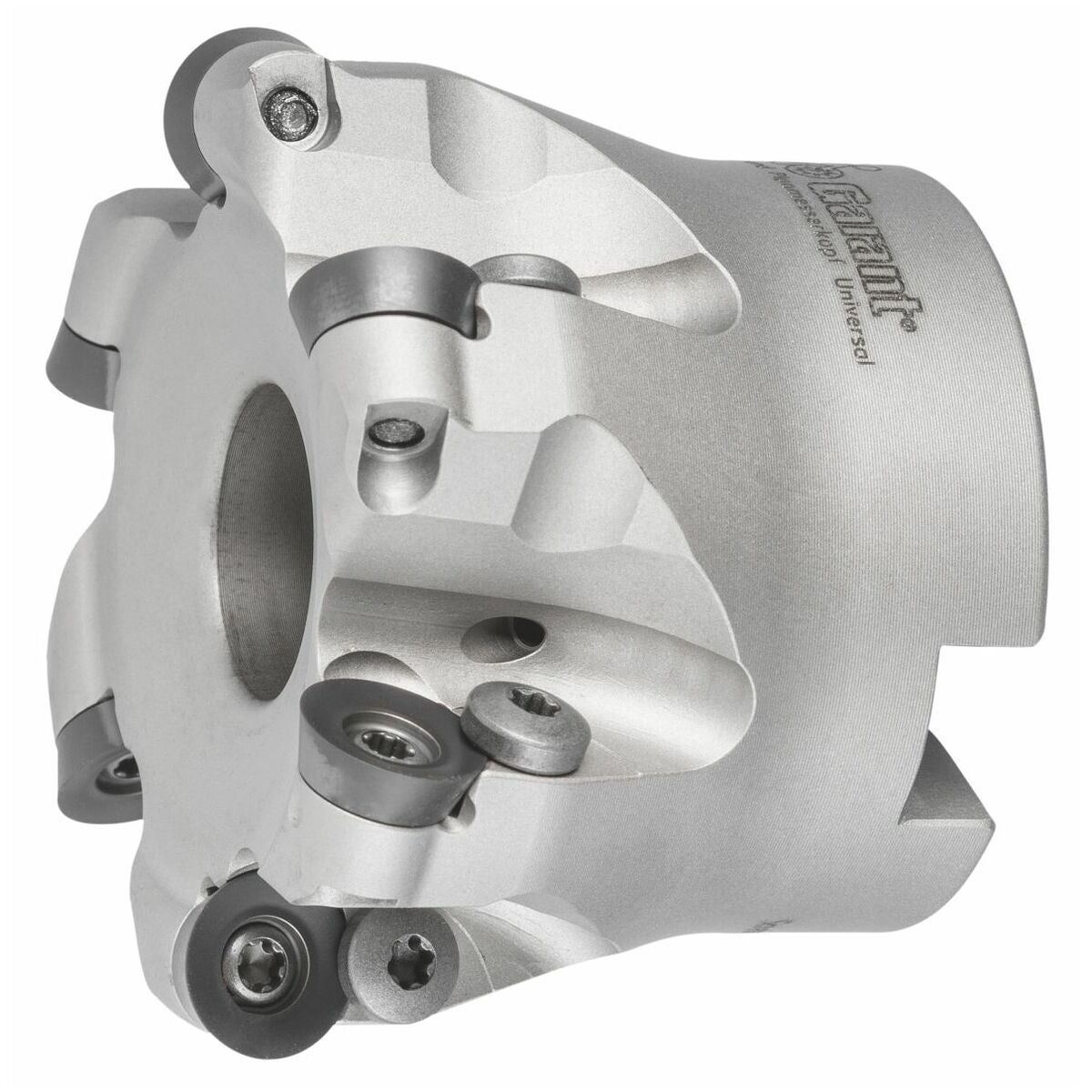

Kopiointijyrsin 7° positiivinen, reiällä 63/6 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Jyrsinrunko differentiaalijaolla tasaiseen ja hienoon työstöön.
- korkea taso- ja pyörintäheiton tarkkuus
- portaaton uusi asennon säätö särmän kulumisen yhteydessä.
Värinänvaimennus ja pehmeämpi leikkausalku 7° positiivisesti kulmaan asetettujen teräpalojen ansiosta.
Huomautus
ap max = 2,5 mm.
GARANT-momenttiruuvimeisseli TQ nro 211750 koko 3,8 käytetään terän nro 674252 koko 15IP kanssa.
Huomio
Käytettäessä positiivisen geometrian teräpaloja varmistusruuveja ja varmistusprikkoja ei saa käyttää.
Tekniset tiedot
| Hammastusjako | Epäsäännöllinen |
|---|---|
| Jyrsinkäyttö | Ympyräjyrsintä; ramping |
| Varren malli | reiällä |
| Työkalunvaihto | PowerCard |
| Tuotetyyppi | Kopiointijyrsin |
| Usp1 | reiällä |
| Sisäinen jäähdytys | kyllä |
| Jyrsin, sopii litteään muotoon | pyöreä |
| Kokonaispituus ltot | 50 mm |
| Ruuvipakkaus vaihtoterille | 219807 (15IP; 3,8 Nm) |
| Sopivat kääntöterät | RD..1604 |
| ⌀ d3 | 51 mm |
| Spiraalijyrsintä ⌀ dmax | 124 mm |
| Spiraalijyrsintä ⌀ dmin | 114 mm |
| Ramppauskulma αmax | 1 aste |
| Ramppauspituus l αmax:lle | 47.95 mm |
| Asetuskulma κ | 15–27 astetta |
| Aksiaalinen lastuamis-/vapautuskulmatyökalu | 7 astetta |
| Fz-heliksi | 0.7 |
| Suurin syöttö, vaihtoterälevy seks | 0.84 mm |
| Sisäinen jäähdytys | kyllä |
| Halkaisija ⌀ | 63 mm |
| Terien lukumäärä z | 6 |
| Vapaa pituus | 50 mm |
| Kiinnitysreiän ⌀ | 22 mm |
| Kosketuskulma | 15–27 astetta |
| Ruuvsarja vaihtoterille | 219807 (15IP; 3,8 Nm) |
| Sisäinen | kyllä |
| Varren tyyppi | reiällä |
| Varren mitat | 22 |
| Sopivat kääntöterät | RD..1604 |

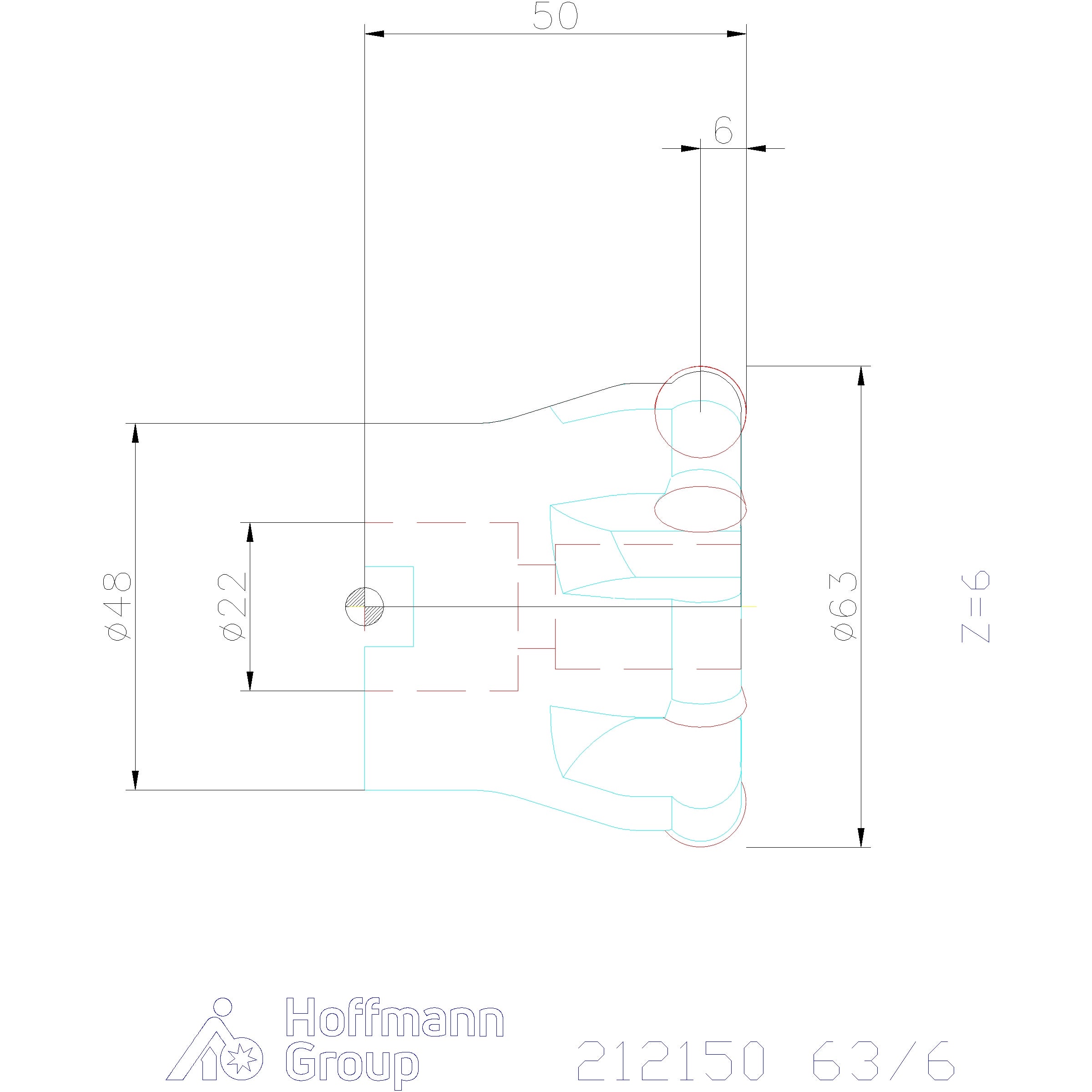

Media
Tuotetiedot
| Tuotenumero | G21215063/6 |
|---|---|
| EAN | 4045197939487 |
