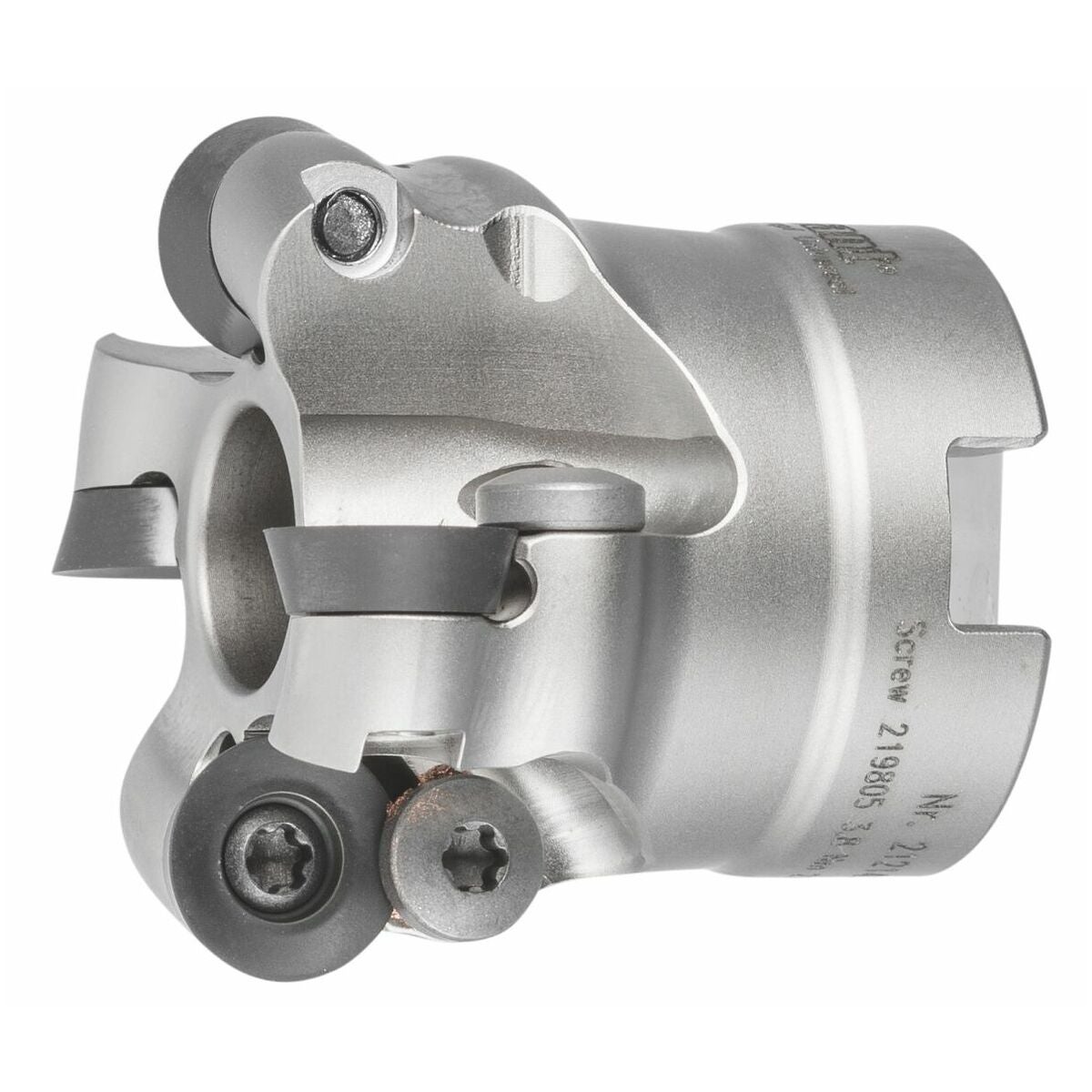

Kopiointijyrsin 0° negatiivinen 42/4 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Jyrsinrunko differentiaalijaolla tasaiseen ja hienoon työstöön.
- Suuri otsa- ja heittotarkkuus
- Portaaton uuden asennon säätö teräsärmän kulumisen yhteydessä.
Huomautus
ap max = 2,5 mm.
GARANT-momenttiruuvimeisseliä TQ nro 211750, koko 3,8 käytetään terän nro 674252, koko 15IP kanssa.
Huomio
Kun käytetään positiivisen geometrian kääntöteriä, varmistusruuveja ja varmistuslevyjä ei saa käyttää.
Tekniset tiedot
| Hammastusjako | Epäsäännöllinen |
|---|---|
| Jyrsinkäyttö | Pyöröjyrsintä; ramppaus |
| Varren malli | reiällä |
| Työkalunvaihto | PowerCard |
| Tuotetyyppi | Kopiointijyrsin |
| Usp1 | reiällä |
| Sisäinen jäähdytys | kyllä |
| Jyrsin, sopii litteään muotoon | pyöreä |
| Kokonaispituus ltot | 40 mm |
| Ruuvipakkaus vaihtoterille | 219807 (15IP; 3,8 Nm) |
| Sopivat kääntöterät | RD..12T3 |
| ⌀ d3 | 30 mm |
| Spiraalijyrsintä ⌀ dmax | 82 mm |
| Spiraalijyrsintä ⌀ dmin | 72 mm |
| Ramppauskulma αmax | 1.79 astetta |
| Ramppauspituus l αmax:lle | 26.94 mm |
| Asetuskulma κ | 15–27 astetta |
| Aksiaalinen lastuamis-/vapautuskulmatyökalu | 0 astetta |
| Fz-heliksi | 0.7 |
| Suurin syöttö, vaihtoterälevy seks | 0.84 mm |
| Spiraalijyrsintä ap | 2.5 mm |
| Sisäinen jäähdytys | kyllä |
| Halkaisija ⌀ | 42 mm |
| Terien lukumäärä z | 4 |
| Vapaa pituus | 40 mm |
| Kiinnitysreiän ⌀ | 16 mm |
| Kosketuskulma | 15–27 astetta |
| Ruuvsarja vaihtoterille | 219807 (15IP; 3,8 Nm) |

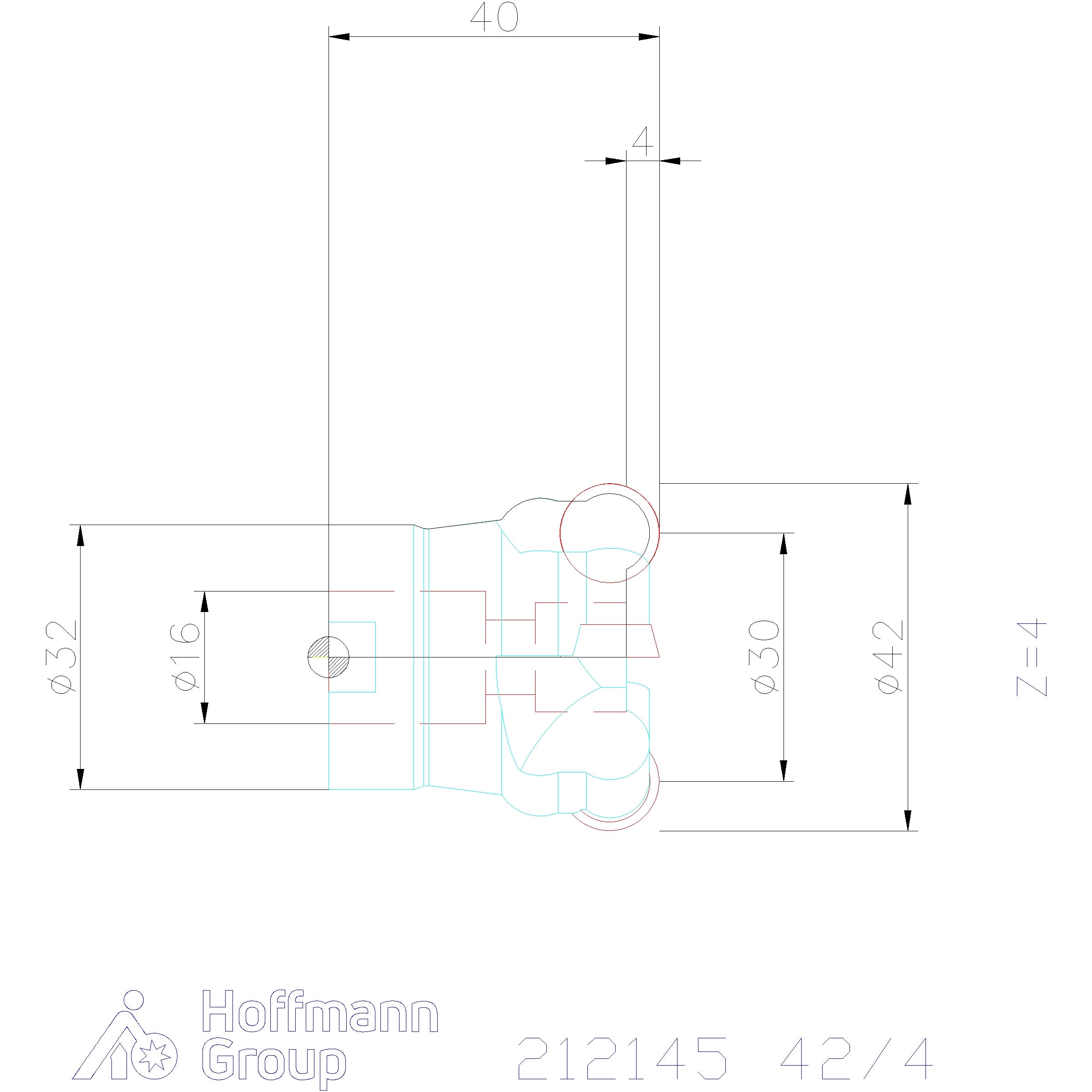

Media
Tuotetiedot
| Tuotenumero | G21214542/4 |
|---|---|
| EAN | 4045197192776 |
