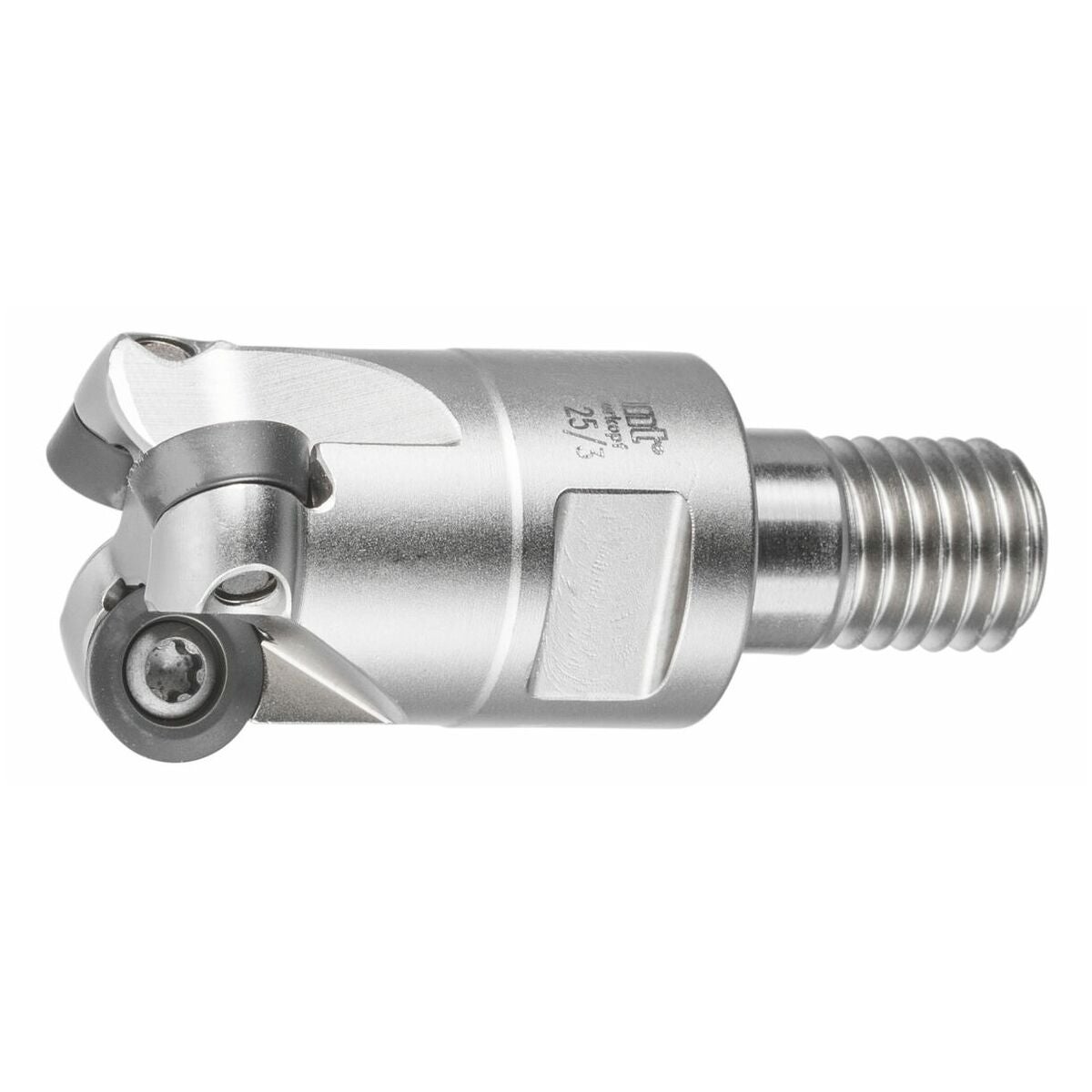

Kopiointijyrsin 0° negatiivinen kierteellä
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Jyrsinrunko differentiaalijaolla tasaiseen ja hienoon työstöön.
- Korkea taso- ja radiaalisen heiton tarkkuus.

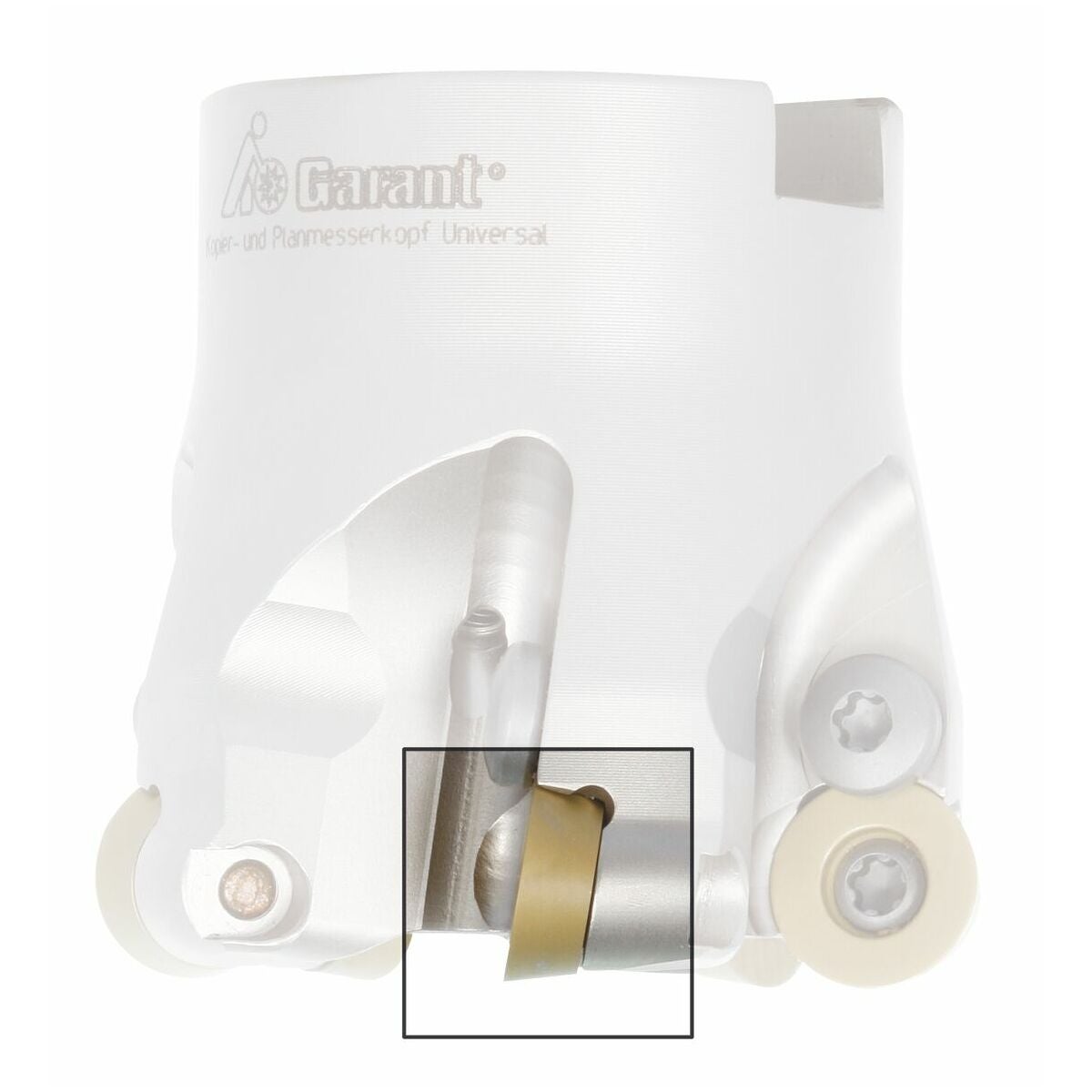

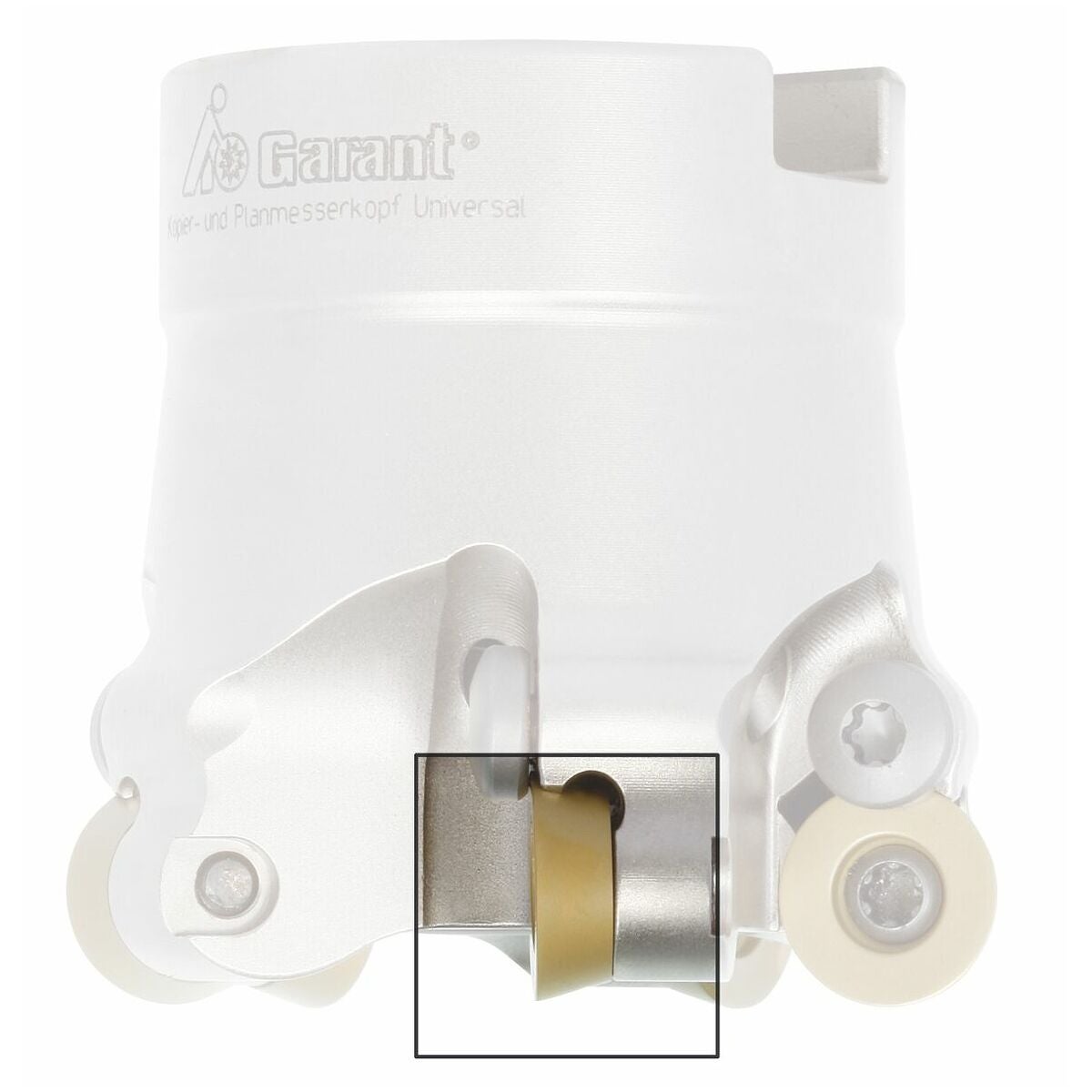

- Jatkuva uusi asennonsäätö kääntöterälle teräsärmän kulumisen yhteydessä.
Huomautus
ap max = 2 mm.
GARANT-momenttiruuvimeisseli TQ nro 211750 koko 3,8 käytetään yhdessä terän nro 674252 koko 15IP kanssa.
Tekniset tiedot
| Hammastusjako | Epäsäännöllinen |
|---|---|
| Jyrsinkäyttö | Ympyräjyrsintä; rampaaminen |
| Varren malli | kierteellä |
| Työkalunvaihto | PowerCard |
| Tuotetyyppi | Kopiointijyrsin |
| Usp1 | kierteellä |
| Sisäinen jäähdytys | kyllä |
| Jyrsin, sopii litteään muotoon | pyöreä |
| Kokonaispituus ltot | 35 mm |
| Sopivat kääntöterät | RD..1003 |
| ⌀ d3 | 15 mm |
| Spiraalijyrsintä ⌀ dmax | 48 mm |
| Spiraalijyrsintä ⌀ dmin | 40 mm |
| Ramppauskulma αmax | 3.22 astetta |
| Ramppauspituus l αmax:lle | 12.45 mm |
| Asetuskulma κ | 15–30 astetta |
| Aksiaalinen lastuamis-/vapautuskulmatyökalu | 0 astetta |
| Fz-heliksi | 0.7 |
| Suurin syöttö, vaihtoterälevy seks | 0.7 mm |
| Spiraalijyrsintä ap | 2 mm |
| Sisäinen jäähdytys | kyllä |
| Halkaisija ⌀ | 25 mm |
| Terien lukumäärä z | 3 |
| Kiinnityskierre m | M12 |
| ⌀ d2 | 20.7 mm |
| ⌀ d1 h6 | 12.5 mm |
| Vapaa pituus | 35 mm |
| Kosketuskulma | 15–30 astetta |
Media
Tuotetiedot
| Tuotenumero | 212135 |
|---|---|
| EAN | 4045197406798 |
