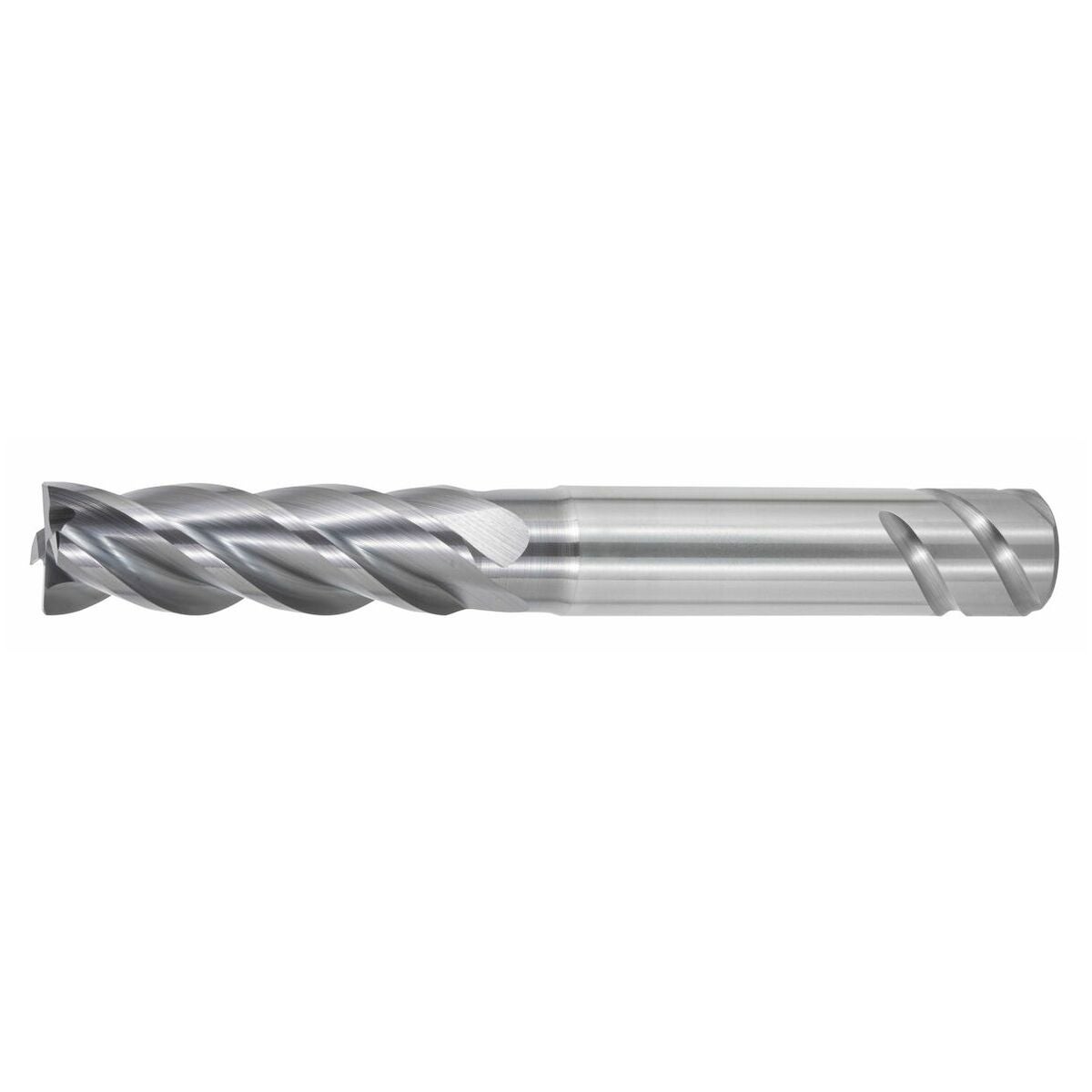

HAIMER MILL HM -jyrsin SAFE-LOCK AlTiN 12 mm

!

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki
Haimer
Tuotenumero
G22029412
Varastotilanne
25kpl Varastossa
Lastuava aine: TKMStandardi: DIN 6527tyyppi: NKierukkakulmaominaisuus: epätasainenTerien jako: epätasainenLastuamisleveys a<sub>e</sub> jyrsinnän aikana: täysuran työstösyvyys 1×DLastuamisleveys a<sub>e</sub> jyrsinnän aikana: 0,05×D särmäyksessäLastuamisstrategia: HPC

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo
Tekniset tiedot Käyttötiedot

Tuotekuvaus

Rakenne
Yleiskäyttöön teräsmateriaaleissa ja runsasseosteisissa teräksissä, erityisesti ruostumattomissa teräksissä.
Sylinterimäisellä ytimellä optimaalista työkalujäykkyyttä varten urajyrsinnässä. Taattu prosessivarmuus rampatessa ja porausympyräjyrsinnässä erityisen päätygeometrian ansiosta.
SAFE-LOCK-ulosvetosuoja lisämuotolukitusta varten. Varmistaa yhdessä SAFE-LOCK-työkalupidinten kanssa työkalun ulosvetämistä vastaan.

Huomautus
SAFE-LOCK-ulosvetosuojalla varustettuja työkalupidikkeitä löytyy ohjelmaosasta Kiinnitystekniikka.

Käyttötiedot

N
350
N
480
N
480
P
275
P
255
P
210
P
190
M
95
M
75
S
35
K
155

Tekniset tiedot

Ominaisuus: kierrekulma Epäsäännöllinen
Kytkeytymisleveys ae jyrsintäoperaatiossa täysuran työstösyvyys 1×D; 0,05×D särmäyksessä
Hammastusjako Epäsäännöllinen
Työstöstrategia HPC
Materiaalille (värirengas) Ilman
Pinnoite AlTiN
Sisäinen jäähdytys ei
Tuotetyyppi Kulmajyrsin
Tyyppi N
Leikkausmateriaali VHM
Normi DIN 6527
Syöttösuunta vaaka-, vino- ja pystysuora
Kulmaviisteen kulma 45°
Toleranssi nimellis-⌀ f8
Kiinnitys h6safelock; h6safelock; h6safelock
Kierrekulma 38 astetta
Kytkeytymisleveys ae jyrsintäoperaatiossa täysura, sahaussyvyys 1×D; 0,05×D valssijyrsinnässä
Kiinnitys h6safelock; h6safelock; h6safelock
Kulmaviisteen kulma 45°
Lastuamissyvyys ap min 0.24 mm
Toleranssi nimellis-⌀ f8
Terien lukumäärä z 4

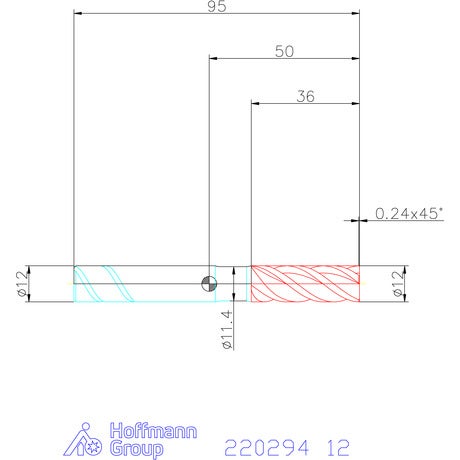

Halkaisija ⌀ 12 mm
Jyrsintäsyvyys ap max. 12 mm
Korjauskerroin fz 2
Varren halkaisija ds 12 mm
Kokonaispituus l 95 mm
Leikkuupituus 36 mm
Viisteen leveys 45° 0.24 mm
Syöttösuunta vaaka-, vino- ja pystysuora
Kierrekulma 38 astetta
Suurin sahaussyvyys ap max jyrsimällä 36 mm
Vapautushalkaisija d1 11.4 mm
Vapaahionnan pituus 48 mm
Syöttö fz lieriöjyrsinnässä teräksessä < 900 N/mm2 0.078 mm
Syöttö fz urajyrsintään teräksessä < 900 N/mm2 0.066 mm

Media

ToolScout https://toolscout.com/processdata?articlenumber=220294&articlesize=12&lng=fi

Tuotetiedot

Tuotenumero G22029412
EAN 4034221167316
