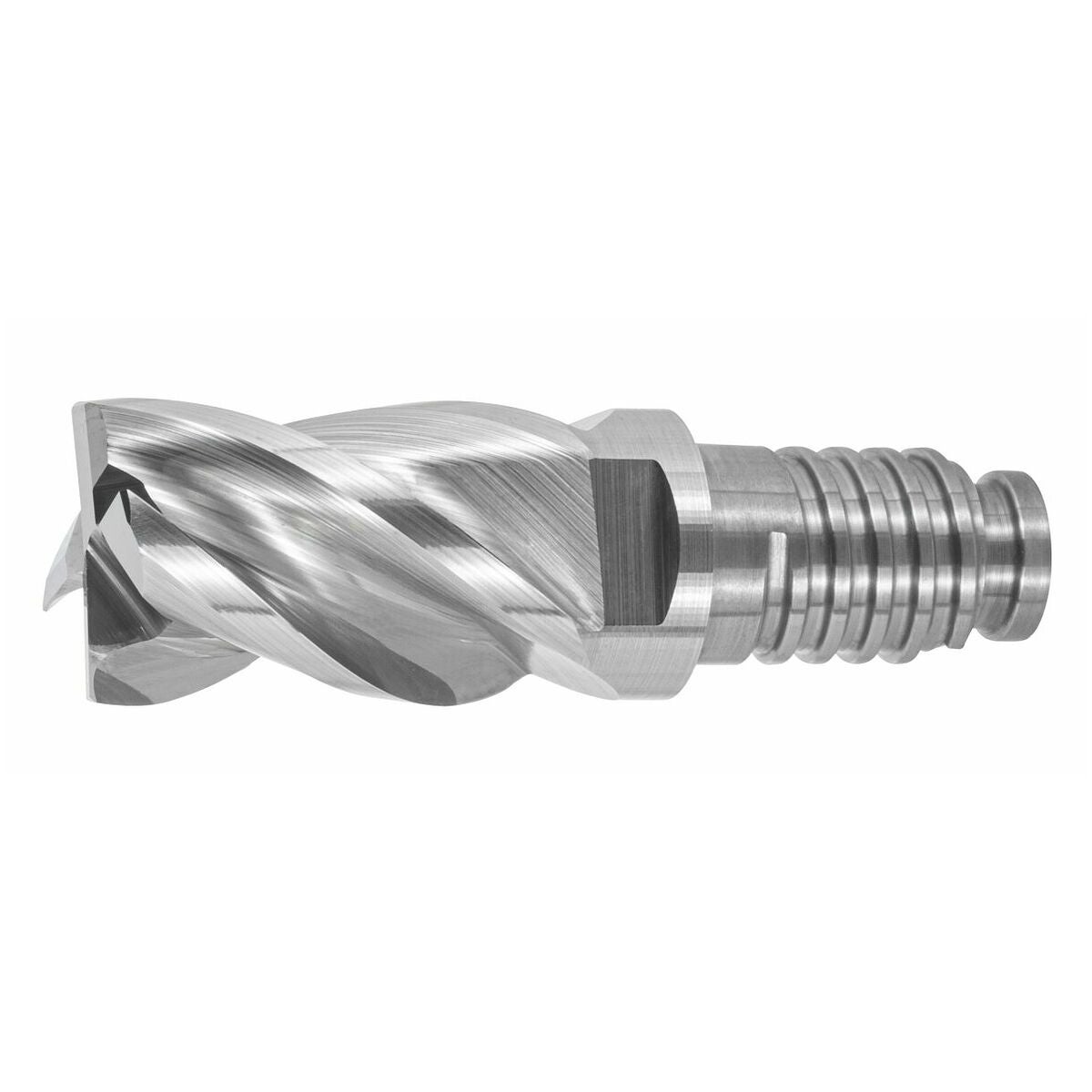

DUO-LOCK HAIMER MILL Power Series HPC pinnoittamaton 10 mm

!

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki
Haimer
Tuotenumero
G22030610
Varastotilanne
Ei varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo
Tekniset tiedot Käyttötiedot Liittyvät

Tuotekuvaus

Huomautus
DUO-LOCK HAIMER MILL PowerSeries: Ensisijainen valinta sovelluksiin, joissa on pitkä ulkonema ja epävakaat kiinnitysolosuhteet. Erityisen rauhalliseen käyntiin pitkillä ulkonemilla suositellaan ensisijaisesti HM-jatkoja.

Käyttötiedot

Tekniset tiedot

Ominaisuus: kierrekulma Epäsäännöllinen
Hammastusjako Epäsäännöllinen
Työstöstrategia HPC
Pinnoite pinnoittamaton
Sisäinen jäähdytys ei
Tuotetyyppi Jyrsinlaatta
Tyyppi W
Leikkausmateriaali VHM
Normi Verstasstandardi
Syöttösuunta vaakasuora, vino ja pystysuora
Kulmaviisteen kulma 45 astetta
Toleranssi nimellis-⌀ f8
Kierrekulma 37 astetta
Kytkeytymisleveys ae jyrsintäoperaatiossa 0,5×D tasojyrsinnässä
Kulmaviisteen kulma 45 astetta
Lastuamissyvyys ap min 0.2 mm
Toleranssi nimellis-⌀ f8
Terien lukumäärä z 4
Korjauskerroin fz 2
Viisteen leveys 45° 0.2 mm
Syöttösuunta vaakasuora, vino ja pystysuora
Kierrekulma 37 astetta
Suurin sahaussyvyys ap max jyrsimällä 15 mm
Syöttö fz lieriöjyrsinnässä lyhytlastuavassa alumiinissa 0.03 mm

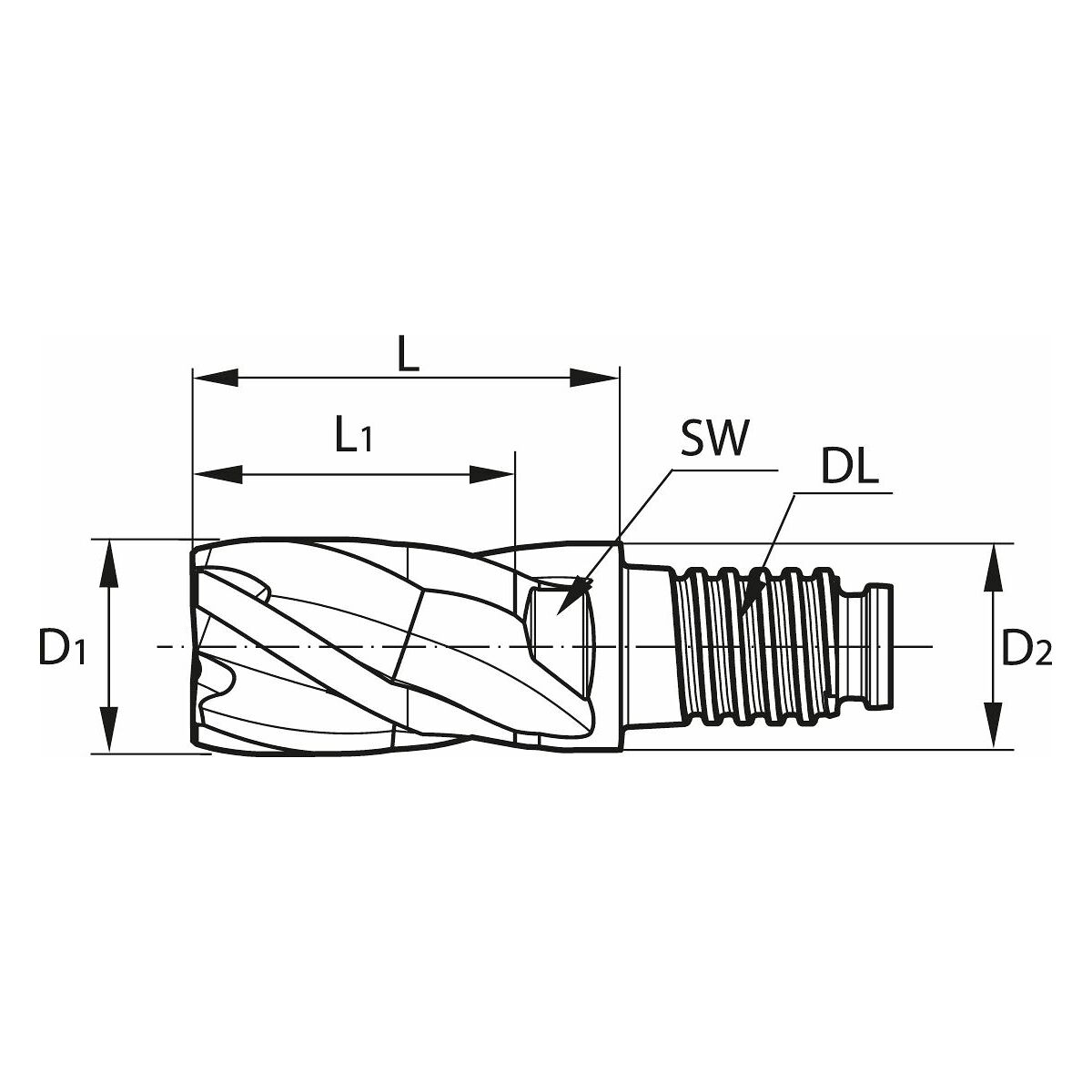

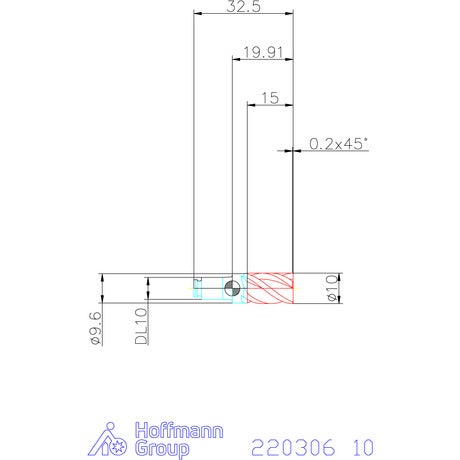

Leikkuupituus l2 15 mm
Leikkaus-⌀ d 10 mm
Terien lukumäärä z 4
Kokonaispituus l 20 mm
Ulkonemispituus l1 15 mm
Duo-lock-liitäntä DL10
Avaimen väli sw 8 mm
⌀ d2 9.6 mm
Suositeltu kiristysmomentti 20 Nm

Media

ToolScout https://toolscout.com/processdata?articlenumber=220306&articlesize=10&lng=fi

Tuotetiedot

Tuotenumero G22030610
EAN 4034221141149
