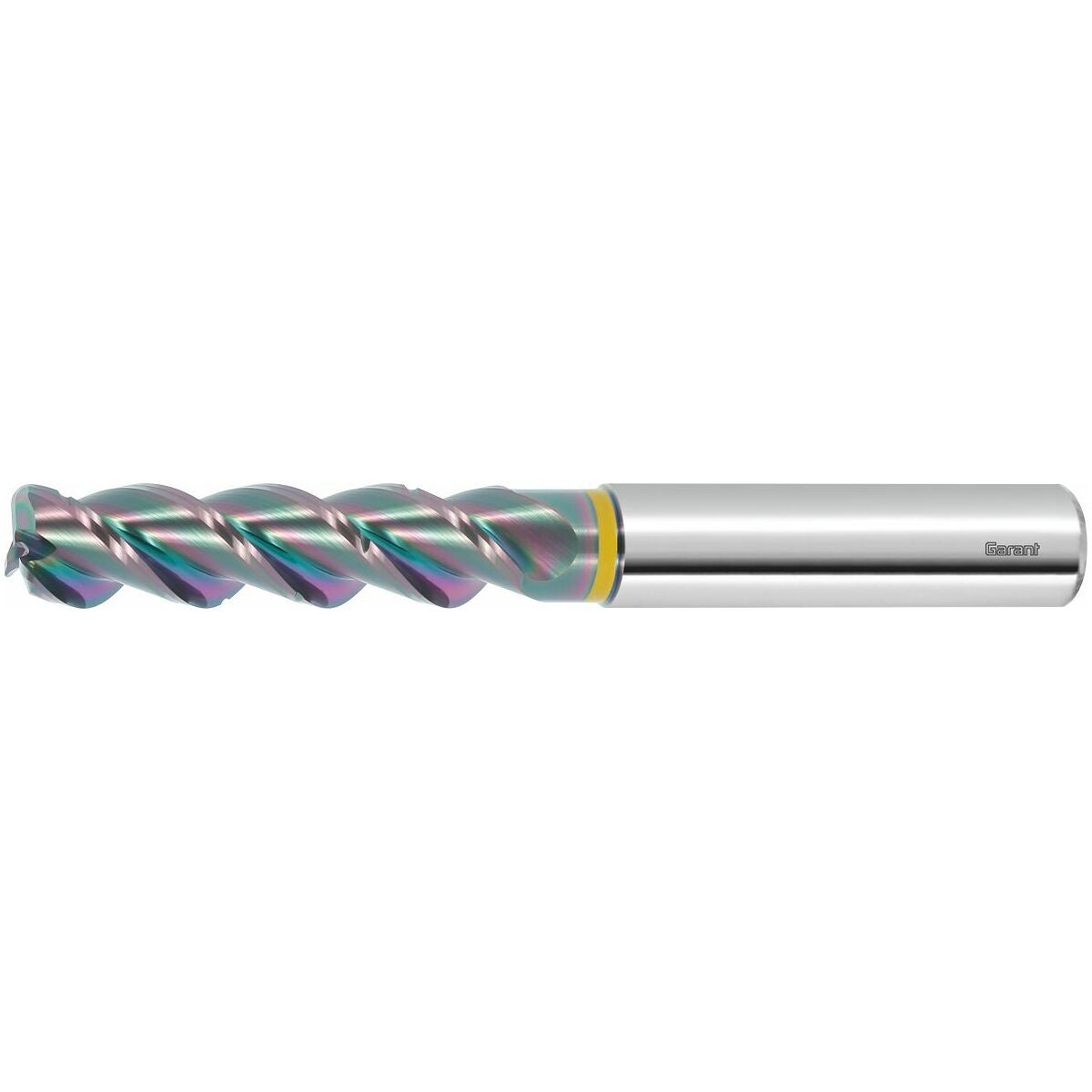

HM-torusjyrsin TPC DLC 16/2,0 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Varustettu epäkeskisellä takapinnalla ja lisä-kiillotuksella lastutiloissa erinomaista lastunpoistoa varten pitkäsilppuisissa alumiinimateriaaleissa.
Kaksoislastunmurtajalla esimerkilliseen lastunmuodostukseen.
Uusimman sukupolven DLC-pinnoitteella sp2.
Käyttötiedot
Erityisesti MTC:lle (Multi Task Cutting) uuden sukupolven monitoimikoneissa.
Huomautus
ae max = 0,12×D TPC-työstössä.
hmax: Taulukossa annetut arvot ovat enimmäisarvoja.
Käyttötiedot
N
140
N
90
N
120
N
110
N
80
N
280
N
110
N
90
N
125
N
105
N
125
N
115
N
180
N
270
N
70
N
90
Tekniset tiedot
| Kiinnitys | DIN 6535 HA, h6 |
|---|---|
| Työstöstrategia | TPC |
| Kytkeytymisleveys ae jyrsintäoperaatiossa | 0,12×D |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Materiaalille (värirengas) | keltainen |
| Toleranssi nimellis-⌀ | h6 |
| Pinnoite | DLC |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Torijyrsin |
| Tyyppi | W |
| Leikkausmateriaali | VHM |
| Normi | Konepajanormi |
| Ominaisuus: kierrekulma | Epäsäännöllinen |
| Tasapainotuslaatu varrella | G 2,5 HA:lla |
| Kytkeytymisleveys ae jyrsintäoperaatiossa | 0,12×D |
| Kierrekulma | 45 astetta |
| Lastuamissyvyys ap min | 0.01 mm |
| Terien lukumäärä z | 3 |
| Halkaisija ⌀ | 16 mm |
| Korjauskerroin fz | 3 |
| Varren halkaisija ds | 16 mm |
| Kokonaispituus l | 132 mm |
| Leikkuupituus | 65 mm |
| Kierrekulma | 45 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 65 mm |
| Vapautushalkaisija d1 | 15 mm |
| Vapaahionnan pituus | 80 mm |
| Kiinnitys | DIN 6535 HB, h6:lla |
| Tasapainotuslaatu varrella | G 2,5 HA:lla |
| Kulmasäde | 2 mm |
| Kulmasäde | 2 mm |
| Lastun keskipaksuus hmax tpc-jyrsinnässä lyhytlastuisessa alumiinissa | 0,095 mm |
| Suurin leikkuukulma | 40.54 astetta |
| Varren muoto | HB |
| Toleranssi nimellis-⌀ | h6 |

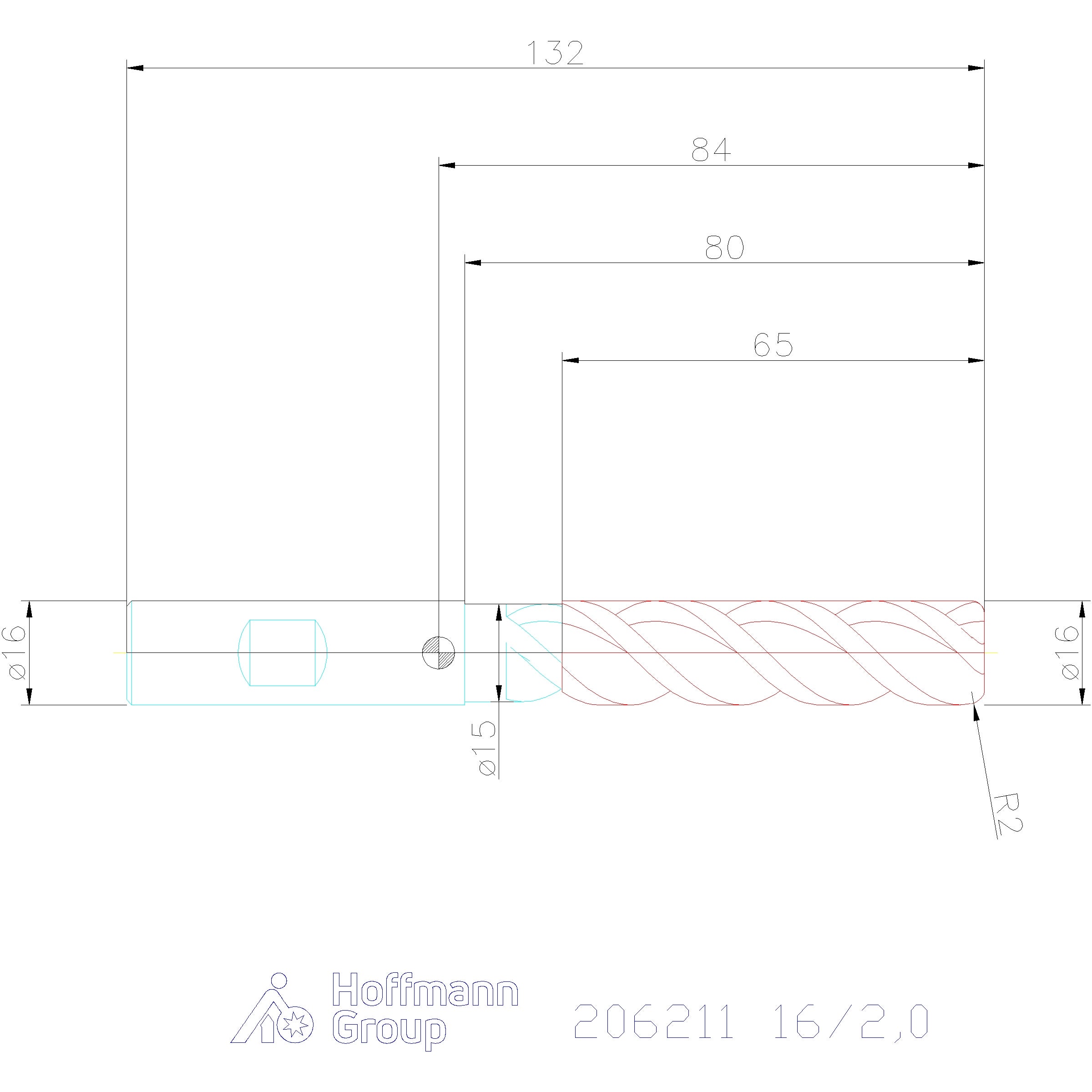

Media
Tuotetiedot
| Tuotenumero | G20621116/2,0 |
|---|---|
| EAN | 4045197812131 |
