HAIMER MILL HM -torusjyrsimet SAFE-LOCK 4/0,5 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Yleiskäyttöön teräsmateriaaleissa ja runsasseosteisissa teräksissä, erityisesti ruostumattomissa teräksissä.
Sylinterimäinen ydin optimaaliseen työkalujäykkyyteen urajyrsinnässä. Taattu prosessivarmuus rampituksessa ja porausympyräjyrsinnässä erityisen päätygeometrian ansiosta.
SAFE-LOCK-ulosvetosuoja lisämuotolukitusta varten. Varmistaa yhdessä SAFE-LOCK-työkalunpidinten kanssa työkalun ulosvetämistä vastaan.
Huomautus
Työkalunpidin SAFE-LOCK-ulosvetosuojalla löytyy osiosta Kiinnitystekniikka.
Käyttötiedot
N
375
N
480
N
480
P
275
P
255
P
210
P
190
M
95
M
75
S
35
K
155

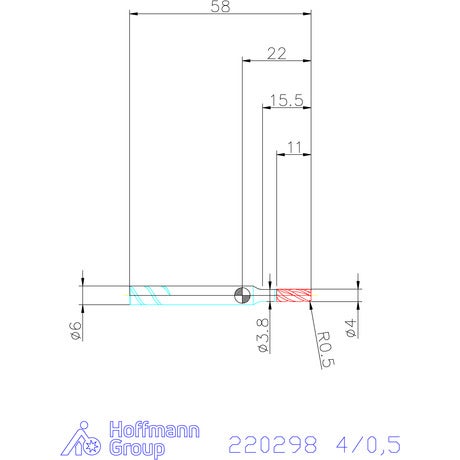

Tekniset tiedot
| Kiinnitys | h6safelock |
|---|---|
| Työstöstrategia | HPC |
| Kytkeytymisleveys ae jyrsintäoperaatiossa | 0,5×D särmäyksessä; 0,5×D särmäyksessä |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Toleranssi nimellis-⌀ | f8 |
| Pinnoite | AlTiN |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Toruskutteri |
| Tyyppi | N |
| Leikkausmateriaali | VHM |
| Normi | DIN 6527 |
| Ominaisuus: kierrekulma | Epäsäännöllinen |
| Hammastusjako | Epäsäännöllinen |
| Kytkeytymisleveys ae jyrsintäoperaatiossa | täysura sahaussyvyys 1×D; 0,5×D tasojyrsinnässä |
| Kierrekulma | 32 astetta |
| Lastuamissyvyys ap min | 0.5 mm |
| Terien lukumäärä z | 4 |
| Halkaisija ⌀ | 4 mm |
| Korjauskerroin fz | 2 |
| Varren halkaisija ds | 6 mm |
| Kokonaispituus l | 58 mm |
| Leikkuupituus | 11 mm |
| Kierrekulma | 32 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 11 mm |
| Vapautushalkaisija d1 | 3.8 mm |
| Vapaahionnan pituus | 15 mm |
| Syöttö fz lieriöjyrsinnässä teräksessä < 900 N/mm2 | 0.026 mm |
| Kiinnitys | h6safelock |
| Kulmasäde | 0.5 mm |
| Jyrsintäsyvyys ap max. | 4 mm |
| Kulmasäde | 0.5 mm |
| Syöttö fz urajyrsintään teräksessä < 900 N/mm2 | 0.022 mm |
| Toleranssi nimellis-⌀ | f8 |
Media
Tuotetiedot
| Tuotenumero | G2202984/0,5 |
|---|---|
| EAN | 4034221161802 |
