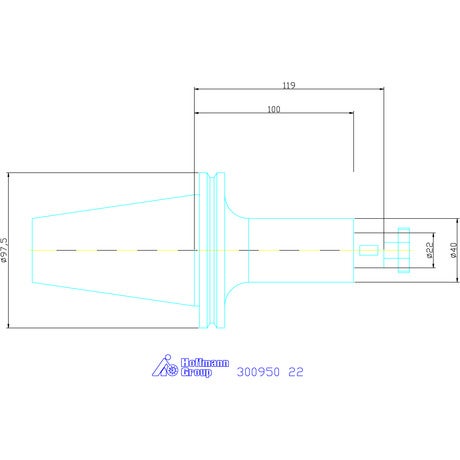

Yhdistelmäkara muoto ADB SK 50 A = 100
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Varsi, tapit ja kaikki tärkeät laippakohdan kosketuspinnat ovat hiottuja. Balluff-/RFID-sirun reiällä.
GARANT – Kaikki varret karkaistusti koneistettu (hyvä tasapaino!).
Käyttötiedot
- Kiilalla jyrsimiin, joissa on kiilaura, esim. DIN 841.
- Vetorenkaalla jyrsimiin, joissa on ristoura DIN 1880 ja jyrsinpäihin DIN 1830.
Toimitussisältö
Sisältää kiilan, vetorenkaan ja lukitusruuvin.
Erikoislisävarusteet
Vetotapit (AB) nro 308600–308806, AB-istukka-avaimet nro 308820–308835, erikoisavaimet nro 309840.
Huomautus
Sisäinen jäähdytys mahdollinen sopivalla kiristysruuvilla nro 309861.

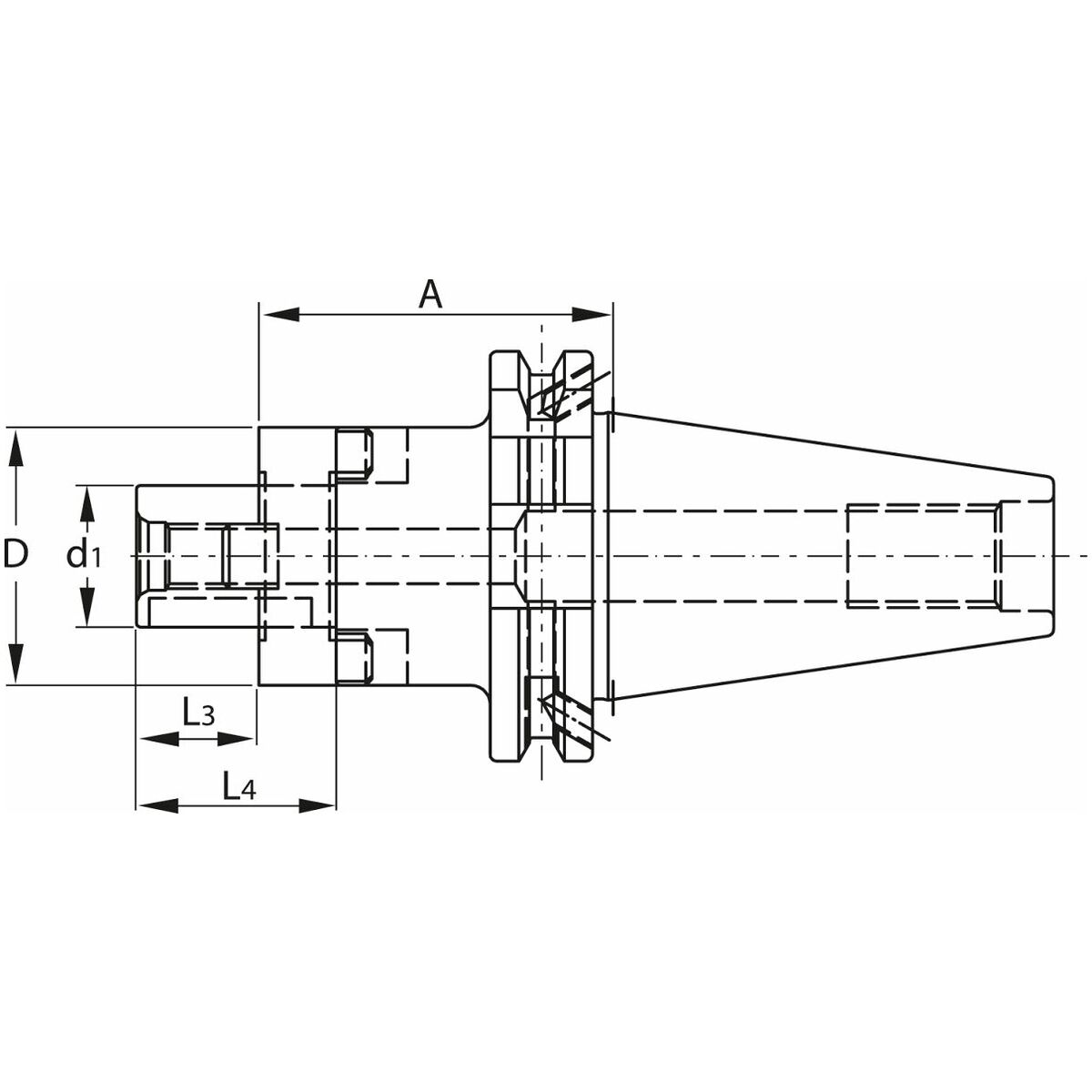

Tekniset tiedot
| Työstöstrategia | HPC |
|---|---|
| Kartio | SK 50 A = 100 |
| Tuotetyyppi | Jyrsimen kiinnityskarap |
| Normi | DIN 6358 |
| Muoto | ADB |
| Pidinstandardi | ISO 7388-1 |
| Tasapainotuslaatu g kierrosluvulla | G 2,5 nopeudella 25000 min-1 |
| Heiton tarkkuus | ≤ 5 µm |
| Kiristysholkki d1 | 22 mm |
| Jyrsinakselin pituus l3 vetorenkaalla | 19 mm |
| Irtovedinrengas nro 309870 | 22 |
| Jyrsinakaran pituus l4 | 31 mm |
| Akselin halkaisija d1 | 22 mm |
| Sopiva erikoisavain nro 309840 | 22 |
| Irtonainen jyrsimen lukitusruuvi nro 309860 / 309861 | 22 |
| Ulkohalkaisija ⌀ d | 40 mm |
| A-mitta (pituus) | 100 mm |
Tuotetiedot
| Tuotenumero | 300950 |
|---|---|
| EAN | 4045197285409 |
