Whistle Notch -pidin, muoto ADB, SK 50 lyhyt
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Pysäytysruuvilla. Varret kovakoneistettu (hyvä tasapaino!). RFID-/Balluff-sirureiällä.
Etu
Työkalu kiristetään sivulta kiristysruuvilla ja tuetaan takaa pituudensäätöruuvilla. Näin saavutetaan välyksetön ja vähävärinäinen käynti.
Käyttötiedot
- Sylinterivartisten työkalujen kiinnitykseen ja kaltevalla kiristyspinnalla (2°) DIN 1835 E:n ja DIN 6535 HE:n mukaisesti.
- Porauspäiden uudelleenhionnasta johtuva pituushäviö voidaan kompensoida työkalupidikkeen pituudensäätöruuvilla.
Erikoisvarusteet
Vetotapit (AB) nro 308600–308806, AB-istukka-avaimet nro 308820–308835.

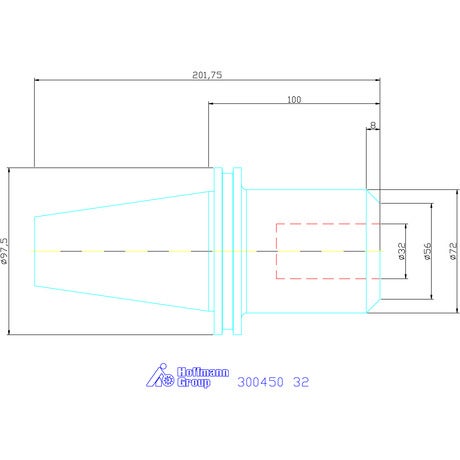

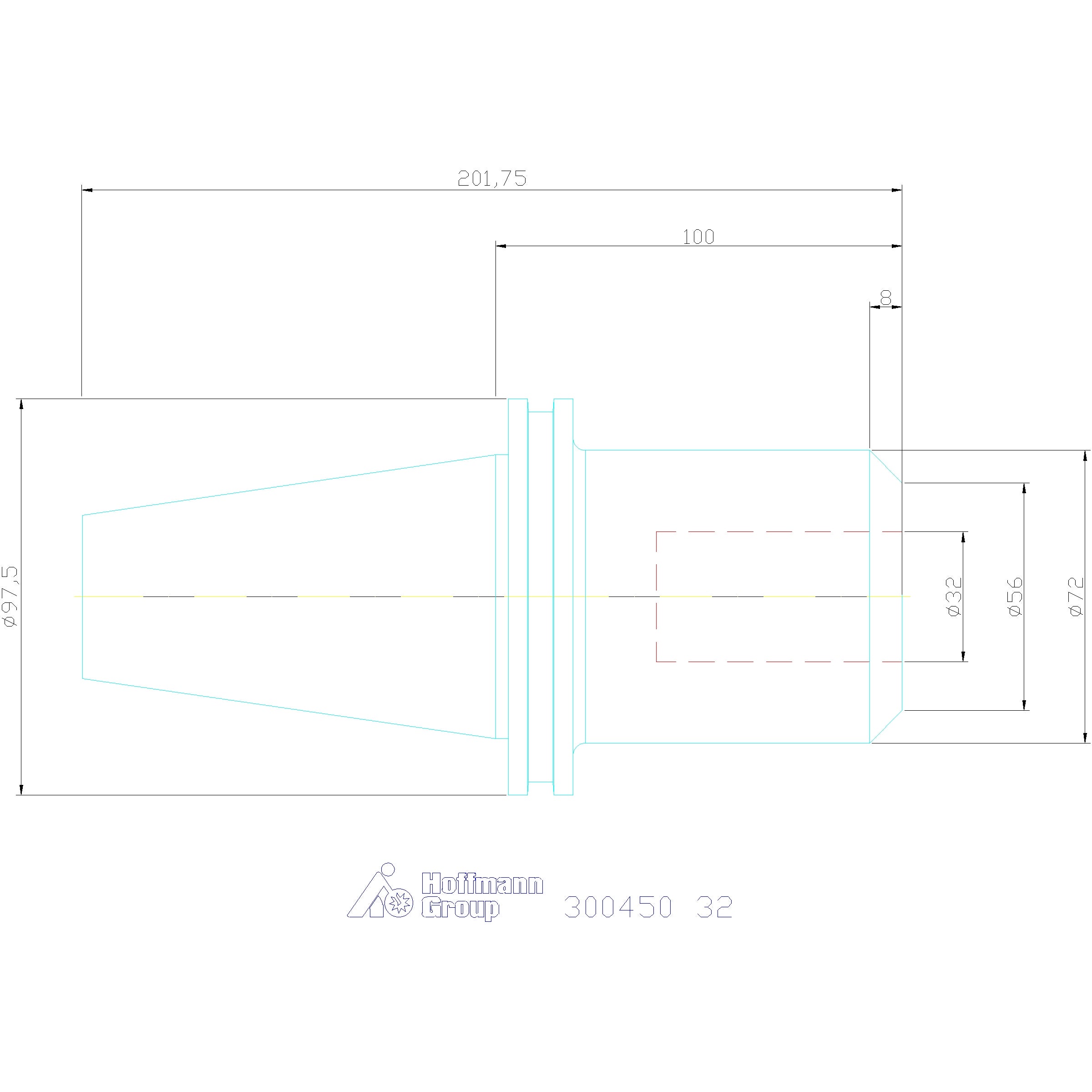

Tekniset tiedot
| Kartio | SK 50 lyhyt |
|---|---|
| Muoto | ADB |
| Pidinstandardi | ISO 7388-1 |
| Tasapainotuslaatu g kierrosluvulla | G 6,3 nopeudella 25000 min-1 |
| Heiton tarkkuus | ≤ 3 µm |
| Työstöstrategia | HPC |
| Tuotetyyppi | Weldon-pidin |
| Normi | DIN 6359 |
| Kiristysholkki d1 | 32 mm |
| Vara-kiristysruuvi nro 309900 | 32 |
| Ulkohalkaisija ⌀ d | 72 mm |
| A-mitta (pituus) | 100 mm |
Tuotetiedot
| Tuotenumero | 300450 |
|---|---|
| EAN | 4045197284617 |
