Whistle Notch -pidin muoto ADB SK 40 lyhyt
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

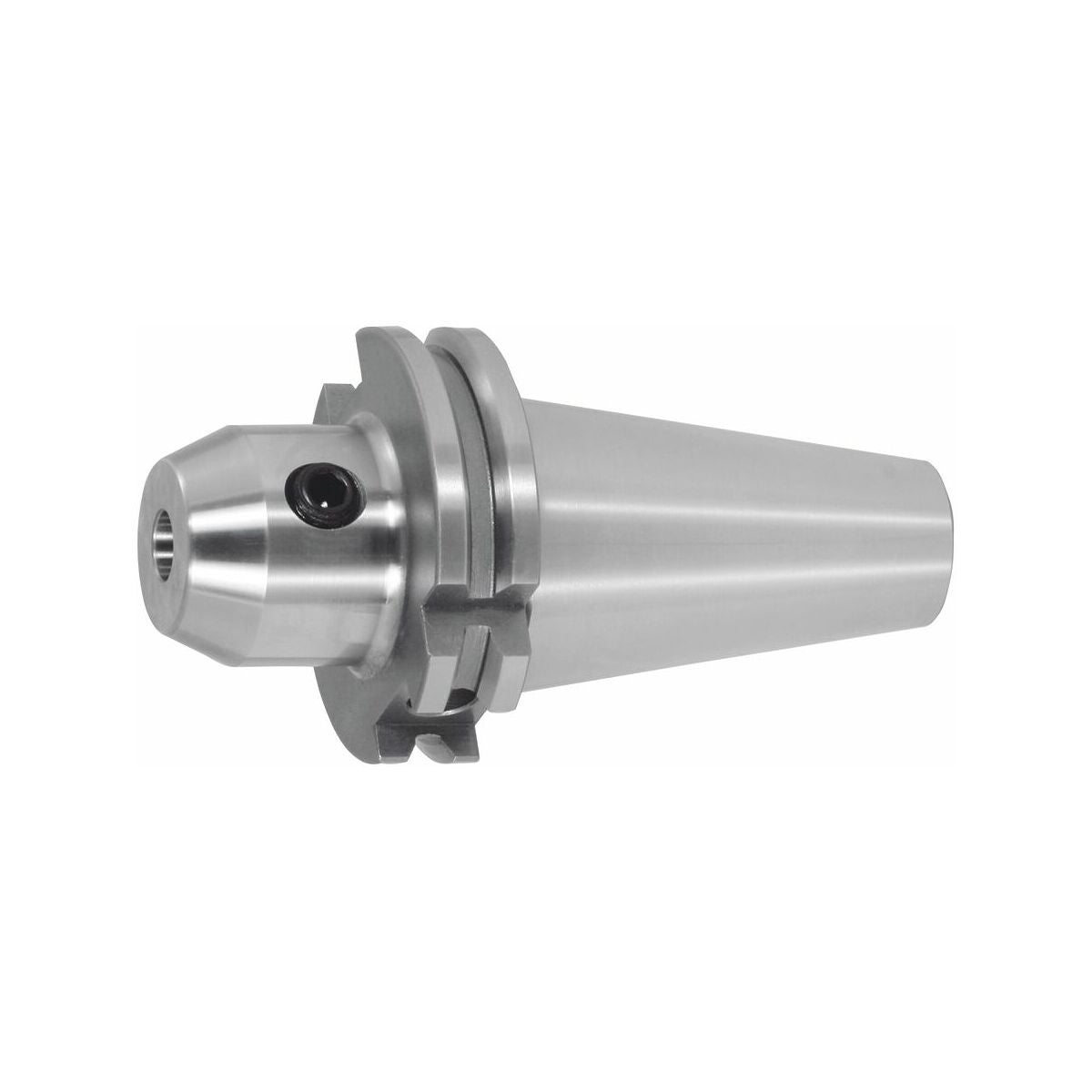

Tuotekuvaus
Rakenne
Pysäytysruuvilla. Varpia kovatyöstetty (hyvä tasapaino!). RFID/Balluff-sirureikä.
Etu
Työkalu kiristetään sivulta kiristysruuvilla ja tuetaan takaa pituussäätöruuvilla. Näin saavutetaan välyksetön ja vähävärinäinen käynti.
Käyttötiedot
- Sylinterivarrella ja kaltevalla kiristyspinnalla (2°) varustettujen työkalujen kiinnitykseen standardien DIN 1835 E ja DIN 6535 HE mukaan.
- Porausten uudelleenhionnasta johtuva pituuden menetys voidaan kompensoida työkalukiinnittimen pituussäätöruuvin avulla.
Erikoistarvikkeet
Vetotapit (AB) nro 308600–308806, AB-istukka-avaimet nro 308820–308835.

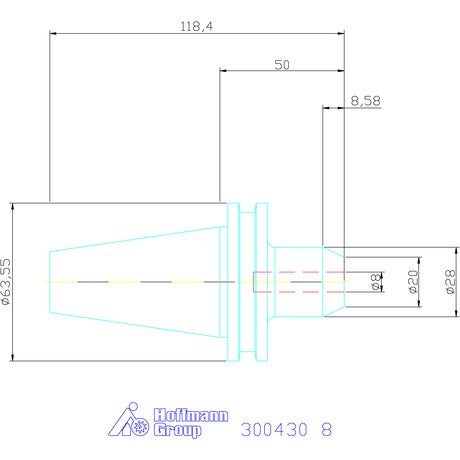

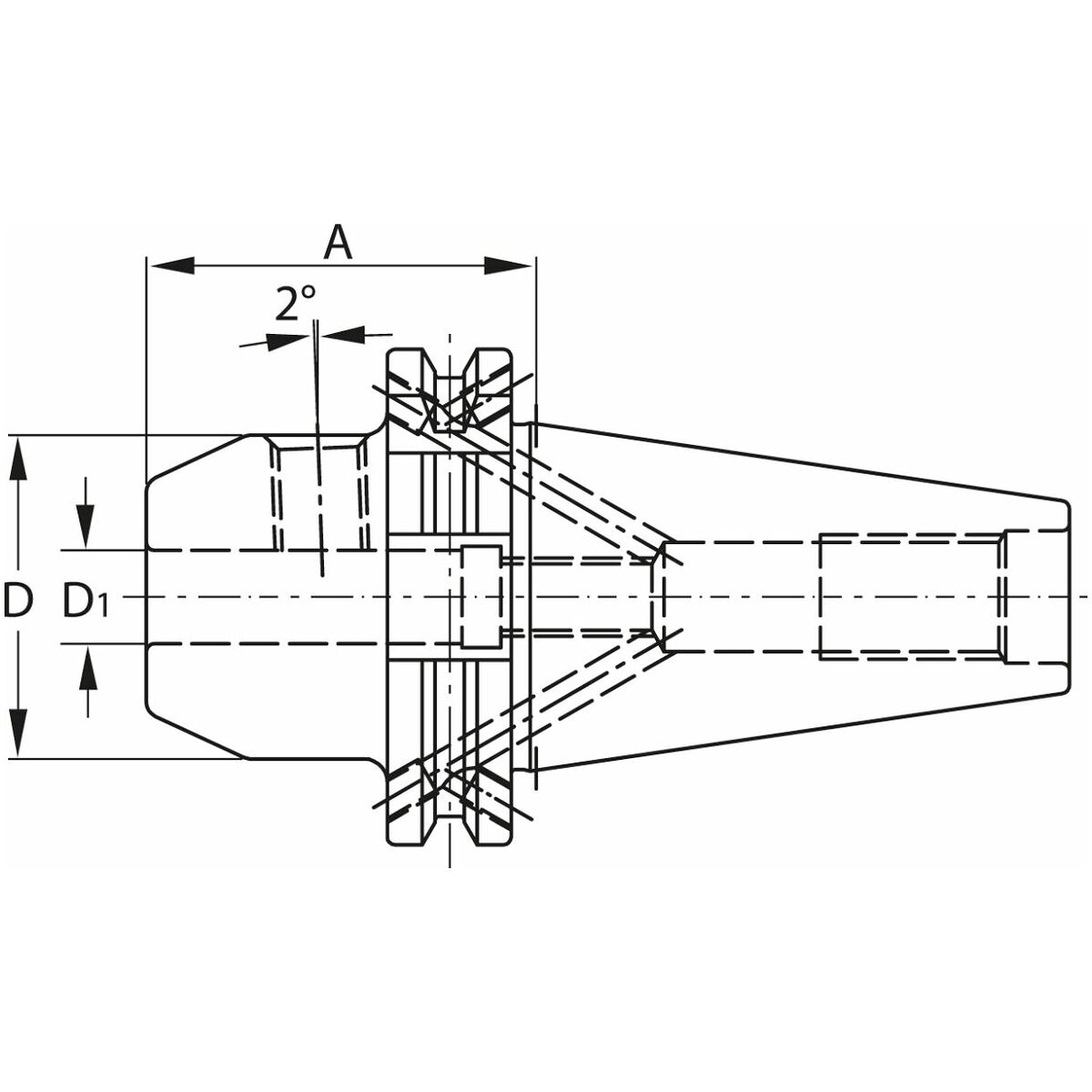

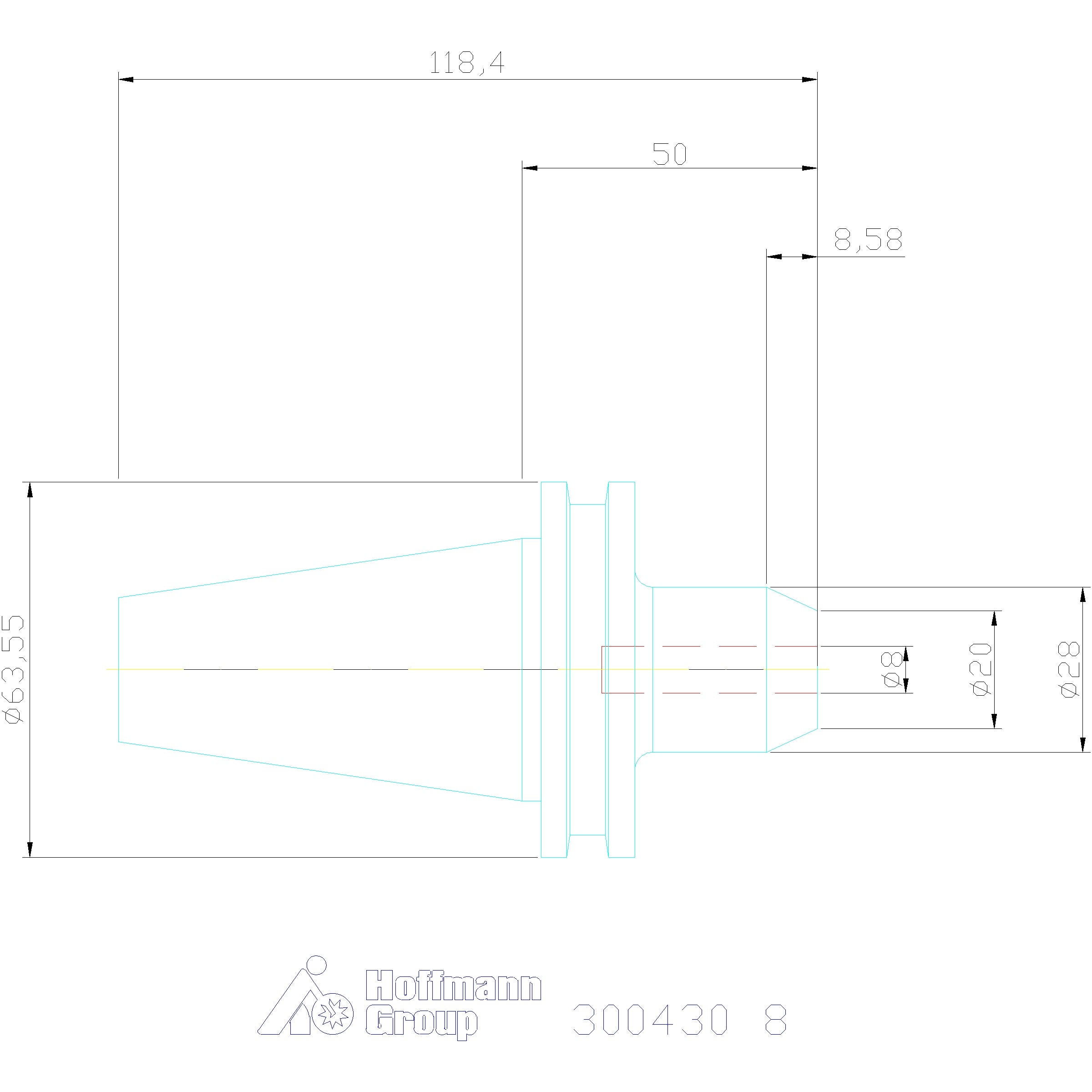

Tekniset tiedot
| Kartio | SK 40 lyhyt |
|---|---|
| Muoto | ADB |
| Pidinstandardi | ISO 7388-1 |
| Tasapainotuslaatu g kierrosluvulla | G 6,3 nopeudella 25000 min-1 |
| Heiton tarkkuus | ≤ 3 µm |
| Työstöstrategia | HPC |
| Tuotetyyppi | Weldon-pidin |
| Normi | DIN 6359 |
| Kiristysholkki d1 | 8 mm |
| Vara-kiristysruuvi nro 309900 | 8 |
| Ulkohalkaisija ⌀ d | 28 mm |
| A-mitta (pituus) | 50 mm |
Tuotetiedot
| Tuotenumero | 300430 |
|---|---|
| EAN | 4045197284396 |
