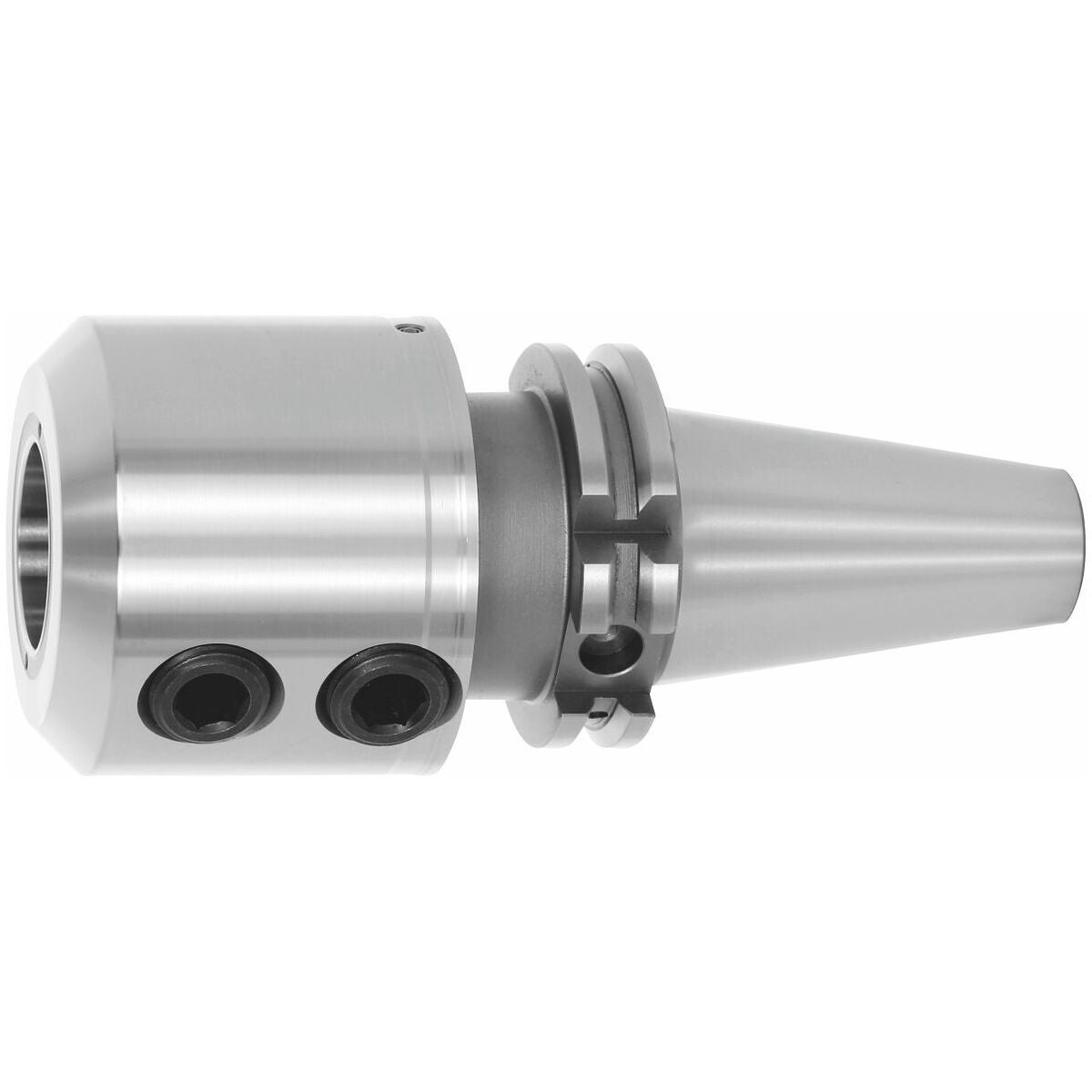

Weldon-pidin, muoto ADB, jäähdytyskanavaporauksella
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
GARANT –
Kaikki varret kovakoneistettu (rauhallinen käynti!). Tasapainotuslaatu G 2,5 / 25000 min-1.
Suljettavilla jäähdytyskanavareikillä.
Balluff/RFID-sirun reiällä.
Käyttö
DIN 1835 B- ja DIN 6535 HB -standardin mukaisten Weldon-varrella varustettujen työkalujen kiinnitykseen.
Erikoistarvikkeet
Vetotapit (AB) nro 308600–308806, AB-istukka-avaimet nro 308820–308835.

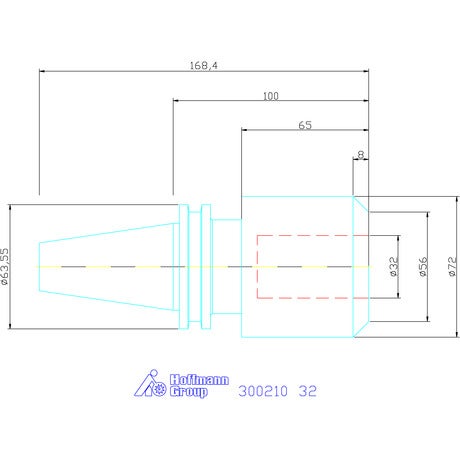

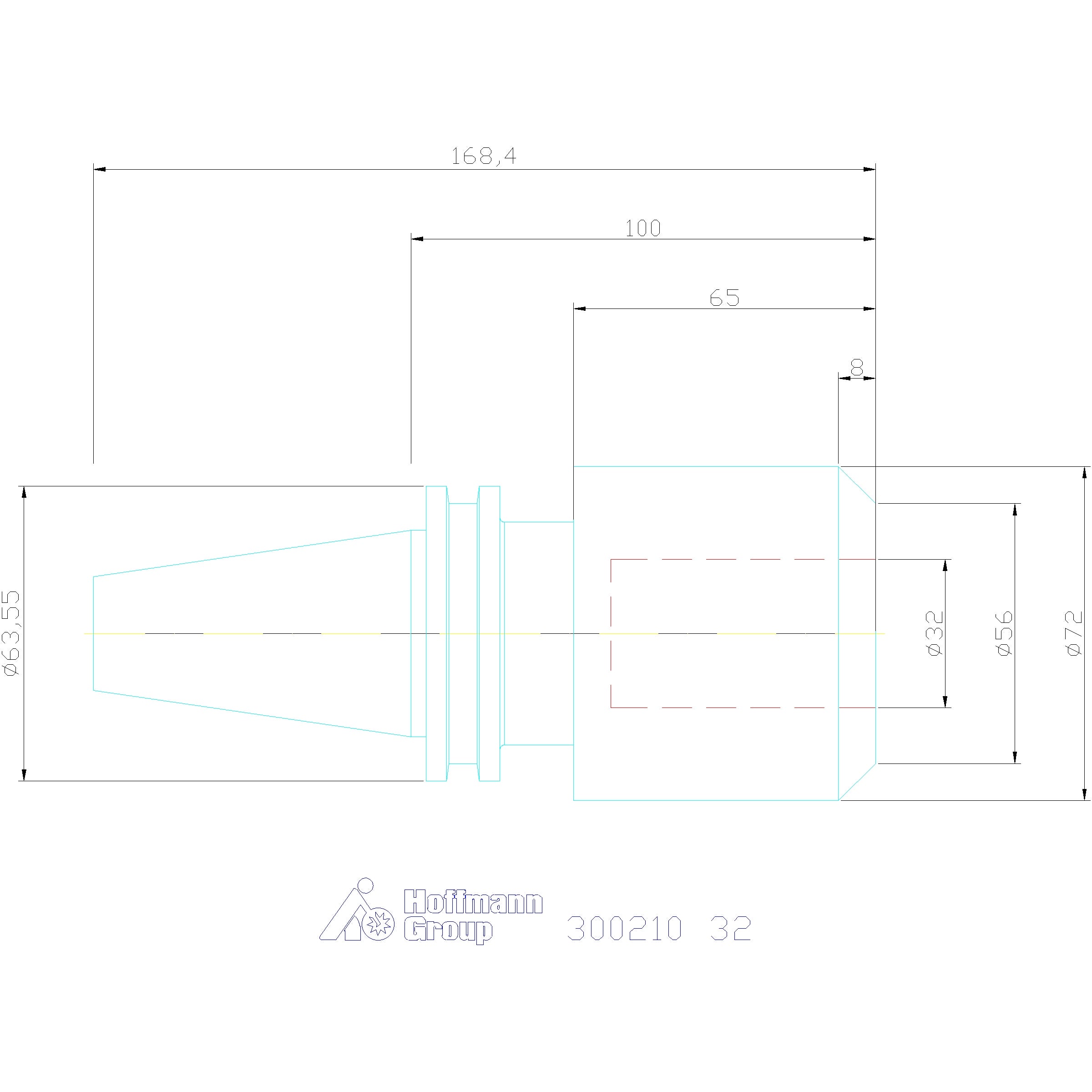

Tekniset tiedot
| Muoto | ADB |
|---|---|
| Pidinstandardi | ISO 7388-1 |
| Tasapainotuslaatu g kierrosluvulla | G 2,5 nopeudella 25000 min-1 |
| Heiton tarkkuus | ≤ 3 µm |
| Jäähdytyskanavan porausreikä | uudelleensuljettava |
| Kartio | SK 40 lyhyt |
| Tuotetyyppi | Weldon-pidin |
| Normi | DIN 6359 |
| Työstöstrategia | HPC |
| Kiristysholkki d1 | 32 mm |
| Vara-kiristysruuvi nro 309900 | 32 |
| Ulkohalkaisija ⌀ d | 72 mm |
| A-mitta (pituus) | 100 mm |
Tuotetiedot
| Tuotenumero | 300210 |
|---|---|
| EAN | 4045197282897 |
